TKScope嵌入式仿真開發平臺介紹

TKScope 是廣州致遠電子有限公司2008年隆重推出上市的一款高性能通用型綜合仿真開發平臺，支持仿真全系列的8051、ARM、DSP、AVR、C166、 C251、MX等內核；與當前全部主流IDE環境無縫嵌接，如Keil、ADS、IAR、CCS、RealView、AMRStudio、 TKStudio等，保證您的開發平臺始終如一，并具備其高級調試功能。同時，TKScope內嵌64路專業的邏輯分析儀，zlgLogic高級軟件全面支持。??

1．支持多內核仿真

致遠公司與各大IC廠商保持著緊密友好的合作，保證每款芯片使用最新最合理的仿真技術，以達到最佳的仿真性能。TKScope支持仿真的芯片種類目前已經超過3000多種，并陸續支持推出的新器件，仿真性能和穩定性得到各大IC廠商的支持和認可。

(1)ARM內核

TKScope支持ARM7／ARM9／Cortex—M1／Cortex—M3等內核的全系列仿真，包括Thumb模式。隨之軟件不斷升級，后續會支持ARMlO／ARMll／XSCALE／Cortex—R4／Cortex—A8等內核的全系列仿真。

◎TKScope仿真ARM內核硬件指標

·USB2．O(High Speed)高速通訊接口，下載編程Flash速度達到1 000 KB／s。
·標準20—pin JTAG接口與目標板連接，支持熱插拔。
·檢測所有JTAG信號和目標板電壓。
·自適應目標板電壓，支持寬電壓范圍1．8 V～5 V。
·JTAG最大時鐘25MHz，可達到極限的調試速度。
·自動速度識別功能。
·支持實時RTCK同步時鐘(自適應時鐘)。
·帶有硬件自檢功能，方便檢測排除硬件故障。

◎TKScope仿真ARM內核功能特性

·支持全系列ARM內核仿真，ARM7／ARM9／Cortex—M1／Cortex—M3等，包括Thumb模式。
·支持Correx—M1／Cortex—M3內核串行調試(SWD)模式。
·無縫嵌接多種主流IDE環境，Keil／ADS／IAR／TKStudio／Rea1View等。
·支持片外Flash在線編程／調試，提供數百種常用的Flash器件編程算法文件。
·支持NOR／NAND／SPI等多種接口類型的外部Flash編程／調試。
·支持用戶自行添加Flash編程算法文件。
·具備單獨燒寫F1ash的獨立軟件，提高生產效率。
·支持無限制的RAM斷點調試。
·支持無限制的Flash斷點調試，突破硬件斷點數量的限制。
·采用同步Flash技術，快速刷新F1ash斷點，速度如同RAM調試一樣快捷。
·支持動態斷點，可在運行中任意設置／取消斷點。
·同時支持程序斷點和數據斷點，便于用戶準確跟蹤復雜程序的運行。
·快速單步程序運行，最大150步／秒。
·內置特殊調試算法，可靠調試處于非法狀態的ARM內核。
·支持菊花鏈連接的多器件仿真。
·基于芯片的設計理念，為數百種芯片提供完善的初始化文件。
·內置全面的初始化文件解釋執行器，可在復位前后／運行前后／Flash下載前后進行靈活的系統設置，包括寄存器設置／ARM初始化／時鐘設置／延時／信息提示等操作。

(2)DSP內核

TKScope得到TI原廠DSP仿真技術授權，支持XDS560類仿真器特性。TKScope支持雙JTAG端口，能同時進行DSP+ARM多核系統的仿真調試，引領DSP與ARM開發工具的新模式。

·TI原廠DSP仿真技術授權，支持TI CCS3．1／3．2以及最新的CCS3．3集成開發環境。
·全面支持TI公司C2000／C5000／C6000／OMAP／DaVinci等系列JTAG接口的DSP芯片仿真。
·USB2．O(高速)通訊接口，即插即用。
·高速代碼下載功能，速度可超越600KB／s，特別對DEBUG模式下代碼的下載進行速度優化。
·支持高速RTDX數據鏈路，速度高達2MB／s。
·實時事件觸發，支持實時斷點。
·目標板IO電壓自適應，支持JTAG IO電壓范圍1．6 V～3．6 V。
·內置鎖相環(PLL)時鐘發生器，能自動判別調節JTAG時鐘，支持用戶自定義仿真時鐘500 kHz～40 MHz。
·能與ARM內核仿真功能以及專業邏輯分析儀同時工作。

(3)8051內核

TKScope支持仿真幾乎全部8051內核的芯片，突破多種傳統仿真技術的缺陷，真正實現不占用任何用戶資源的實時高精度仿真。

◎TKScope仿真8051內核功能特性

·USB2．O(High Speed)高速通訊接口，保證最大2 500 KB／s的通訊和下載速度。
·采用Auto Volt技術，程控步進仿真電壓(1．8 V～5．5 V)，滿足全電壓范圍的芯片仿真。
·采用QuickBUS高速總線技術，穩定仿真超過80 MHz的處理器。
·內置PLL頻率發生器，可以自動產生用戶設置的20 kHz～10O MHz運行時鐘，時間精度為O．001％。
·長達600小時運行計數器，支持時間標簽(10 ns分辨率)。
·多種復雜斷點設計，特設Tbreak時問斷點(精確到1O ns)，滿足用戶特殊仿真要求。
·仿真器入出口線100％保護，避免使用中誤操作引起仿真器的損壞，保護用戶投資。
TKScope支持仿真8051內核，不僅具備上述的優良性能，還突破傳統仿真技術的缺陷，具備令人嘆為觀止的特性：

◎全資源On the fly操作。全球首例最新專利技術

與傳統技術不同，TKScope的On the fly技術保證用戶在進入運行狀態后仍然能觀察和操作內部資源的運行，但完全不影響目標系統的運行。采用這種透明的運行方式，用戶可以更加準確地了解目標系統的運作情況。

◎SuperTrace超級跟蹤。全球首例最新專利技術與傳統的跟蹤方式不同，SuperTrace不但能記錄每一條指令的PC指針和時間標簽，而且還能記錄特殊功能寄存器，更大地提高了跟蹤功能的實用性。

◎8051代碼／數據分組(Bank)調試仿真支持突破8051的64K代碼數據限制，可仿真最大8分組64KB空間。

◎真正的IAP／ISP功能仿真支持

傳統的仿真技術無法仿真用戶的IAP／ISP操作，或者僅能仿真IAP／ISP的數據存儲操作。TKScope突破傳統仿真技術缺陷。真正實現內部Flash的IAP／ISP的仿真。

更多內核請咨詢致遠公司。

2. 多集成開發環境(IDE)的支持

TKScope與全部主流IDE環境無縫嵌接，TKStudio，zig—Logic，CCS，Keil，ADS，RealView，IAR，AVRStudio等。

TKScope高度平臺兼容性允許用戶選擇最適合的集成開發環境，這種特性在當前的嵌入式開發中非常關鍵。因?yàn)椴煌捻?xiàng)目或項目中的不同部分對IDE有著不同的要求，用戶會根據需要選擇不同的IDE進行開發；如果仿真硬件不支持當前選定的IDE平臺，更換IDE平臺將造成巨大的時間延誤。

3．硬件自檢功能

TKScope帶有硬件自檢功能。在仿真任意一種芯片前，都可以啟動硬件自檢。自檢程序根據當前要仿真的芯片，對需要使用的硬件進行全面檢查，檢查的硬件范圍包括主機、連接電纜、POD頭和目標芯片的驗證等。自檢的結果通過屏幕顯示給用戶，用戶可以準確的了解當前目標系統是否存在問題以及問題出在何處。

4．模塊化硬件設計

TKScope仿真開發平臺采用標準模塊化設計，具有高度兼容性。只需極少的POD添置即可覆蓋仿真全部芯片，節省您的POD購置費用。

例1：只需一款POD一8051Hs就可同時仿真如下不同廠家不同封裝的芯片：

P89V51RD2，標準8051，PLCC44和DIP40封裝；
P89C554，標準8051，PLCC68封裝；
DS89C430，增強型8051，PLCC44和DIP40封裝；
W79E548，增強型8051，PLCC68封裝。

例2：只需一款POD—ARM—JTAG一DP20就可仿真全部ARM芯片。包括Correx系列。

5．多種測量分析工具

TKScope嵌入式綜合仿真開發平臺提供優質仿真性能，內嵌多種測量工具，讓您的開發更加得心應手。

◎?qū)I(yè)邏輯分析儀，zlgLogic高級軟件全面支持

·最大64路輸入信號，200M采樣速度，1MB存儲深度。
·創新的觸發測量方式和嶄新的分析測量手段，令測量更加簡單快捷。
·可設置邊緣／電平／總線等基本觸發方式和高級復雜觸發方式，方便易用。
·人性化軟件輕松完成信號測量、觸發設置、動態幫助、軟件升級等功能。
·內部32路缺省仿真MCU信號，參與顯示和觸發。
·仿真模塊和邏輯分析儀模塊緊密關聯，可同時獨立運行或停止。
·多文檔結構可讓您在測量的同時觀察和比較其他數據。
·強大的數據導出功能支持對測量信號進行二次分析成為可能。
·柔性頻率設置突破傳統的1、2、5進制，使得測量更加精確。
·動態升級的硬件算法使您的測量手段與時并進。

◎內嵌多種專業分析工具，協助改善程序結構，優化代碼性能·代碼／數據覆蓋分析，最大512KB容量，運行中結果可見。

·代碼／數據性能分析，最大512KB容量，運行中結果可見。
·軌跡加彩顯示，最大512KB容量，運行中結果可見。
·超級代碼跟蹤，最大512KB容量，位同步時間記錄和PC記錄，SFR和R0一R7記錄。
·復雜斷點設計，包括數據讀寫操作斷點，地址范圍判斷斷點，堆棧溢出斷點等。
·時間斷點功能，最大600小時／10ns精度，方便用戶特殊仿真要求。

用戶在A(yíng)RM內核仿真中，會遇到各種異常情況導致仿真無法進行，或仿真功能無法滿足要求，主要原因是仿真器功能不全。針對用戶的問題，TKScope系列在以下幾個方面進行了功能強化，協助用戶解決ARM仿真中遇到的各種異常問題。

1 支持多種類型ARM內核

TKScope支持全系列ARM內核的仿真，包括Cortex系列，同時支持Thumb模式。

目前，TKScopc支持ARM內核種類如下：ARM7TDMI、ARM7TDMI-S、ARM7EJ-S、ARM720T;ARM9TDMI、 ARM920T、ARM922T、ARM926EJ-S、ARM946E-S、ARM966E-S；Cortex-M1／M3／A8；PXA255、 PXA270。

TKScope后續支持ARM1O、ARM11、Cortex-R4等內核。

2 無縫嵌接多種主流IDE環境

TKScope仿真ARM內核，無縫嵌接當前多種主流IDE環境，如Kei1、ADS、IAR、CCS、TKStudio等，并具備其高級調試功能，保持您的開發平臺始終如一。

3 支持任意類型Flash器件編程

TKScope支持片內／片外Flash在線編程／調試，片外Flash支持多種接口類型器件，如 NOR／NAND／SPIFlash。TKScope驅動提供絕大多數常用Flash器件的編程算法文件，同時公開Flash編程算法接口，支持用戶自行編寫、添加Flash算法文件。

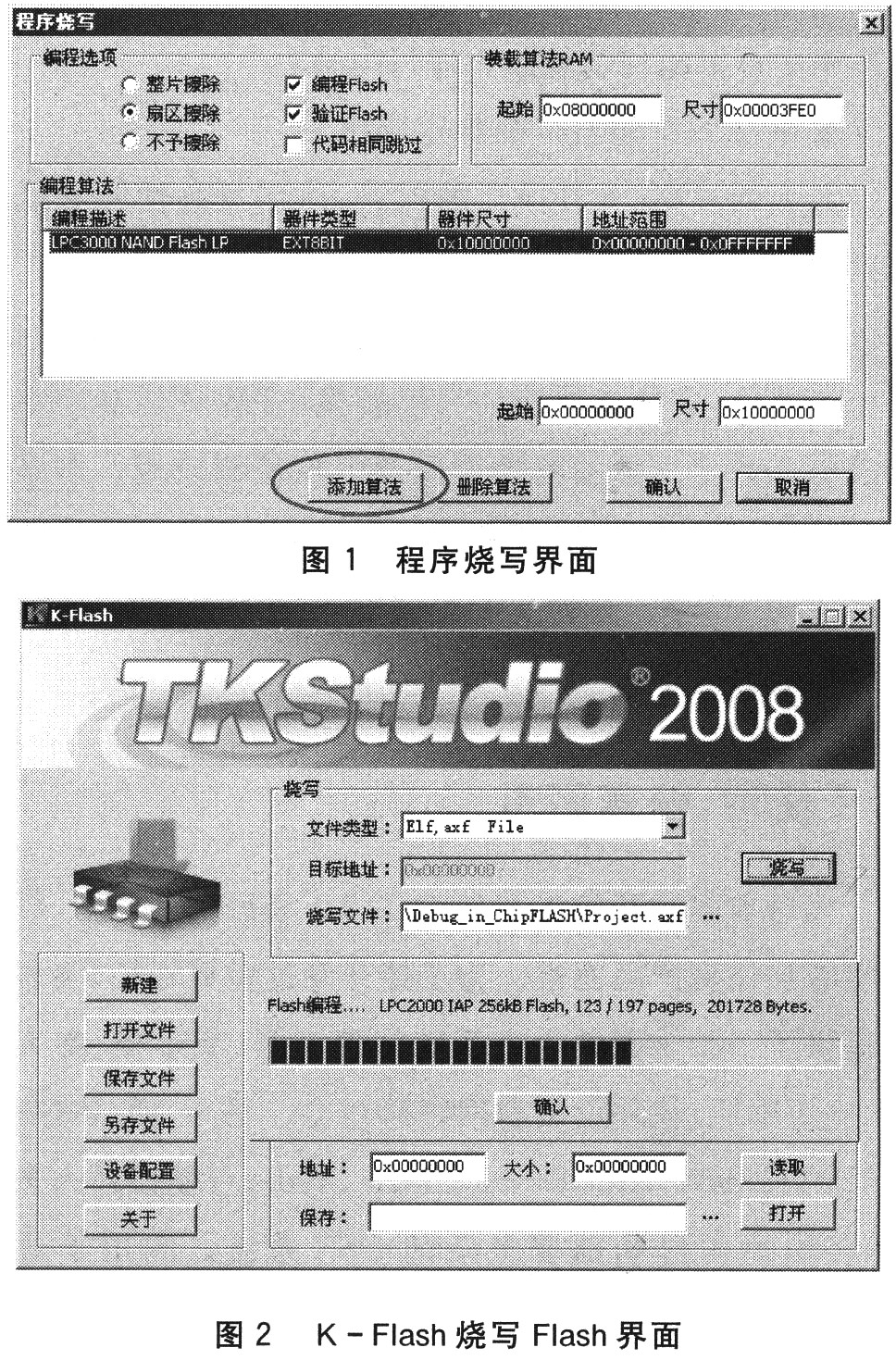

用戶可通過TKScope驅動中的[程序燒寫]界面，添加需要仿真的Flash算法文件。同時，TKScope提供獨立的在線編程軟件K-Flash，支持Flash器件的燒寫、讀取、擦除等操作。K-Flash軟件支持bin、hex、elf等多種類型文件的燒寫。

4 支持無限制數量Flash斷點

在A(yíng)RM內核中，一般只支持2個硬件斷點。TK-Scope支持無限制數量的Flash斷點和RAM斷點，突破硬件斷點數量的限制，讓用戶調試更加方便。 TKScope采用同步Flash技術，快速刷新Flash斷點，如同 RAM調試一樣快捷；而且，多個Flash斷點只執行一次編程操作，不會出現每次繼續運行都重復編程Flash斷點的現象，大大節省了用戶調試的時間。

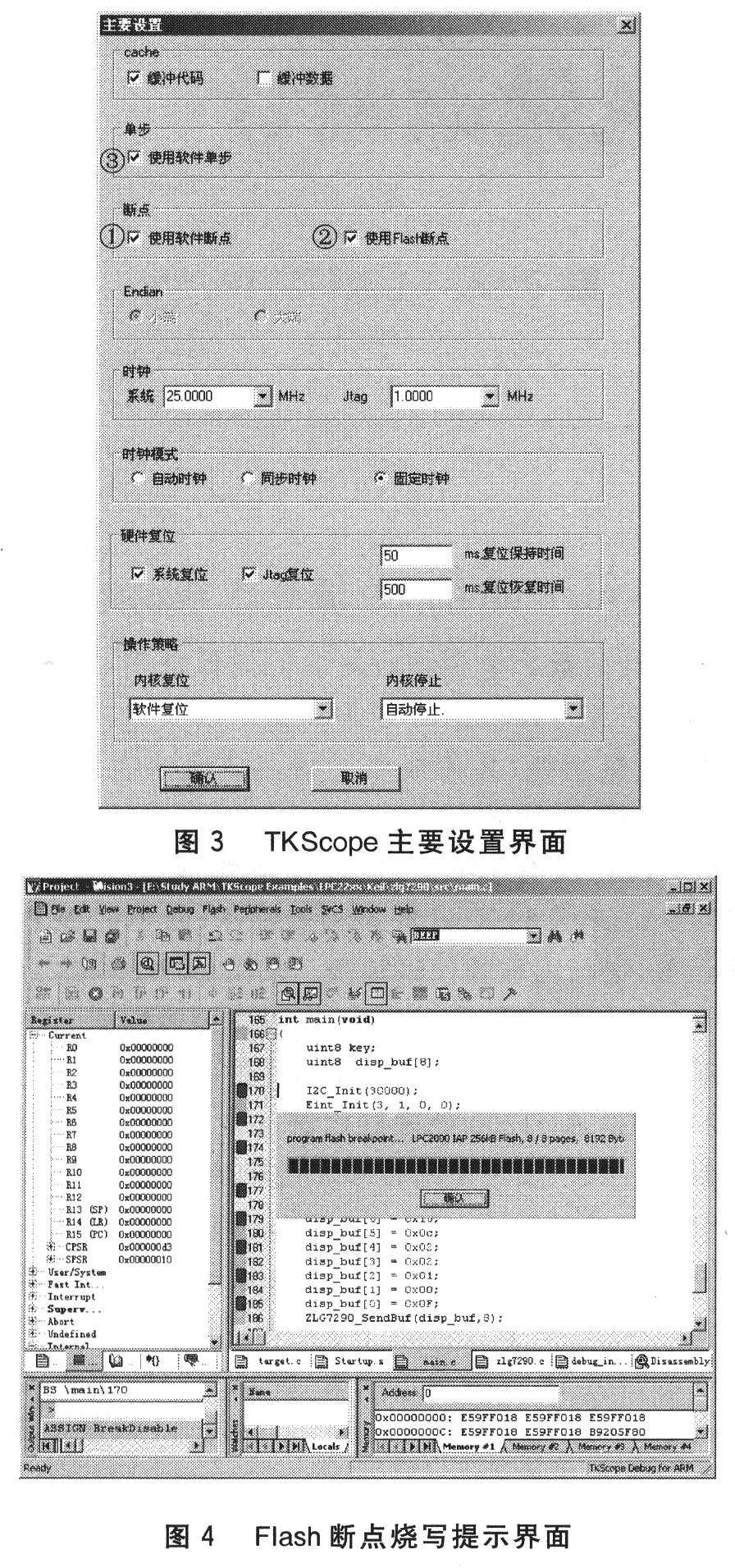

圖4中，選中①，則可實現RAM中無限制斷點調試；選中②，則可實現Flash中無限制斷點調試；選中③，則Flash斷點不會重復編寫，加快Flash 斷點調試速度。一般情況下，上述3項全部選中，可以保證用戶方便快捷的調試。例如，用戶選擇在Flash中調試，程序中設置10個斷點，那么進入調試狀態之后，執行全速運行操作，則出現圖4所示的進度條，提示編程Flash斷點。

TKScope仿真器只執行上述一次編程Flash斷點的過程，遇到斷點停止，然后繼續運行時，不會再重復出現上述編程Flash斷點的過程。

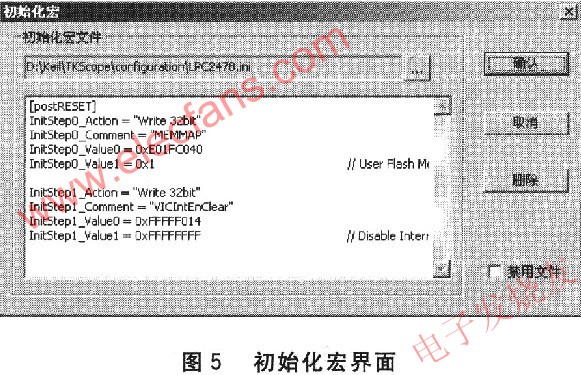

但是，目前市面上幾乎所有的ARM仿真器都是重復編程Flash斷點的。也就是說，程序執行遇到斷點停止，再次運行時，F(xiàn)lash斷點編程過程會再執行一次。這樣，程序中設置有10個斷點，使用TKScope仿真器可以節省9次編程Flash斷點的時間，大大提高用戶仿真效率。5提供完善的初始化文件 TKScope內置全面的初始化文件解釋執行器，可在復位前后／運行前后／Flash下載前后進行靈活的系統設置，包括寄存器設置／ARM初始化／時鐘設置／延時／信息提示等操作。初始化文件是保證ARM芯片正常運行的至關重要的組成部分。TKScope打破基于內核仿真的設計理念，實現基于芯片的仿真模式，結合芯片的功能特點，提供完善的最佳的初始化文件。

初始化宏界面 m.sdkjxy.cn

6 支持硬件同步時鐘模式

TKScope支持同步時鐘(RTCK自適應時鐘)調試模式，仿真器根據系統返回的時鐘自動調整自身的時鐘值，以保證系統運行的快速、穩定。RTCK同步時鐘是最快、最穩定的時鐘模式。

7 支持特殊停止

在A(yíng)RM調試啟動前，芯片一般已經開始運行程序。仿真器啟動后需要將芯片停止運行，然后進入仿真狀態。TKScope中有一個特殊停止的選項，通過各種特殊手段將芯片停止，進入仿真狀態。

8 高速程序下載和調試

TKScope系列采用USB高速接口，最高可達1 000KB／s的代碼下載速度，單步高達150次／s。TKScope可以快速、精準、穩定地仿真ARM內核，幫您輕松搞定ARM系統設計。
