在嵌入式系統中，異步串口（UART）使用非常頻繁，可以用于與各種外部系統（幀括PC）之間的通信。在硬件上UART通過在每個字節的傳輸中插入開始位和停止位，保證接收端可以正確地找到字節的開始和結束，同時也可以通過插入奇偶校驗位，讓接收端檢驗收到的字節是否正確。而且，由于有開始位和停止位的存在，使得字節之間可以插入任意的空閑位（與停止位同為高電平），而不影響下一個字節的正常傳輸。因此，UART硬件保證了每個字節的正確傳輸，并可以有效檢出字節傳輸?shù)腻e誤。但并不保證一串字節的正確傳輸，這需要軟件來完成。

從軟件的角度來看，所有的通信都是一串字節（叫做數據幀）的連續傳輸。軟件需要采用適當?shù)臋C制來保證接收端能夠正確識別出一個完整的數據幀、能夠檢查接收到的數據幀是正確的、在傳輸發生錯誤時有合適的恢復機制。為此就需要定義一個合適的數據幀格式。

數據幀的提取

為了識別出一個完整的數據幀，基本上有兩個機制：一是在軟件上規定字節之間的間隔最大值，一旦兩個字節間的間隔超過某個閾值，就認為一個數據幀結束；另一種機制不對字節間的間隔作規定，而是用特殊的字節來定義數據報的開始和結束，當收到該特殊字節時，就認為一個數據幀的傳輸已完成。

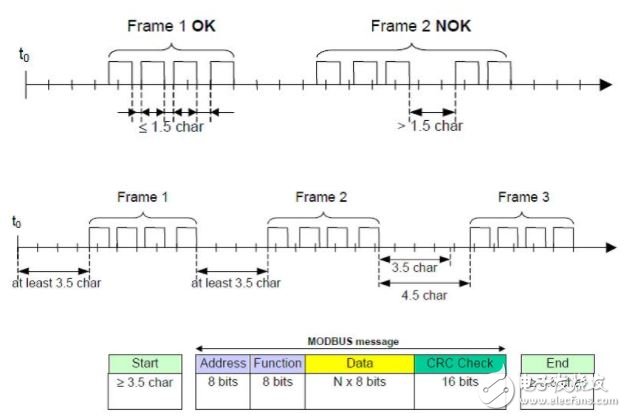

采用第一種機制的，比如Modbus-RTU。就是規定了同一個數據幀的字節間隔不能大于1.5個字節的傳輸時間，一旦大于該間隔，則認為前一個幀的傳輸已經結束，或者出錯。同時為了保證不同數據幀之間有足夠的間隔，還規定了兩個數據幀之間最少插入3.5個字節的空閑位。下圖摘自Modbus協議，表示了一個正確的數據幀、錯誤的數據幀以及數據幀之間的間隔。同時在數據報中引入了CRC，用于檢出數據幀層面的傳輸錯誤。

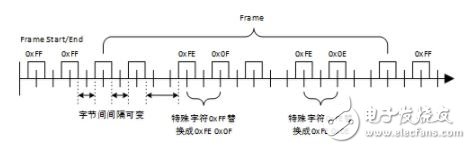

第二種機制需要選用一個特殊字節作為幀頭幀尾（也可以給幀頭幀尾選用不同的字節），比如說，選用0xFF作為幀頭幀尾字節，也即發送端在每個數據幀的頭尾都插入至少一個0xFF，接收端收到該字節就結束上一個幀的接收，同時從下一個非0xFF字節開始一個新的數據幀的接收。但該機制有一個問題，那就是所選的特殊字節（此處是0xFF）也可能是數據幀中的一個有效字節，如果不作特殊處理，接收端就可能把這個數據幀中的字節誤認為是數據幀的結束標識，從而導致接收錯誤。因此，此處采取字節替換的特殊處理，以消除在數據幀的中間出現的特殊字節，以下是一個例子。

在此處，選0xFE作為字節替換的標識字節，將0xFF替換成0xFE 0x0F。由于0xFE是字節替換的標志，也成了一個特殊字符，同樣需要進行替換。在上圖中，將0xFE替換成0xFE 0x0E。

采用該機制時，發送端對數據幀中的所有0xFF，0xFE進行替換。在接收端則進行反向替換。如果在接收端的0xFE后面的字節收到非0x0F，0x0E的字符，說明發生了傳輸錯誤，丟棄已經接收的內容，重新搜索幀頭字符開始一個新數據幀的接收。

數據幀的校驗

考慮到串口通信有一定的誤碼率，無論是采用那種傳輸方式，必須有錯誤幀檢出機制。通常選用的是CRC。一般用2個字節或4個字節。

串口驅動的實現

在嵌入式系統中，串口驅動的實現一般有兩個途徑：一個是通過串口的收發中斷與串口控制器的Buffer直接交換數據；另一種是通過DMA，利用DMA與串口Buffer交互自動收發數據。

與串口控制器直接交互的方式，實現簡單，既可以實時進行字節替換以節省內存，也可以方便設置字節間的定時器。但頻繁打斷CPU，對有一定BUFFER大小的串口，還可以利用BUFFER進行性能優化，而對一些只有一個字節或兩個字節BUFFER的串口，就需要一個字節起一次中斷，如果CPU負荷較重，很容易由于中斷處理不及時而導致字節丟失，特別是在高波特率的情況。

利用DMA與串口控制器交互的方式，由于不能實時進行字節替換，需要在放入DMA之前完成字節替換，導致占用較大內存空間。另外對于字節間間隔敏感的傳輸策略，需要用另外的機制，比如PRS，去操作定時器。用DMA的另一個問題是在接收時無法實時確定幀尾（采用幀頭幀尾模式時），一般只能采用定時器與DMA配合，用字節流的方式處理接收。
