STM8系列是意法半導體公司生產的8位的單片機。該型號單片機分為STM8A、STM8S、STM8L三個系列。

　　STM8芯片特點

　　內核

　　高級STM8內核，具有3級流水線的哈佛結構

　　擴展指令集

　　存儲器

　　程序存儲器：8K字節Flash；10K 次擦寫后在55°C環境下數據可保存20年

　　數據存儲器：640 字節真正的數據

　　EEPROM；可達30萬次擦寫

　　RAM：1K字節

　　中斷控制器功能：

　　● 硬件中斷的管理

　　─ 所有I/O引腳都具有外部中斷能力，每一個端口都有獨立的中斷向量以及獨立的標志。

　　─ 外設中斷能力

　　● 軟件中斷的管理（TRAP）

　　● 具有靈活的優先級和中斷等級管理，支持可嵌套的或同級中斷管理：

　　– 多達4個軟件可編程的嵌套等級

　　– 最多有32個中斷向量，其入口地址由硬件固定

　　– 2 不可屏蔽的事件： RESET， TRAP – 1個不可屏蔽的最高優先級的硬件中斷

　　串口接收中斷程序：

　　;串口接收一個字符，并將其返回上位機

　　BUF EQU 40H

　　BUZZER EQU P3.4

　　FLAGR EQU 20H.1

　　ORG 8000H ; 實驗板開始執行的第一條指令所處的地址

　　LJMP MAIN ; 跳轉到主程序

　　ORG 8023H ;中斷程序入口

　　LJMP SINT ORG 8100H ; 主程序開始的地址；避開中斷入口地址

　　MAIN： MOV SP， #0D0H ;設置堆棧起始地址

　　CLR FLAGR MOV BUF，#00H MOV SCON，#50H ;設置串口工作模式1，允許接受控制

　　MOV PCON，#00H ;SMOD=0

　　MOV TMOD，#20H ;設置定時器1工作模式2

　　MOV TH1，#0FDH ;置定時器初值，設定比特率9600bps

　　MOV TL1，#0FDH SETB ES ;允許串口中斷

　　SETB EA

　　SETB TR1 ;啟動定時器

　　LOOP1： JNB FLAGR，$ ;等待接收字符

　　LCALL RING ;接收到字符，響鈴提示

　　CLR FLAGR AJMP LOOP1

　　;========================================響鈴

　　RING： CLR BUZZER

　　LCALL TMS1

　　LCALL TMS1

　　SETB BUZZER

　　RET

　　;========================================延時100ms

　　TMS1： MOV R6， #0F0H ; 給R6和R7賦初值，在12Hz晶振時延時時間為200（R7循環次數）× 250（R6循環次數）×2×1（us）

　　MOV R7， #0C8H

　　DELAY02： DJNZ R6， $ ; R6單元減1，非0繼續執行當前指令，“$”指當前指令地址

　　DJNZ R7， DELAY02 ; R7減1，非0跳轉到標號DELAY01處執行

　　RET

　　STM8 UART接收中斷程序：

　　系統功能

　　使用STM8的USART進行自發自收（將發送引腳RXD短接到接收引腳TXD），發出數據：0，1，2。。。數據，能接收到自己發出的數據：0，1，2。。。使用LED作出簡單指示！

　　硬件設計

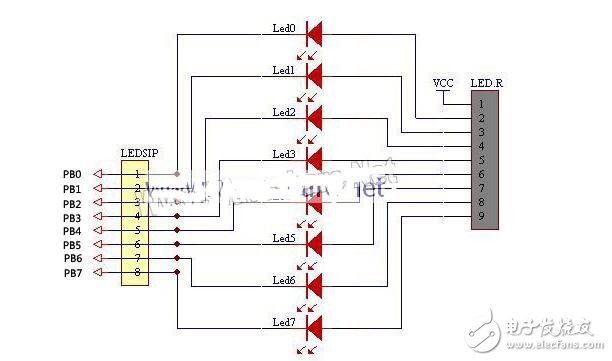

　　LED控制電路原理圖

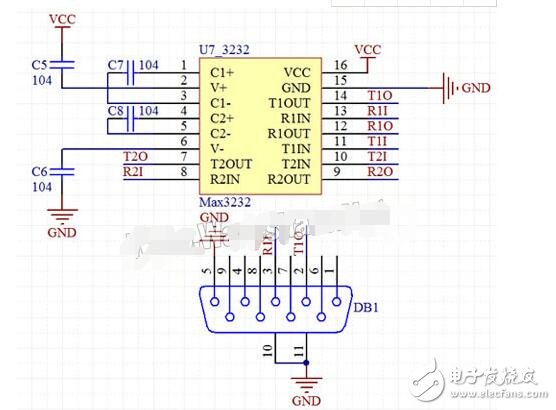

　　UART電路原理圖

　　/*----------------------------------------------------------------------

　　實驗內容：

　　USART自發自收，使用PB口的LED指示接收到的數據，觀察是否與發送的數據一致。

　　----------------------------------------------------------------------

　　硬件連接：

　　將MCU.RXD與MCU.TXD使用短路帽短接，將PB口的LED指示燈使能開關切換到“ON”狀態。

　　----------------------------------------------------------------------*/

　　#include 《STM8S207S8.h》

　　#define LED_DDR PB_DDR

　　#define LED_PORT PB_ODR

　　#define LED_CR1 PB_CR1

　　#define LED_CR2 PB_CR2

　　void Init_UART3（void）

　　{

　　UART3_CR1=0x00;

　　UART3_CR2=0x00;

　　UART3_CR3=0x00;

　　// 設置波特率，必須注意以下幾點：

　　// （1） 必須先寫B(tài)RR2

　　// （2） BRR1存放的是分頻系數的第11位到第4位，

　　// （3） BRR2存放的是分頻系數的第15位到第12位，和第3位

　　// 到第0位

　　// 例如對于波特率位9600時，分頻系數=2000000/9600=208

　　// 對應的十六進制數為00D0，BBR1=0D，BBR2=00

　　UART3_BRR2=0x00;

　　UART3_BRR1=0x0d;

　　UART3_CR2=0x2c;//允許接收，發送，開接收中斷

　　}

　　void UART3_sendchar（unsigned char c）

　　{

　　while（（UART3_SR & 0x80）==0x00）;

　　UART3_DR=c;

　　}

　　@far @interrupt void UART3_Recv_IRQHandler （void）

　　{

　　unsigned char ch;

　　ch=UART3_DR;

　　LED_PORT=ch;

　　return;

　　}

　　void main（void）

　　{

　　unsigned char i=0;

　　LED_DDR=0XFF;

　　LED_CR1=0XFF;

　　LED_CR2=0X00;

　　Init_UART3（）;

　　_asm（“rim”）;

　　while（1）

　　{

　　UART3_sendchar（i）;

　　i++;

　　};

　　}

　　系統調試

　　短接RXD與TXD能接收到自己發送的數據，斷開短接沒有接收到數據。系統不斷發送數據：0，1，2。。。若正常接收，將收到0，1，2。。。。用LED作數據指示，LED往上加，說明系統程序正常執行。
