　　在電子產品的設計中，為獲得良好的EMC性能和成本比，對產品進行EMC設計是重要的;電子產品的EMC性能是設計賦予的。測試僅僅是將電子產品固有的EMC性能用某種定量的方法表征出來。對于EMC設計來講：

　　首先，應在研發前期考慮EMC設計。

　　如果產品設計前期不考慮EMC問題，僅寄希望于測試階段解決(表現為通過整改來解決設計成型產品的EMC問題，這樣大量的人力和物力都投入在后期的測試/驗證、整改階段)。那么，即使產品整改成功，大多情況下還是會由于整改涉及電路原理、PCB設計、結構模具的變更，導致研發費用大大增加，周期大大延長。只有在前期產品設計過程中考慮與預測EMC問題，把EMC變成一種可控的設計技術，并行和同步于產品功能設計的過程，才能一次性地把產品設計好。

　　其次，應該系統化的進行EMC設計。

　　通過設計提高電子產品的EMC性能，絕對不是企業內EMC專家一個人所賦予的，因為EMC絕對不可能脫離產品硬件、結構等實物而存在。因此，要使設計的電子產品一次取得良好的EMC性能，就需要提高產品設計工程師的EMC經驗與意識問題。如硬件工程師，除了原先必須掌握的電路設計知識外，還應該掌握EMI和EMS抗干擾設計的基本知識;PCB設計工程師需要掌握相應的器件布局、層疊設計、高速布線方面的EMC設計知識;結構工程師也需要了解產品結構的屏蔽等方面的設計知識。因為這些共同參與產品設計的工程師，要去實現FMC專家在產品設計過程中所提出的意見，就要理解、領會EMC專家所提出的建議的奧秘，并與各自領域的設計特點相結合，將所有EMC問題的萌芽消滅在產品設計階段。只有所有參與產品設計的開發人員共同提高EMC素質，才能設計出具有高性能EMC的電子產品。

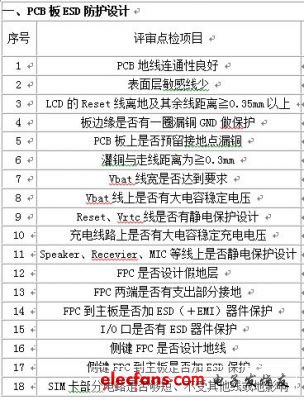

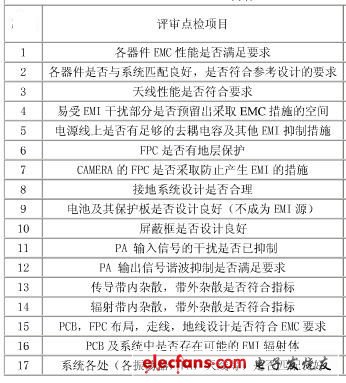

　　一般電子產品設計時不考慮EMC問題，就會導致EMC測試失敗，以致不能通過相關法規的認證。下圖概述了EMC、EMI、ESD評審的要點。

?

　　EMC、EMI、ESD評審的要點

?

　　EMC、EMI、ESD評審的要點

　　隨著電氣電子技術的發展，家用電器產品日益普及和電子化，廣播電視、郵電通訊和計算機及其網絡的日益發達，電磁環境日益復雜和惡化，使我們逐漸關注設備的工作環境，日益關注電磁環境對電子設備的影響，電氣電子產品的電磁干擾(EMI)和電磁兼容性(EMC)的問題越來越受到工程師和生產企業的重視。在ESD防護中，大體可以分為兩大類。

　　傳導性ESD防護

　　對靜電電流在電路中防護主要使用一些保護器件，在敏感器件前端構成保護電路，引導或耗散電流。此類保護器件有：陶瓷電容，壓敏電阻，TVS管等。

　　輻射性ESD防護

　　對于靜電產生的場對敏感電路產生影響，防護方法主要是盡量減少場的產生和能量，通過結構的改善增加防護能力，對敏感線路實施保護。對場的保護通常比較困難，在改良實踐中探索出了一種叫做等位體的方法。通過有效地架接，是殼體形成電位相同體，抑制放電。事實證明此種方式有效易于實施。

　　防護靜電的一般方法有許多，包括減少靜電的積累;使產品絕緣，防止靜電發生;對敏感線路提供支路分流靜電電流;對放電區域的電路進行屏蔽;減少環路面積以保護電路免受靜電放電產生的磁場的影響。有針對直接放電的，也有針對關聯場的耦合.
