三、PCB設計中的EMC概念

　　在pcb layout中EMC占有相當?shù)牡匚?，一個好的pcb設計工程師應該掌握足夠的EMC的知識。產品必須要經過3C, FCC, CE認證這也是早被人們所孰知。電磁兼容EMC(Electromagnetic compatibility), 對于設備或系統的性能指標來說， 直譯為“電磁兼容性”，但作為一門學科來說， 應該譯為“電磁兼容”。

　　國家標準GB/T4365-1995《電磁兼容術語》對電磁兼容所下的定義為“設備或系統在其電磁環境中能正常工作且不對該環境中任何事物構成不能承受的電磁騷擾的能力?！?/p>

　　該標準等同采用IEC60050(161)。

　　電磁兼容是研究在有限的空間、有限的時間、有限的頻譜資源條件下，各種用電設備(分系統、系統;廣義的還包括生物體)可以共存并不致引起降級的一門科學。

?

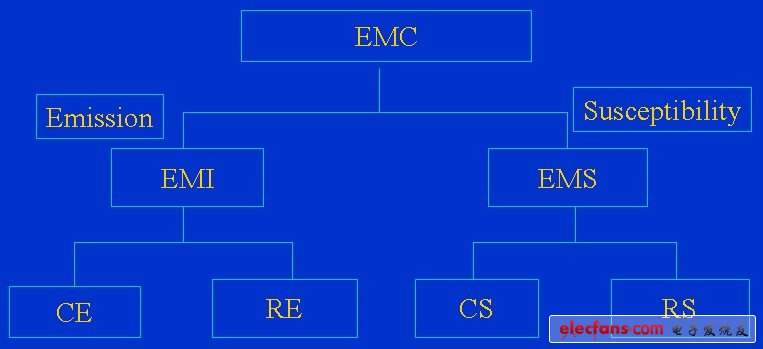

　　EMC: Electromagnetic Compatibility

　　電磁兼容

　　EMI: Electromagnetic Emission

　　電磁發射

　　EMS: Electromagnetic Susceptibility

　　電磁敏感度

　　CE: Conducted Emission

　　傳導發射

　　RE: Radiated Emission

　　輻射發射

　　CS: Conducted Susceptibility

　　傳導敏感度

　　RS: Radiated Susceptibility

　　輻射敏感度

四、EMC電磁兼容體系基礎類標準

?

　　我國的電磁兼容標準和國際上類似, 可以分為四類:

　　基礎標準

　　涉及EMC術語, 電磁環境, EMC測量設備規范和EMC測量方法。

　　通用標準

　　其中GB8702主要涉及在強磁場環境下對人體的保護要求, GB/T14431主要涉及無線電業務要求的信號/干擾保護比.

　　產品類標準

　　如GB9254,GB4343,GB4824和GB13837等.

　　系統間電磁兼容標準

　　主要規定了經過協調的不同系統之間的EMC要求.

　　面對強大的靜電，線路板設計應如何解決

　　基礎標準

　　GB/T 4365-1995 電磁兼容術語

　　GB/T 6113—1995 無線電干擾和抗擾度測量設備規范

　　GB 3907-83* 工業無線電干擾基本測量方法

　　GB 4859—84* 電氣設備的抗干擾特性基本測量方法

　　GB/T 15658-1995 城市無線電噪聲測量方法

　　GB9175—1988 環境電磁波衛生標準

　　GB 10436—1998 作業場所微波輻射衛生標準

　　GB/T17624.1—1998 電磁兼容綜述電磁兼容基本術語和定義的應用與解釋
