3實驗方案和結果

　　本文收集了6類臺標集合，每一類包含了200張圖像。而臺標圖像就是從這些圖像中裁剪出來的，然后縮放成24×24像素大小的塊，作為正樣本集。負樣本集則是從將臺標區域掩蓋掉后的圖像上收集的。首先進行了一個實驗，來解釋W(xué)FS樹的不同設計方案將會對算法性能帶來怎樣的影響，然后研究了softcascade長度帶來的影響，最后拿隨機生成的樹與本文的樹進行對比。

　　本文首先使用了文獻中提到的方法訓練一個普通檢測器，然后將其791個弱分類器組成了softcascade。本文用這個softcascade對一組測試圖像進行了測試，統計結果表示每幅圖像通過的平均特征數約為8。在實驗中，作者發現這個長度值設置在平均特征數的1倍和2倍之間比較合適。

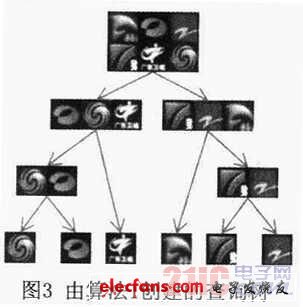

　　本文使用了上述正樣本數據集和規模為1200的負樣本數據集來構建查詢樹。最終生成的分叉樹如圖3所示。

　　正如分叉樹所示的，越相似的臺標，它們?cè)跇淅锏奈恢迷浇?。同時，本文也隨機地生成了另一個查詢樹。使用這兩棵樹和同樣的訓練數據集，本文訓練了兩個WFS樹檢測器。

　　3．1softcascade的長度

　　當選擇好查詢樹，本文就可以開始訓練檢測器了。作者嘗試了不同的softcascade的長度。本文調整葉子節點上分類器的閾值，確保兩個檢測器擁有相同的分類結果。

　　3．2檢測器的精確度

　　在本文的框架里，第一部分是整個結構的核心。在softcascade中設置不同的alpha參數值，然后對將作為根節點分類器的softcasca-de嘗試不同的長度。接著，調整每個葉子節點分類器上的閾值，可以得到如圖4的ROC曲線。本文的softcascade加WFS樹結構的臺標檢測精確度要優于Huang的WFS樹。與此同時，本文框架使用的特征數也比Huang的要少。

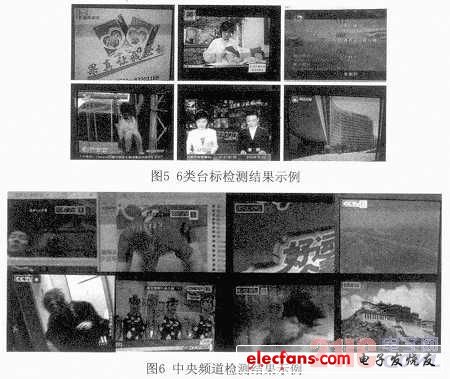

　　對于識別同一家電視臺的不同頻道，本文也采用了改進后的WFS結構。本文收集了9個不同的CCTV頻道中央一至中央九，訓練了一個CCTV系列檢測器，它可以檢測并識別出CCTV標志及其右側區域里的數字符號。本文實驗的結果數據如表1：

　　4結語

　　本文實現了一個基于多層樹形分類器結構的多臺標識別方法，此方法具有對多類別標志識別的通用性。本文雖然在檢測樣本的平均特征數上有進一步減少，提高了算法的速度，并且在分叉樹的葉子每個節點上增加了一個單類別cascade，降低了誤檢率。但是這種查詢樹結構在增加新類型臺標時，需要重新生成和訓練，花費大量時間。如果能找到一種增量學習算法，在增加新類別時，只需要對原有的查詢樹做局部修改，而不用全盤推翻重新計算，則該框架將更具實用性。
