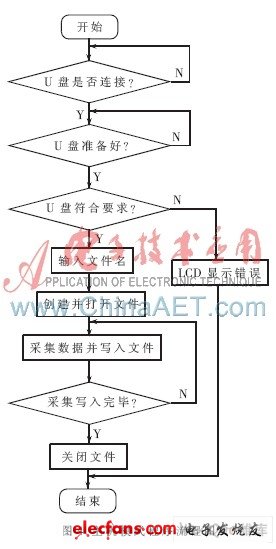

廠家提供了適用于單片機操作U盤的文件級子程序庫CH375HF6.LIB，將主機模式下處理USB存儲設備的API進行了封裝，支持FAT12、FAT16和FAT32文件系統[5]。該文件級子程序庫的所有API函數在調用后都有操作狀態返回，但不一定有應答數據，API參數在CH375HF6.H文件內進行說明。調用的API子程序主要有:芯片初始化CH375Init( ),查詢設備準備好CH375DiskReady(),查詢存儲設備信息CH375DiskQuery(),新建文件CH375FileCreate()，打開文件CH375FileOpen()，寫文件數據CH375ByteWrite()，關閉文件CH375FileClose()等[6]。操作U盤存儲采集數據的程序流程如圖4所示。

?

　　采用Keil編寫U盤操作程序時，需要將CH375HF6.LIB庫文件和CH375HF6.H添加到項目中。主機模式單片機程序基本框架如下：

　　CH375_WR_CMD_PORT(CMD_SET_USB_MODE);

　　//設置USB工作模式

　　CH375_WR_DAT_PORT(6);

　　//模式代碼，已啟用的USB主機模式 DelayuS(20);

　　//延時

　　while(CH375DiskConnect( )!=ERR_SUCCESS)

　　//查詢U盤是否連接

　　DelaymS(200); //延時，等待U盤工作正常

　　while(CH375DiskReady( )!=ERR_SUCCESS)

　　//檢查U盤是否準備好

　　……

　　CH375DiskQuery( );

　　//查詢U盤信息：總容量、剩余容量、文件系統

　　……

　　while ( i!=ERR_SUCCESS )

　　{strcpy( mCmdParam.Open.mPathName, "\TEST" );

　　//目錄名

　　i=CH375FileOpen( );} //打開目錄

　　while(i!=ERR_SUCCESS)

　　{strcpy(mCmdParam.Open.mPathName,TESTData);

　　//輸入文件名

　　i=CH375FileOpen( ); } //打開文件

　　……

　　mCmdParam.Write.mSectorCount=SecCount;

　　//寫入所有扇區的數據

　　current_buffer=& FILE_DATA_BUF[0];

　　//設置存放數據的緩沖區的起始地址

　　CH375FileWrite( ); //向文件寫入數據

　　……

　　CH375FileClose( ); //關閉文件

　　3.2 從機模式

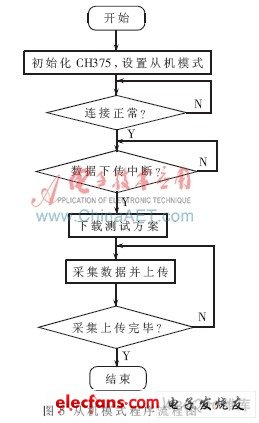

　　此模式下，單片機通過CH375與PC機進行通訊，完成采集方案下載與數據上傳，程序流程圖如圖5所示。

?
