電子發燒友網訊：作為全球創新通信測試與測量解決方案供應商，安立生產的眾多測試設備已為世界多家移動通信設備制造商采用，對移動通信系統的發展做出了巨大貢獻。本文是關于安立LTE測試解決方案的精華集錦。想知道為什么要選擇安立公司LTE測試方案，【詳情】

　　一 支持LTE-A基站載波聚合和多標準無線（MSR）測試

　　LTE-Advanced基站測試增加對載波聚合和多標準無線（MSR）的支持。安立公司新一代的矢量信號源MG3710A可以用更簡單的方式完成此類復雜的測試。此外，MG3710A具有出色的能和極具競爭力的價格。

　　MG3710A是一款業內頂級的高性能矢量信號源，它具有出色的射頻和基帶性能。兩路射頻輸出端口，并且每路內置兩個基帶存儲器，使得MG3710A可以在一個射頻端口輸出兩種不同調制方式的信號。單臺儀表可以最多輸出四路不同調制方式的矢量信號。

　　
新一代獨特的測試創新領袖產品MG3710A 矢量信號源

　　MG3710A 矢量信號源主要參數

　?。?）矢量信號源覆蓋頻率 100 kHz 到 2.7/4/6 GHz

　?。?）ACLR： -71 dBc （W-CDMA Test-Model 1 64DPCH， ≤+5 dBm）

　?。?）內置寬帶（160 MHz）基帶信號發生器

　　（4）輸出電平幅度可達+23 dBm（連續波，400 MHz到3 GHz）

　　（5）開關時間：≤600 μs （列表方式）

　?。?）雙射頻支持兩路射頻輸出

　　（7）單路射頻端口支持輸出兩種不同的調制信號

　　相關數據手冊、產品手冊及配置指南：【詳見】。

　　二 支持TD-LTE&TD-SCDMA&GSM信令連接及射頻測試的綜測儀

　　中國運營商計劃在基于TD-SCDMA/GSM的網絡上部署TD-LTE網絡，這就需要大量的多制式的支持TD-LTE/TD-SCDMA/GSM網絡的終端。

　　安立公司的全制式綜測儀MT8820支持以上制式在內的信令及非信令的所有測試。無論對于研發還是生產，都是測試TD-LTE/TD-SCDMA/GSM終端理想的高性價比產品。

　　主要特點

　　- 支持從研發到生產的所有射頻測試

　　- 支持3GPP TRX測試項目的一鍵式參數設置

　　- 支持3GPP所有的頻道

　　- 功能方便實用，大大提高研發效率

　　? 圖形化界面 ? TD-LTE 2x2 MIMO吞吐量測試 ? TD-SCDMA端到端的語音通話測試

　　相關產品手冊，見【詳情】
用于智能手機的多?；?a target="_blank">仿真儀#e#

　　三 用于智能手機研發的多?；痉抡鎯x：MD8475A同時支持TD-LTE和TD-SCDMA模式

　　作為生產基站模擬器的領先企業，安立生產的信令測試儀（基站模擬器）已為世界多家移動通信設備制造商采用，對移動通信系統的發展做出了巨大貢獻。尤其 是 W-CDMA 領域，占據了整個市場 70% 以上的份額。信令測試儀 MD8475 更是融合了多項安立積累的技術和經驗，為新智能手機產品早日投入市場、提高品質及降低開發成本做出貢獻。

　　中國電信運營商預計開始推出 4G 系統 TD-LTE （LTE TDD） 服務。隨著 TD-LTE 服務投入使用，預計將同時提供支持現有 TD-SCDMA （3G）、GSM （2G） 系統的智能手機。

　　因此，智能手機制造商需要對支持 TD-LTE、TD-SCDMA、GSM 這 3 種方式的智能手機進行評估 安立生產的信令測試儀 MD8475A 是一款基站模擬器，它可以通過無線連接（Over-the-Air）進行智能手機產品化所需的各項評估，如 2-cell Testing、Throughput Test、Battery Management 等。

　　使用這 1 臺小巧的機器即可對支持 TD-LTE、TD-SCDMA、GSM 這 3 種方式的智能手機進行評估，為面向中國的新智能手機產品早日投入市場、提高品質及降低開發成本做出貢獻。

　　智能手機的未來測試需求

　　智能手機首先是一部移動電話，因此確保其移動性是一個絕對條件。例如，從 TD-LTE 服務區移動到 TD-SCDMA 或 GSM 服務區時，智能手機必須從 TD-LTE 的基站連接無縫切換至 TD-SCDMA 或 GSM 的基站連接。

　　評估在基站間移動的智能手機時，需要將所提供的全部通信標準組合進行。

　　另外，諸如以電路交換方式或數據包交換方式進行通信的過程中發生基站切換等時，智能手機的評估除了其待機狀態（Idle State）之外，還包括多個項目。

　　MD8475A 可通過用戶界面的設定和終端操作輕松進行 TD-LTE 和 TD-SCDMA 之間、TD-LTE 和 GSM 之間等不同無線通信系統之間的切換測試。無需制作并執行冗繁復雜的測試方案。

　　TD-LTE 方式可以實現高速吞吐性能（Downlink： 87 Mbps）

　　高速化后可以使用大量能發揮智能手機特長的應用，如下載大數據量的視頻文件、訪問使用了語音識別技術的云數據等。因此，能否穩定地實現良好的吞吐性能也是評估智能手機的一項重要指標。

　　MD8475A 可以通過下列智能手機開發者所必須的各種切入方式，對吞吐量性能的最大化與運行穩定性進行驗證。尤其是可滿足且穩定評估重要的最大吞吐量，且能在包括 IP 等級在內的各階段把握吞吐量性能及 L3 級信令信息，適用于支持 TD-LTE、TD-SCDMA 及 GSM 終端等級的吞吐量評估。

　　? RF 前端硬件性能確認? U-Plane 數據的流水線處理

　　? 安裝 MAC 和 L3 級協議? 優化智能手機的操作系統

　　? 驅動級調整? 應用軟件的穩定化

　　MD8475A 可在所內置的電腦中構建 FTP 數據服務器或應用程序，進行 TD-LTE 方式下高速下行的數據性能評估。

　　通過用戶界面軟件“SmartStudio”設定測試參數，可對極限值和穩定性進行評估。

　　無需制作方案，通過簡單操作即可進行智能手機的評估，可有效提高智能手機開發過程中，評估工作的效率。

　　電池管理功能

　　除了通話功能，智能手機還具備數碼相機、導航等功能，手機會經常使用這些功能，并處于與網絡連接的環境中。另外，還可以利用大屏幕提供卓越的操作環境。用戶一方面享受著這些特長帶來的出色應用，另一方面對電池消耗很不滿意。智能手機的開發者需要對電池消耗進行定量評估，設計出兼顧功能又省電的產品。

　　
圖 參數設定

　　MD8475A 與“SmartStudio”可對基站所需的站點相關的參數進行任意設置，因此可根據各通信運營商指定的站點條件和模擬實驗進行個別設定，輕松評估電池消耗情況。

　　“SmartStudio”可輕松進行 Neighbor Cell 和 Paging 相關的參數設定。

　　設定 TD-LTE 方式時，可進行 Periodic Update Timer、Paging Cycle、DRX 模式設定，Uplink 的 Transmit Power Control 等設定。另外，還可以通過各無線承載對 Paging 發送的 SIB（System Information Block） 進行編輯或設定。

　　信令測試儀MD8475產品傳單和應用說明，見【詳情】

　　四 MG3710A——市場上唯一支持6GHz雙通道工作頻段的矢量信號源　

　　適用頻段100kHz-6GHz，雙通道高功率寬帶輸出，優異的相噪性能。

　　MG3710A是目前市場上唯一一種雙通道工作頻段均支持6GHz的矢量信號源，均支持輸出未來的LTE-A（3.5GHz）制式的信號。

　　輸出功率達23dBm，不用外置功放即可測試基站阻塞性能（輸出15dBm CW信號）。

　　最大輸出調制信號帶寬120MHz，使用外部輸入IQ信號帶寬可達160MHz。

　　MG3710A產品介紹PPT及中文版產品 手冊，見【詳情】

　　輸出信號功率

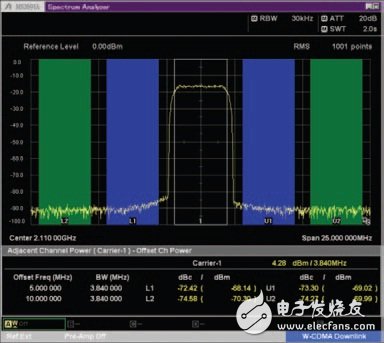

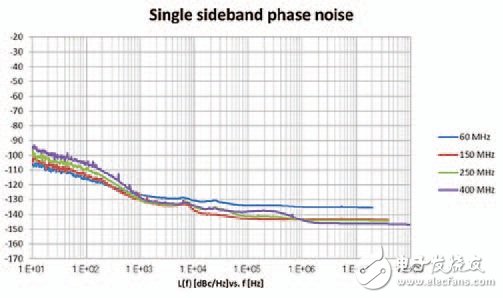

　　相位噪聲是影響信號源輸出信號質量的重要指標。MG3710A具有優異的相噪特性，在保證高功率的前提下，輸出的寬帶調制信號仍然具有良好的線性度。（例：64DPCH的WCDMA信號鄰道泄露功率比達-73dBc）

　　單通道的雙制式波形輸出

　　傳統方式測量ACS（鄰道選擇性），需要兩臺信號源分別輸出有用信號和干擾信號。MG3710A安裝基帶組合功能選件后在單通道配置雙波形輸出-可配置延時，最大頻偏達80MHz，電平差80db的波形，足以滿足現今所有標準的ACS測試。 同時用戶還能輸出兩種不同制式的波形，在完成速率匹配后，輸出MSR（多模）信號。

　　這樣，雙通道的MG3710A在某些測試項實現了原先四臺信號源才能達到的效果。

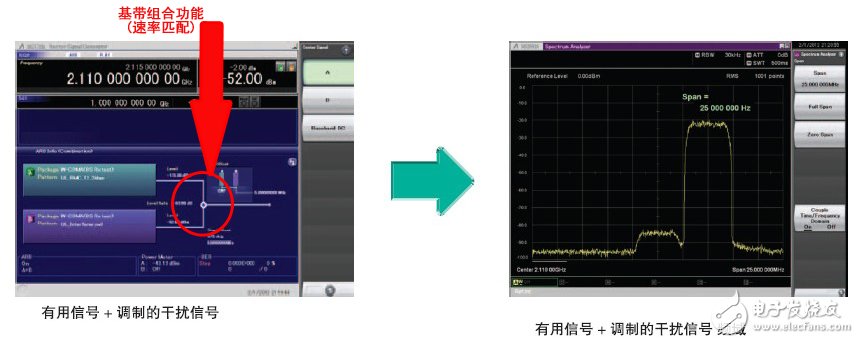

　　頻偏的信號

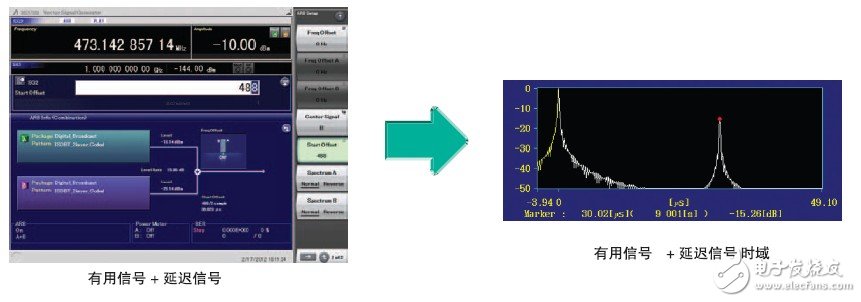

　　延時的信號

　　大容量waveform 內存，IQproducer 配置多制式信號

　　MG3710A單片ARB內存最高為1024Msamples，加上基帶組合功能后單通道共享使用雙ARB內存，輸出更大的波形文件。

　　用戶只需購買相關制式的IQproducer licence就可自定義配置多種通訊系統的波形文件參數。MG3710A支持自定義 （? LTE FDD， LTE TDD，HSDPA/HSUPA/W-CDMA，TD-SCDMA，CDMA2000 1xEV-DO，Mobile WiMAX，WLAN 11a/b/g/n/j/p，TDMA （PDC， PHS， Public Radio System.），DVB-T/H制式信號。

　　另外根據協議MG3710A可預置 LTE FDD （E-TM1.1 to E-TM3.3，free）， LTE TDD （E-TM1.1 to E- TM3.3，free），Bluetooth（free） ? GPS（free） ? PDC（free） ? PHS（free），Digital Broadcast （ISDB-T/BS/CS/CATV，free），DFS Radar （For TELEC & FCC，licensed），DFS （ETSI， licensed），ISDB-Tmm（licensed）等波形文件，方便用戶直接調用。

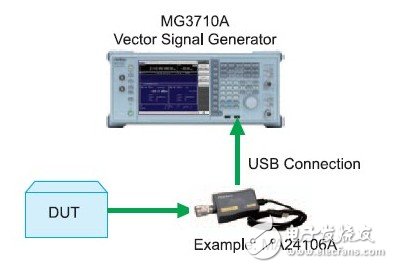

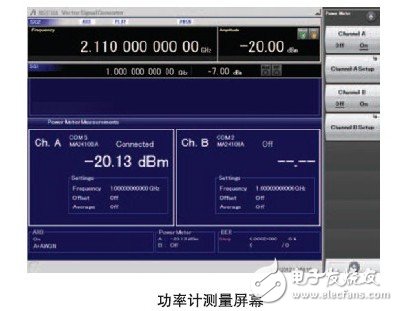

　　功率計

　　最多可支持兩個USB的功率探頭，可以精確檢測10MHz-26GHz的射頻信號，直觀顯示在屏幕上。

　　五 減少多模 LTE 智能手機在小區間移動時的連接測試成本

　　下一代LTE移動通信產品有望成為新的全球標準。但是，因?yàn)樵诔跏茧A段 LTE 的服務范圍有局限，所以 LTE 智能手機還必須支持其它現有的 2G 和 3G 通信技術，諸如 W-CDMA、GSM、CDMA2000 等。因此，在 LTE 和 2G/3G 移動系統之間實現 InterRAT 切換和互通是 LTE 智能手機研發中的一項關鍵技術，并且在小區間移動時的連接可靠性和穩定性測試也是智能手機批量生產的重要部分。

　　 多模 LTE 智能手機評估中存在的問題

　　多模 LTE 智能手機的研發評估需要使用帶有實際基站的現實直播網絡進行測試，但這會引發如下諸多問題：

　　（1）直播網絡

　　? 在穩定環境中很難測試和重現故障。

　　? 不能自由設置和更改網絡參數。

　　? 當存在諸多故障時，會增加回歸反饋工作量。

　　? 在沒有服務的區域無法進行測試。

　　（2）測試網絡

　　? 很難確定要為網絡配置多少個小區。

　　? 很難靈活地設置網絡參數。

　　? 很難詳盡地查找并解決故障。

　　? 對可運行測試的現場有限制。

　　? 測試環境的費用高昂。

　　此外，高端基站模擬器需要繁瑣的設備設置和創建復雜的測試腳本，這既費時又耗資。

　　用于評估多模 LTE 智能手機的模擬環境簡易配置

　　MD8475A 多系統基站模擬器支持 LTE FDD、W-CDMA/HSPA、GSM/（E）GPRS、CDMA2000 1x/1XEV-DO Rev. A。這種一體化單元使用基于狀態機的簡單 GUI（以使測試具有穩定性和高度可重復性），簡化了多模 LTE 智能手機研發模擬環境的配置。建議每次評估從 LTE 吞吐量性能開始，再到 2G/3G InterRAT 切換*和 CS 回退*移動性和連接性驗證，這可解決繁瑣的測試環境配置問題，同時也節約了成本。（*目前不支持 CDMA2000。）※CDMA2000）

　　（1）使用簡單 GUI 操作配置兩小區測試環境

　　ス基于狀態機的 GUI 支持帶有一個 MD8475A 單元的兩小區測試環境。在 LTE 和 W-CDMA/HSPA 以及 GSM/（E）GPRS 之間進行兩小區測試（包括小區選擇/重選、InterRAT 重定向、CS 回退等）的簡單 GUI 操作無需創建復雜的測試腳本，從而簡化了系統相關的工作并降低了成本。（*目前不支持 CDMA2000。）

　　（2）靈活的網絡參數設置

　　可自由設置在直播網絡上無法更改的網絡參數設置，諸如 MCC（移動國家碼）/MNC（移動網絡碼）、頻率（頻段）、通信技術、丟包率、基站發射功率、訪問控制、停用狀態等等。此外，對于多達 32 個小區的預先設置參數以及在模擬期間使用切換鄰近小區功能，可使具有不同網絡參數的各種兩小區環境測試簡便易行。除了重現難于掌控的國內和國外網絡狀態外，可輕松評估任何環境和時間下切換時多模 LTE 智能手機的呼叫連接可靠性和穩定性。

　　（3）通過監控每個通信狀態排查故障

　　MD8475A 擁有全套工具用來分析每種通信條件，從對 IP 層進行吞吐量評估的吞吐量性能監控器開始，到對 ACK/NACK、MCS、TRx PDU 進行計數、測量 PHY Tx 吞吐量性能的測量監控器以及顯示每個信道 TRx 功率的射頻監控器等一應俱全。

　　數據通信期間 IP 和 PHY 層的性能可進行實時評估，因此可輕松檢測出在支持不同傳輸率的小區間切換時的數據傳輸故障、確定瓶頸、測量吞吐量并評估智能手機用戶界面。（*目前不支持 CDMA2000。）

　　（4）全球臺式網絡

　　L商業化 LTE 服務已經推出，但是試運行階段仍存在一些局限。另一方面，LTE 智能手機的無限制研發需要 LTE 通信環境。使用 MD8475A 可輕松配置支持全球頻帶的臺式測試 LTE 網絡，以及對給國外網絡指定的智能手機和服務進行預評估，這有助于減少現場測試量以及故障排查的時間和成本。此外，在研發的較早階段進行切換移動性測試還有助于減少現場測試和調試工作量。

?

?
