一、LabviewRS232串口通信數據格式問題解析

1）最近在開發一款Labview串口通信軟件，功能是實現PC與sony攝像機云臺的數據通信。主要是通過PC發送16進制指令控制云臺的轉動，方便做一些測試。

遇到的問題：一開始沒注意格式問題，只是純粹的將16進制數據放入VISAWRITE函數的寫入緩沖區。但是忽略了一個問題，就是Labview軟件中的程序無論是接收還是發送數據都是字符串的格式，所以遇到其他格式通信的時候需要做相關轉換操作

如果這些數據是靜態的，也就說在程序設計階段要傳輸?shù)臄?shù)據就已經確定了，在這種情況下，首先設置VISAWrite的writebuffer的顯示屬性為HexDisplay，然后直接輸入要發送的16進制字符串就可以了。串口設備的控制命令通常是由一個或多個16進制字符組成的，當我們需要對其進行控制時經常會采用這種方法發送控制命令。

2）使用LabVIEW發送數據

還有一個問題是使用LabVIEW發送數據的問題

①如果下位機接收的是字符串?dāng)?shù)據類型的話，直接用VISA寫入對應的字符串就行了，現在的儀器一般都是接收字符串的，所以可以直接使用VISA發送而不需要轉換。

②如果下位機接收的是數值型數據的話，就需要轉換一下，其中數值型又是十進制和十六進制二種用得比較多，這二種數據間相互轉換一下就行了，其實是一樣的。

由于在LabVIEW中字符串直接有十六進制的顯示方式，所以發送十六進制的數據比較方便，比如要發送十六進制數值類型的“0xAF”，那么在VISAWrite的寫入緩沖區字符串常量上右鍵》》十六進制顯示，直接輸入“AF”即可，那么下位機接收到的就是正確的數據（十六進制數值類型）了。

二、在LabVIEW中使用串口

1、串口VI介紹

LabVIEW的串口通訊VI位于InstrumentI/OPlatte的Serial中，包括：

2、使用說明

在LabVIEW環境中使用串口與在其它開發環境中開發過程類似，基本的流程框圖如下。

圖1、串口操作數據流圖

首先需要調用VISAConfigureSerialPort完成串口參數的設置，包括串口資源分配、波特率、數據位、停止位、校驗位和流控等等。

圖2、初始化串口

如果初始化沒有問題，就可以使用這個串口進行數據收發。發送數據使用VISAWrite，接收數據使用VISARead。在接收數據之前需要使用VISABytesatSerialPort查詢當前串口接收緩沖區中的數據字節數，如果VISARead要讀取的字節數大于緩沖區中的數據字節數，VISARead操作將一直等待，直至Timeout或者緩沖區中的數據字節數達到要求的字節數。當然也可以分批讀取接收緩沖區或者只從中讀取一定字節的數據。

圖3、從串口發送數據

圖4、從串口接收數據

在某些特殊情況下，需要設置串口接收/發送緩沖區的大小，此時可以使用VISASetI/OBufferSize；而使用VISAFlushI/OBuffer則可以清空接收與發送緩沖區。在串口使用結束后，使用VISAClose結束與VISAresourcename指定的串口之間的會話。

三、注意事項

1、串口通訊的波特率設置要精確，比如要求9600的波特率，則晶振應選擇11.0593MHz或其倍數。

2、由于通常情況下LabVIEW串口VI接收或發送的都是字符串（Normal），所以如果需要發送或接收十六進制數值（Hex），請在發送或接收之前進行必要的轉換。

2.1、數值型數據的處理方法：

如果這些數據是靜態的，也就說在程序設計階段要傳輸?shù)臄?shù)據就已經確定了，在這種情況下，首先設置VISAWrite的writebuffer的顯示屬性為HexDisplay，然后直接輸入要發送的16進制字符串就可以了。串口設備的控制命令通常是由一個或多個16進制字符組成的，當我們需要對其進行控制時經常會采用這種方法發送控制命令。

數據是動態的；即要傳輸?shù)臄?shù)值型數據是動態產生和變化的，在發送之前首先要將其轉換成對應的16進制字符串，才能賦給VISAWrite發送。將這些數據構成一個數組，用ByteArrayToString進行轉換，轉換的結果就是對應數組數值的字符串，可以提交VISAWrite發送?；蛘呤褂肨ypeCast也可以實現同樣的功能。

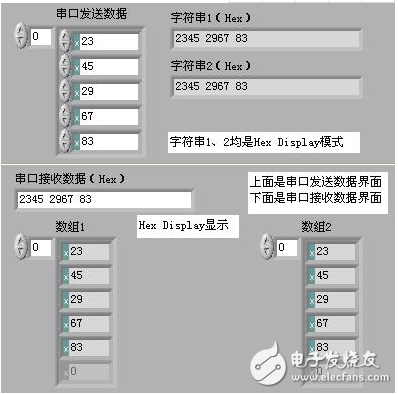

圖13、串口數據轉換界面

圖14、串口數據轉換數據流圖

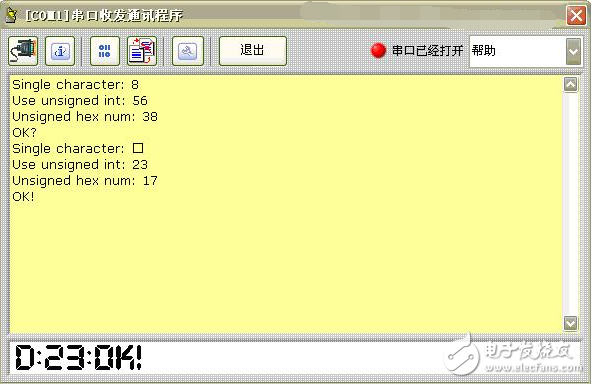

圖15、操作界面

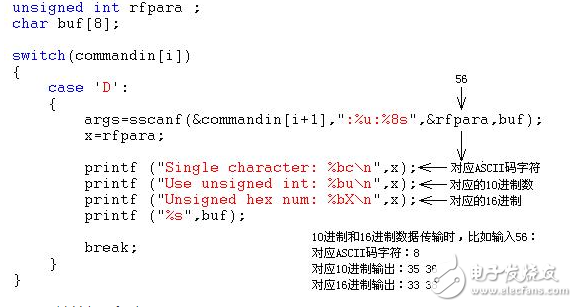

圖16、單片機C程序

2.2、字符串型數據的處理方法：

我們在處理過程當中，傳輸?shù)臄?shù)據可能具有一定格式或協議，比如一個完整的數據幀包括起始段、數據段、校驗段等等，而每一段往往又有幾個部分組成，這幾個部分的類型和長度可能又不盡相同，可能是數值型的，可能是字符型的，也可能是布爾型的，單字節或者是多字節。此時我們往往都采用統一的字符形式來處理這些數據，因此有時候我們說，字符是LabVIEW里最方便的數據類型。

經過打包的字符數據要經過串口發送需要進行必要的轉換，否則傳輸將出錯。比如我們打包過后需要發送的的字符串為：3412567894（空格為了區分），如果直接將其賦給VISAWrite發送，串口上的數據將是：33343132353637383934。正確的轉換程序如下。

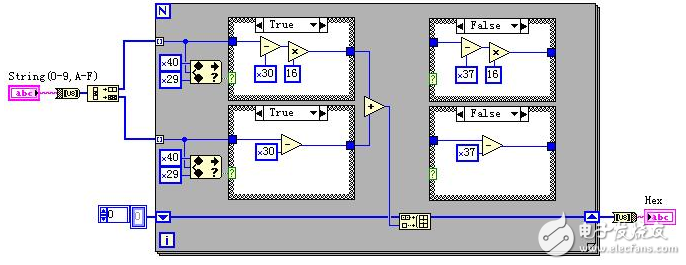

圖17、字符型數據處理

四、Labview與RS232串口通信

選擇串行資源并配置參數（波特率、數據位、奇偶、停止位），根據自己電腦的串口選擇串口號，這里選擇COM10，波特率默認9600，其他全部默認即可

讀取串口的數據，這里只需要考慮輸入輸出即可，輸入為串口資源，輸出為字符串

向串口寫數據，跟讀取串口類似，這里設置寫入內容為Hello

關閉串口，每個流程都必須要關閉串口

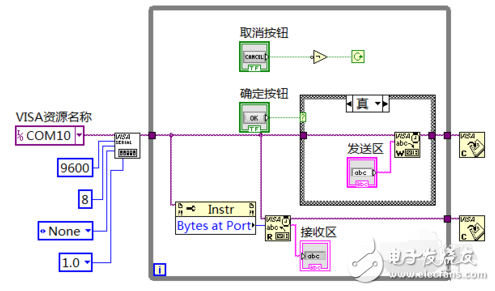

總的程序框圖如下。

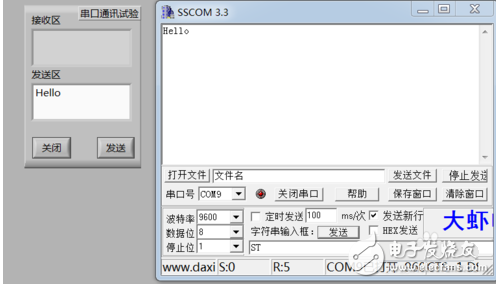

這是和串口助手一起調試的效果圖
