故障現象：一輛輕騎牌騎式電動車(電池電壓48V)，行進途中車子突然不能騎行，儀表盤電量指示有電，空載試驗，電動車的后輪有抖動現象，但不轉動，同時儀表盤電量指示燈也有閃爍現象。

　　分析檢修：根據故障現象分析，懷疑電路中有接觸不良的地方，反復開/關電源鎖，儀表指示正常，排除電源鎖的問題。

　　拔下電池盒上的插頭，反復檢查并矯正插頭后插入，故障沒有變化，隨后用萬用表測量電池盒的電壓為52V,應該沒問題。是不是電池沒帶負載而出現虛電壓呢?接下來對蓄電池進行檢查。

　　打開電池盒后，首先檢查保險絲管完好，接觸也良好，然后檢查線路，發現電池端子上有的卡子松動，插緊每塊電池上的接頭后試車，故障依舊。

　　再次打開電池盒，將保險絲短接后再試，仍不行。接下來用電阻絲放電，接上筆者自制的放電用電阻絲，用手感覺電阻絲發熱，再用萬用表檢查每塊電池電壓，都在12.7V左右，這也沒有問題!又一次把電池盒裝好，本以為故障已排除，試車電動機仍不轉，難道故障不是由電池引起的?家中還有一輛"珍妮"牌電動車，電池電壓也是48V,于是將懷疑的這塊電池?fù)Q上試車，后輪也不轉，因此確認故障就在電池盒中。

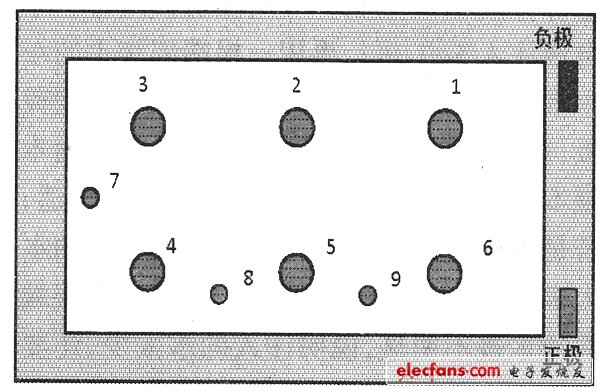

　　再次接上電阻絲仔細測量每一塊電池上的電壓，結果有情況了：其中一塊電池的電壓為0V,怎么會是0V呢?去掉負載后電壓又回到12.7V,再加上負載，電壓又變?yōu)?V,這和第一次放電檢查有較大差異，那為什么第一次放電沒有問題呢?自己也解釋不清，現在能確定就是這塊電池的毛病。估計這塊電池內部有接觸不好的地方。首先打開電池蓋，如圖1所示，取下橡皮塞帽，然后測量電壓，具體做法是萬用表黑表筆接電池的負極，紅表筆尖纏一段鐵絲插入電池格內(不能直接插人，以免硫酸腐蝕表筆)，一格一格地測量，也都沒有問題;加上負載后再去測量電壓：①號點+1.31V,②號點+3.07V,③號為+6.09V,④號點一6.87V,⑤號-3.27V,⑥號點-1.59V,根據上述電壓判斷，在⑦號點位置應該有接觸不良現象。

?

　　圖1

　　找到連接片處、找來一個小的"十"字形螺絲刀，用錘子邊撬打邊轉，不一會兒就打了一個小洞，不斷測小洞中各點與負極之間是否有電壓，最后測得電壓為+6.30V,調節電阻絲的放電電阻值，使放電電流在5A左右，這說明此點與負極之間正常。接下來測量此處與正極之間的電壓，為0V,無電流，說明此處與正極之間有問題。用同樣的方法判斷⑧、⑨號點也都正常，那問題就在⑦號點與正極這個電池格了，難道它們的連線出問題了?

　　仔細檢查正極端子，外觀完好無損。用小鋼鋸把正極鋸開，把正極引片取出來仔細觀看，有些發黑，原來是正極引片下面接觸不良。清理因接觸不良造成打火燒蝕的地方后，用一枚螺絲釘在它的一側擰入，保證接觸良好，放電試驗一切正常后，用蠟加以密封，以防止漏液，最后裝上試車，一切正常。
