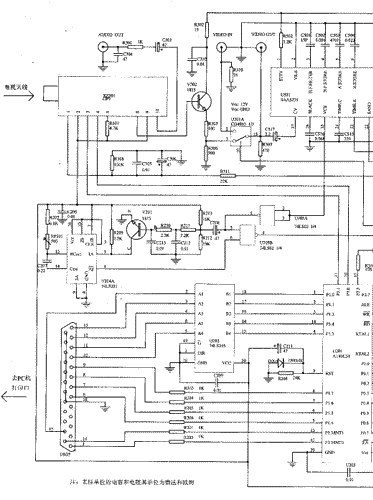

大家知道,電視圖像是按照每秒50場的速率一場一場傳送的,在相鄰兩場間有一段不傳送圖像信息的間隙,叫場消隱期,圖文電視正是在這段間隙內插入數字化圖文信息,隨電視信號一起傳送的。這些信號疊加在場消隱期,所以不會影響普通電視機的收看。而要取出這些數字化的信息,必須靠專門的圖文信息解碼設備。瀾波V8圖文電視接收系統(又稱股票信息接收機)就是這樣一種專門用來解調出數字化圖文信息的接收機,與PC機配合,目前主要用于接收股市實時行情。它在國內推出較早,社會擁有量大。該機的生產廠家不隨機提供電路圖,給使用和維護帶來不便。筆者對該機進行了測繪和分析,得到其電原理圖(見附圖)。該機原理分述如下:
1.主控芯片 由圖可見,該機以U201(AT89C51)作為主控芯片。AT89C51是一個內含4K字節FLASH RAM(閃速存儲器)、128字節RAM和32條I/O口線的8位單片微處理器(以下簡稱CPU)。
U201用P3.0和P3.1兩根I/O口線對XZ301一體化高頻頭發送頻道預置數據,用P3.5口經V301反相后接到模擬開關CD405310腳,以控制視頻信號的切換。當P3.5為低電平時,接通該機視頻信號;當P3.5為高電平時,接通外部視頻信號。P0.0~P0.7八根口線是一種三態雙向I/O口,供CPU用來向U202發送地址和控制信息,并通過U202讀取U206中的數據。P2.7經U205D反相后接到U202的
(片選)端,當P2.7為高電平時,即選定U202作為操作對象。
ALE(地址鎖存允許信號)與U202的ALE相連,當其為高電平時,U202必須將P0.0~P0.7口上出現的信號作為地址鎖存。
、
是CPU發出的讀寫控制信號,分別與U202對應端相接,以實現對U202的讀寫。
CPU除擔負對該機各部分的控制之外,還要完成該機與PC機的通信任務。由于該機與PC機的通信是利用PC機的打印口作為通信接口,各引腳的使用必須符合打印口的特點。為此,CPU用P1.0~P1.3 和P3.4口通過U203向打印口傳送數據和狀態信息。U203為集成電路74LS245。U203雖是雙向總線收發器,但由于其G端和DIR端均接地,使得U203的實際傳送方向為B→A。P1.4~P1.7及P3.2和P3.3接收PC機通過打印口送入的控制信息,其中P3.2和P3.3還可引起CPU中斷,轉而執行事先編制好的中斷服務程序。XTAL1及XTAL2外接12MHz晶振,為CPU提供時鐘信號。
RST口與外接元件構成上電復位電路,當接通電源時,由于電容兩端電壓不能突變,+5V的高電平瞬時通過電容C211加到RST端,使CPU復位,隨后由于C211充電完成,使得RST恢復到低電平。
2.電視信號的接收 XZ301為一體化高頻頭,它內部集成了電視高頻、中放、視頻檢波及音頻陷波等電路,能將從電視天線接收的高頻電視信號解調出全電視信號。高頻調諧部分為程控頻率合成式,頻率穩定度和準確度極高。調諧電壓由電源部分交流36V整流,并經D013穩壓成33V,再經R311進入高頻頭1腳。CPU頻道預置信號接入高頻頭3、4腳,實現頻道的切換。解調出的全電視信號由8腳輸出經射極跟隨器V302隔離后,由模擬開關U301A切換送入U501或VIDEO OUT(視頻輸出口),第10腳解調出的音頻信號送到AUDIO OUT(音頻輸出口)。
3.視頻處理器 視頻處理器U501(SAA5231)的作用是從全電視信號的消隱期中提取出圖文電視數據行信號,再生圖文電視時鐘信號。當全電視信號從CV端送入后,U501內部的自適應同步分離器可根據信號的幅度自動選擇最佳門限電平,對數據實現自適應整形和切割,以恢復TTL電平的串行圖文數據。此串行數據一方面從TTD端輸出,另一方面控制內部時鐘發生器,產生出與電視數據字節同步的鎖相時鐘,頻率為6.9375MHz,從TTC端輸出。
4.數據處理器 數據處理器U202(SAA5250)是一種可由CPU編程專門進行數據提取和控制的集成電路,它可從輸入的數據行中恢復數據,并提供控制信號和2K字節的連續可尋址空間,以驅動緩沖存儲器U206。
SAA5250在DCK端輸入的鎖相時鐘同步作用下,將從SD端輸入的串行數據進行串并轉換,按字節先后順序,在地址總線A0~A10上產生相應地址,并在
、
上發出寫片低電平,逐一將數據總線D0~D7上的并行數據寫入緩沖存儲器U206中。CPU不斷查詢SAA5250中表示緩存器狀態的狀態字,一旦緩存器滿,則通知SAA5250將緩存器中數據逐一傳送過來,并將數據在CPU內部變換送到PC機打印口,由PC機接收后再進一步處理。
在整個場消隱期(64μs×25=1.6ms),并不是每一行都疊加有有用數據,為使數據行的處理不受無用信號干擾,應盡量避免對無用信號進行轉換。為此,該機還設有一“開窗”電路。由SAA5231的VCS端輸出的是從復合視頻信號分離出來的復合同步信號,一路經U205A和U205B兩次反相后送入SAA5250的VALIN端,以產生SAA5250所需的幀碼檢測有效信號,而另一路經過R210、R211、C212、C213等組成的幀同步頭積分電路,觸發具有史密特輸入特性的集成電路74LS221等組成的單穩電路。當74LS221第4腳翻轉為低電平時, 可使與非門U205B關閉,保持時間為Tw=0.7×C207×(R207+RP201),約為1ms。在此期間,復合同步信號不能到達VALIN端,也就不能產生幀碼檢測有效信號。余下0.6ms,與非門U205B開啟,允許復合同步信號通過,就像一扇窗子一樣,窗口以外的信號不得入內,從而達到有效屏蔽干擾的目的。
CCB端輸出的是“沙堡脈沖”(關于沙堡脈沖,可參閱有關文獻,一般在歐洲生產的彩電中應用較為廣泛)。此信號送入SAA5231的SAND端,是因其內部的數據限幅器在復位時,需要利用沙堡脈沖中的色同步選通脈沖作為復位脈沖。
以上幾部分有機組合起來,就構成了一個圖文電視接收系統,再與PC機連接起來,就形成了一個完整的圖文電視信息接收處理系統。當開啟該機電源時,CPU的上電復位電路使CPU復位,執行該機初始化程序,預置高頻頭頻道預選參數,設置U201及U202內各寄存器初值,使該機處于待命狀態。當CPU執行系統接收應用程序時,將通過打印口啟動該機進入正常接收工作狀態,并不斷接收從該機輸出的圖文數據,經進一步處理后顯示在屏幕上或存儲于計算機的硬盤中,從而完成圖文電視信息的接收和處理全過程。
