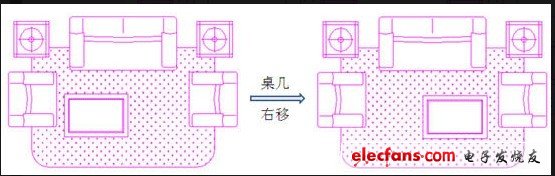

圖中的沙發可以自動遮擋地毯，圖面看上去就清晰多了。這是怎么實現的呢？從文章標題大家已經可以看出來，是用了區域覆蓋（wipeout）。

區域覆蓋是CAD的一個基礎繪圖功能，在“繪圖”菜單里就能找到，如果用的是Ribbon界面，在“常用”功能區的“繪圖”下拉的按鈕中也能找到。

區域覆蓋就是一個無色不透明，但可以遮擋后面圖形的圖像對象，其創建方法有兩種：直接繪制和從封閉多段線轉換。

對于簡單的方形的圖塊，直接捕捉端點創建就可以了，如果形狀復雜，就需要利用圖塊的外框線生成封閉多段線。如果圖塊的圖形都繪制好后，再去生成多段線，選擇對象會比較麻煩。因此如果想制作如上圖中的沙發圖塊，首先就要規劃好圖塊繪圖的步驟：

1、 首先繪制外輪廓。

2、 將外輪廓轉換成封閉多段線

3、執行區域覆蓋（wipeout）命令，輸入P(多段線)選項，拾取圖塊的外輪廓，生成與圖塊輪廓匹配的區域覆蓋。

4、 再繪制圖塊中間的圖形

5、保證所有圖形都在區域覆蓋之上，選中所有圖形和區域覆蓋，這樣的圖塊就做好了。

?

AutoCAD 和浩辰CAD 2012的擴展工具中提供了一個功能，超級填充，可以想生成填充一樣去生成區域覆蓋，這樣圖塊的輪廓線就不一定非要轉成多段線了，省卻了一個步驟，如果對于已經畫好的圖塊進行處理，也更簡單了。下面舉一個簡單的例子展示一下這個功能，做一個茶幾的圖塊，如下圖所示：

?

操作步驟如下：

1、框選內部圖形，然后在右鍵菜單中選擇：隔離》對象隱藏，將中間的圖形暫時隱藏。注：這個對象隔離的功能在CAD高版本才有，如果你用的版本沒有這個功能，只能先將中間的圖形移動一邊，操作完再移動回來；或者復制一個邊框線，然后將做好的區域覆蓋移動回來。

2、在擴展工具中打開超級填充功能，在“超級填充”對話框中單擊“區域覆蓋填充”，如下圖所示。

使用這種方式的優勢就是無論邊界輪廓是封閉多段線、還是分開的直線和弧線，都可以直接生成區域覆蓋。

3、回車確定，完成覆蓋區域創建。

4、右鍵，在右鍵菜單中選擇：隔離》取消對象隔離，將對象都顯示出來，如果有些圖形被區域覆蓋遮擋的話，選擇區域覆蓋，將其后置。

5、選中所有圖形和區域覆蓋，輸入B，定義為圖塊。

5、將定義好的“茶幾”圖塊移到地毯上，圖塊會自動覆蓋其后的對象，如下圖。

?
