PLC作為工業生產的控制裝置已經很普遍了，因?yàn)樗哂泻芏鄡?yōu)點，比如維護方便、編程簡單、體積小、可靠性高于繼電器系統、通用性強等等。就是因?yàn)橛羞@些優點，他才能廣泛應用在工業中。PLC控制系統的抗干擾性設計是一個復雜的系統工程，涉及到具體的輸入輸出設備和工業現場的環境，在設計抗干擾系統時要求要綜合考慮各方面的因素。

　　PLC由于具有功能強、程序設計簡介，維護方便等優點，特別是高可靠性、較強的適應惡劣工業環境的能力，已被廣泛應用于自來水行業。但由于現場環境條件惡劣、濕度高、以及各種工業電磁、輻射干擾等，會影響系統的正常工作，因此必須重視工程的抗干擾設計。

　　水廠應用中的PLC所受的干擾源主要有電源系統引入的干擾、接地系統引入的干擾和輸入輸出電路引入的干擾三類。如果PLC的干擾問題解決得不好，系統將無法可靠運行，將會影響到正常供水。因此，有必要對PLC應用系統中的干擾問題進行探討。主要本文分別討論P(yáng)LC的三種抗干擾技術。

　　抗干擾的技術對策分析

　　為防止干擾，可采用硬件和軟件的抗干擾措施，其中，硬件抗干擾是最基本和最重要的抗干擾措施，一般從抗和防兩方面入手來抑制和消除干擾源，切斷干擾對系統的耦合通道，降低系統對干擾信號的敏感性。

　　電源系統引入的干擾

　　電網的干擾，頻率的波動，將直接影響到PLC系統的可靠性與穩定性。如何抑制電源系統的干擾是提高PLC的抗干擾性能的主要環節。

　?。?） 加裝濾波、隔離、屏蔽、開關穩壓電源系統。

　　設置濾波器的作用是為了抑制干擾信號從電源線傳導到系統中，使用隔離變壓器，必須注意：屏蔽層要良好接地;次級連接線要使用雙繞線（減少電線間的干擾），隔離變壓器的初級繞組和次級繞組應分別加屏蔽層，初級的屏蔽層接交流電網的零線;次級的屏蔽層和初級間屏蔽層接直流端。

　　為了抑制電網大容量設備起停（如送水泵等）引起電網電壓的波動，保持供電電壓的穩壓，可采用開頭穩壓電源。

　?。?） 分離供電系統

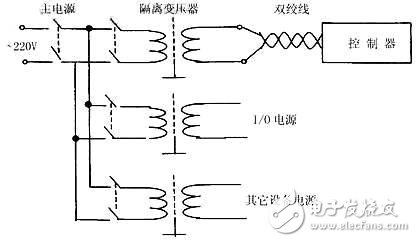

　　PLC的控制器與I/O系統分別由各自的隔離變壓器供電，并與主電源分開，這樣當輸入輸出供電斷電時，不會影響到控制器的供電。如圖1所示。

　　圖1 分離供電系統圖

　　抑制接地系統引入的干擾

　　PLC系統分為邏輯電路接地和功率電路接地，有共地、浮地及機殼共地和電路浮地等三種方式。一般采用控制器與其它設備分別接地方式最好，接地時注意：接地線盡量粗，一般大于2mm2的線接地;接地點應盡量靠近控制器，接地點與控制器之間的距離不大于50m;接地線應盡量避開強電回路和主回路的電線，不能避開時，應垂直相交，應盡量縮短平行走線的長度。

　　實踐證明，接地往往是抑制噪聲和防止干擾的重要手段，良好的接地方式可在很大程度上抑制內部噪聲的耦合，防止外部干擾的侵入，提高系統的抗干擾能力。

　　抑制輸入輸出電路引入的干擾

　　為了實現輸入輸出電路上的完全隔離，近年來在控制系統中光電耦合得到廣泛應用，已成為防止干擾的最有效措施之一。光電耦合器具有以下特點：首先，由于是密封在一個管殼內，不會受到外界光的干擾;其次，由于靠光傳送信號，切斷了各部件電路之間地線的聯系;第三，發光二極管動態電阻非常小，而干擾源的內阻一般很大，能夠傳送到光電耦合器輸入輸出的干擾信號就變得很小;第四，光電耦合器的傳輸比和晶體管的放大倍數相比，一般很小，遠不如晶體管對干擾信號那么靈敏，而光電耦合器的發光二極管只有在通過一定的電流時才能發光。因此，即使是在干擾電壓幅值較高的情況下，由于沒有足夠的能量，仍不能使發光二極管發光，從而可以有效地抑制掉干擾信號。由于光電耦合器的線性區一般只能在某一特定的范圍內，因此，應保證被傳信號的變化范圍始終在線性區內。為了保證線性耦合，既要嚴格挑選光電耦合器，又要采取相應的非線性較正措施，否則將產生較大的誤差。

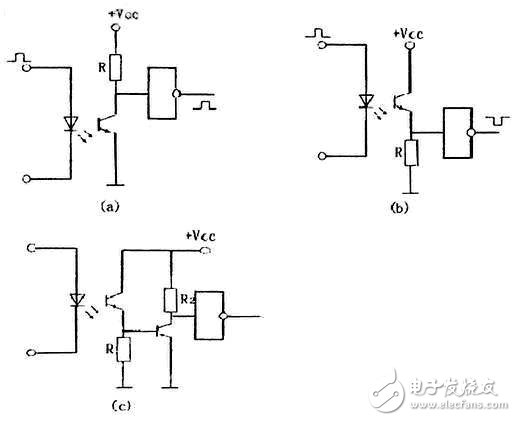

　　（1） 光電耦合輸入電路如圖2所示。其中圖2（a）、圖2（b）用的較多，高電平時接成形式，低電平輸入時接成形式。圖2（c）為差動型接法，它具有兩個約束條件，對于防止干擾有明顯的優越性，適用于外部干擾嚴重的環境，當外部設備電流較大時，其傳輸距離可達100~200m，圖2（d）考慮到COMS電路的輸出驅動電流較小，不能直接帶動發光二極管，所以加接一級晶體管作為功率放大，需要注意的是圖中發光二極管和光敏三極管應分別由兩個電源供電，電阻值視電壓高低選取。

　　圖2 光電耦合輸入電路

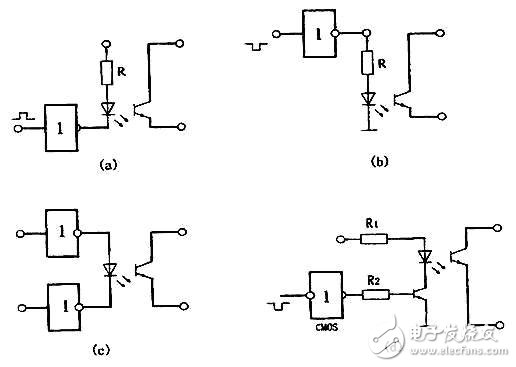

　?。?） 光電耦合輸出電路如圖3所示。為了得到和輸入同相的信號，可以采用圖3（a）形式。若要求輸出和輸入反相，可以接成圖3（b）形式。當輸出電路所驅動的元件較多時，可以加接一級晶體管作為驅動功率放大，其接法如圖3（c）所示。有時為了獲得更好的輸出波形，輸出信號可經施密特電路整形。

　　圖3 光電耦合輸出電路

　　以上兩點是對開關量輸入輸出信號的處理方法，而對模擬輸入輸出信號，為了消除工業現場瞬時干擾對它的影響，除加A/D、D/A轉換電路和光電耦合外，可根據需要采取軟件的數字濾波技術如中值法、一階遞推數字濾波法等算法。
