　　PLC是工業中必不可少的控制方式之一，無論是小型設備還是大型系統PLC都可以完成，并可以與人機界面交互，與電腦通訊等功能都可以做到，最先的PLC是用來代替繼電器控制回路的，至今的PLC是多功能與一體的控制器，最基本的定時器、計數器、模擬量輸入或輸出都可以收PLC的CPU單元完成，PLC可以理解成一臺微型計數機，專業用于電氣控制方面。

　　工作原理

　　PLC是采用“順序掃描，不斷循環”的方式進行工作的。即在PLC運行時，CPU根據用戶按控制要求編制好并存于用戶存儲器中的程序，按指令步序號（或地址號）作周期性循環掃描，如無跳轉指令，則從第一條指令開始逐條順序執行用戶程序，直至程序結束，然后重新返回第一條指令，開始下一輪新的掃描，在每次掃描過程中，還要完成對輸入信號的采樣和對輸出狀態的刷新等工作。

　　PLC的一個掃描周期必經輸入采樣、程序執行和輸出刷新三個階段。

　　PLC在輸入采樣階段：首先以掃描方式按順序將所有暫存在輸入鎖存器中的輸入端子的通斷狀態或輸入數據讀入，并將其寫入各對應的輸入狀態寄存器中，即刷新輸入，隨即關閉輸入端口，進入程序執行階段。

　　PLC在程序執行階段：按用戶程序指令存放的先后順序掃描執行每條指令，經相應的運算和處理后，其結果再寫入輸出狀態寄存器中，輸出狀態寄存器中所有的內容隨著程序的執行而改變。

　　輸出刷新階段：當所有指令執行完畢，輸出狀態寄存器的通斷狀態在輸出刷新階段送至輸出鎖存器中，并通過一定的方式（繼電器、晶體管或晶間管）輸出，驅動相應輸出設備工作。

　　特點

　　PLC編程的應用面廣、功能強大、使用方便，已經成為當代工業自動化的主要裝置之一，在工業生產的所有領域得到了廣泛的使用，在其他領域（例如民用和家庭自動化）的應用也得到了迅速的發展。

　　國際電工委員會（IEC）在1985年的PLC標準草案第3稿中，對PLC作了如下定義：“是一種數字運算操作的電子系統，專為在工業環境下應用而設計。它采用可編程序的存儲器，用來在其內部存儲執行邏輯運算、順序控制、定時、計數和算術運算等操作的指令，并通過數字式、模擬式的輸入和輸出，控制各種類型的機械或生產過程?？删幊绦蚩刂破骷捌溆嘘P設備，都應按易于使工業控制系統形成一個整體，易于擴充其功能的原則設計?！睆纳鲜龆x可以看出，PLC是一種用程序來改變控制功能的工業控制計算機，除了能完成各種各樣的控制功能外，還有與其他計算機通信聯網的功能。

　　PLC編程的推廣應用在我國得到了迅猛的發展，它已經大量地應用在各種機械設備和生產過程的電氣控制裝置中，各行各業也涌現出了大批應用PLC改造設備的成果。了解PLC的工作原理，具備設計、調試和維護PLC控制系統的能力，已經成為現代工業對電氣技術人員和工科學生的基本要求。

　　plc編程及應用實戰

　　因為PLC編程軟件眾多，無法一一為大家介紹，所以本文中涉及編寫PLC控制程序的部分選用了較為常用的西門子STEP 7-Micro/WIN編程軟件為例來介紹。

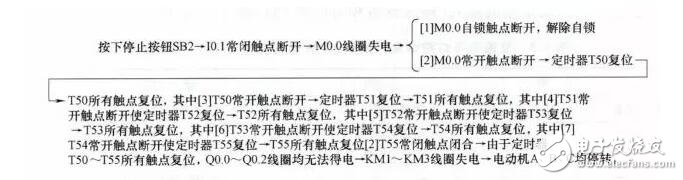

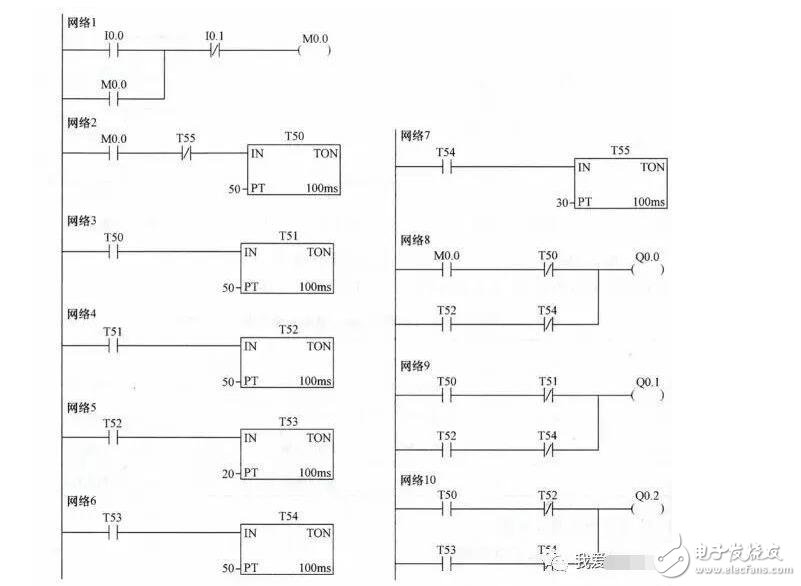

　　1、噴泉控制

　　1）明確系統控制要求

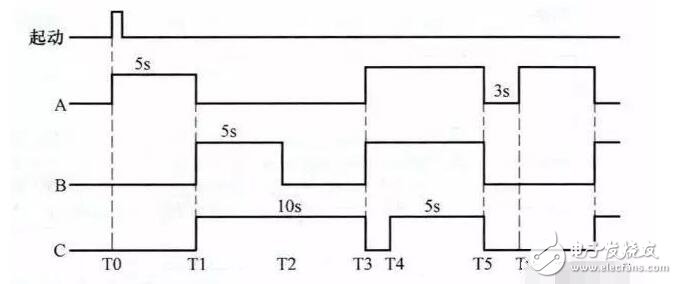

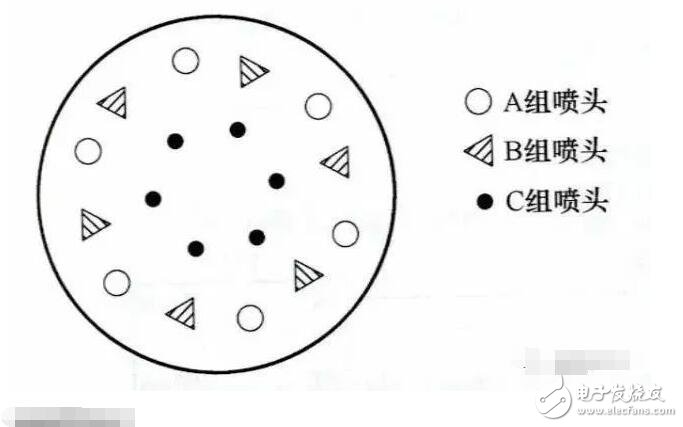

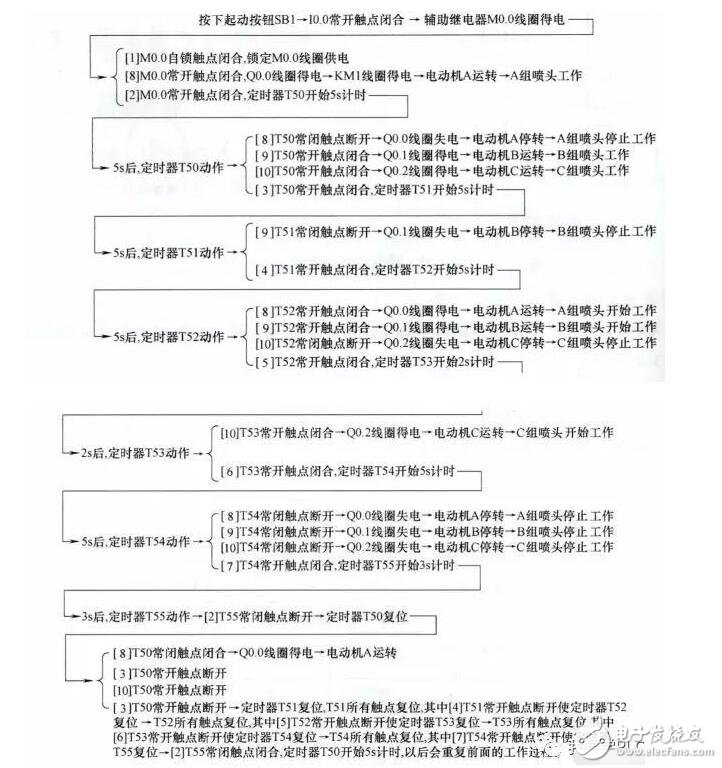

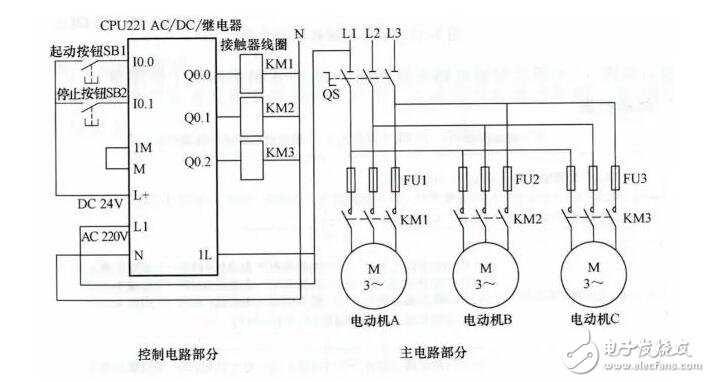

　　系統要求用兩個按鈕來控制A、B、C三組噴頭工作（通過控制三組噴頭的泵電動機來實現），三組噴頭排列如下圖所示。
