Elmo公司的Whistle系列數字伺服控制器，體積小、重量輕、提供數字輸入與輸出接口，提供RS232與CAN總線2種通信方式，可編程。采用 Elmo Whistle數字伺服控制器，通過編程，僅需設計相對簡單的一部分外圍電路，就能實現很復雜的功能，體現出極大的優越性。但目前國內應用這一控制器來實現機載吊艙陀螺穩定平臺的廠家比較少，因此可以借鑒的經驗非常有限。本文通過仔細研讀Elmo相關文檔，設計出了符合性能指標的機載陀螺穩定平臺。

　　1 吊艙及陀螺穩定平臺

　　吊艙是指懸掛在運動載體(如飛機、船舶)外的艙體有效載荷容器裝置。它的作用主要是隔離載機的姿態變化和機械振動對光電傳感器指向的影響。吊艙系統由陀螺穩定平臺伺服平臺、電視跟蹤系統、座艙顯示和控制系統、紅外測量系統、激光測距儀和GPS定位于測距數據鏈系統、數據采集和記錄系統、吊艙環控系統等7部分組成。

　　陀螺穩定平臺系統主要用于穩定機載吊艙上TV和紅外攝像機的視軸穩定，消除直升飛機飛行過程中由于搖擺帶來的干擾力矩。這里設計的平臺屬于二軸四框架系統，分為方位軸和俯仰軸。在每一個軸上安裝一個單自由度的光纖陀螺，用來感應干擾力矩。陀螺輸出信號經過放大濾波后，送到Elmo伺服控制器，由控制器智能處理陀螺信號。信號處理完畢之后，由控制器的輸出部分，驅動直流伺服電機，實現整個系統的穩定。

　　2 穩定平臺設計

　　2.1 系統總體設計框圖

　　此文設計的陀螺穩定平臺主要是要保證各個光傳感器的視軸穩定。結合整個吊艙系統，主要是實現以下6個功能：

　　1)現吊艙的穩定控制;2)實現吊艙的運動控制;3)限位信號輸入;4)錯誤指示電路;5)LOCK電路;6)串口通信。

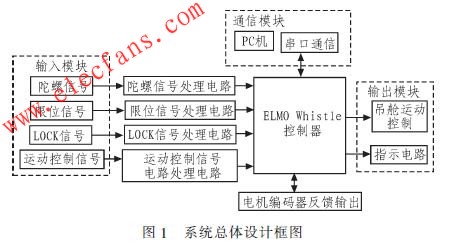

　　圖l為系統總體設計框圖。

　　2.2 硬件電路設計

　　2.2.1 陀螺信號處理電路

　　由于俄羅斯的Fizoptika VG94l-3AS光纖陀螺輸出信號非常微弱，輸出比例因子只有3.3 mV/deg/s。對于這么微弱的信號，必須要先進行小信號的放大電路處理，才能傳送到Elmo伺服控制器，進行下一步的處理。這里要說明的一點是，并沒有對陀螺輸出信號進行濾波處理，原因在于Elmo伺服控制內部已經有了數字濾波電路，可以在調試時進行相關設置，以達到濾波目的。

　　Elmo數字伺服控制器原本有2個模擬輸入口的，可直接將光纖陀螺的輸出信號接入數字伺服控制器，但由于陀螺的隨機漂移大，基本無規律可以遵循，每次開機，給陀螺供電時，陀螺的隨機輸出是不一樣的。所以，應設計陀螺信號處理電路，一方面可以將陀螺的輸出信號按一定比例的放大，然后輸入到Elmo數字伺服控制中，減少程序中的比例因子，進而減少Elmo數字伺服控制器內部的噪聲對整個系統的影響，另一方面通過外接一只可調電阻，實現每次開機的漂移量補償，從而使吊艙保持平穩狀態。

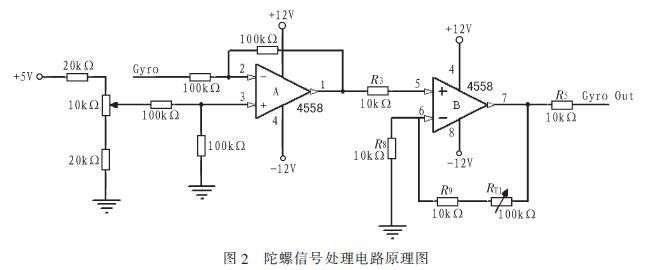

　　Fizoptika VG941-3A光纖陀螺在載體靜止時，輸出電壓為2.5 V。因此要保證載體靜止時，輸入到Elmo數字伺服控制模擬輸入口的電壓為0 V，必須用一個精準電壓芯片產生2.5 V的電壓，通過放大器4558實現一個減法電路。在該減法電路中，用REF02CZ產生5 V的電壓，然后通過電阻分壓得到2.5 V基準電壓。圖2為陀螺信號處理電路(減法電路)原理圖。

?

　　2.2.2 電源電路設計

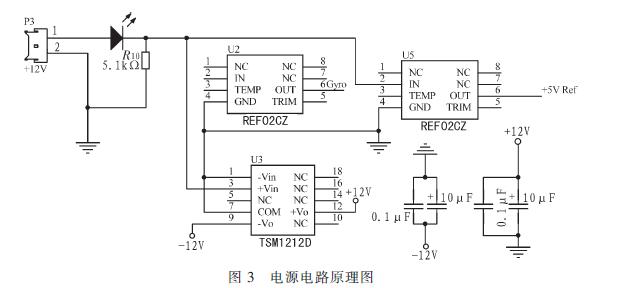

　　這里的電源電路設計主要的目的是給各芯片提供基準電壓。TSMl212D用于產生±12 V基準電源，給放大器4558和REF02CZ提供基準電壓，而REF02CZ用于產生+5 V基準電壓，給放大器提供參考電壓。圖3為電源電路原理圖。

?

　　2.2.3 吊艙運動信號處理電路

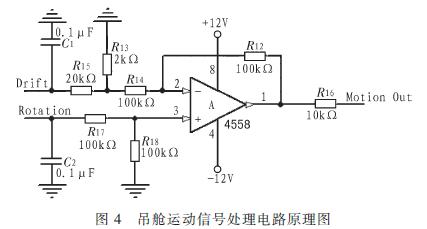

　　吊艙系統除了要實現基本的陀螺穩定功能外，還必須具備巡航、跟蹤等功能。因此，整個吊艙系統還有轉動信號、漂移信號的處理電路。這兩個信號是通過控制面板(HCU)上相應的開關按鈕來控制。圖4為吊艙運動信號處理電路原理圖。

?

　　2.3 系統軟件設計

　　Elmo Whistle數字化智能驅動器的軟件結構總體可分為2大部分：1)驅動器本身的程序，這個包括引導程序，固件和個性化的設置。這些程序可以通過官方網站下載，然后根據特定的驅動器型號進行燒錄;2)用戶自己的程序，以實現用戶自行設計的功能。

　　在本系統軟件設計中，主要完成陀螺穩定的功能。通過采集Elmo Whistle控制器的模擬輸入口由光纖陀螺反饋回來的電壓信號AN[1]，在程序設定相應的跟隨比例AG[2]，實現相應的陀螺穩定功能。這里的關鍵是參數AG[2]的確定。這個參數首先有一個估算的過程，估算完成后，可以在稍后的調試環節中進行微調，最終實現精準的陀螺穩定功能。參數AG[2]可以按以下方法估算：

　　1)在Smart Terminal界面中，將輸入AN[1]設定為1 V，測量此時吊艙的轉速，設為N，并在Smart Terminal界面中查看電機的轉速為S1，單位為count/s;

　　2)光纖陀螺最大感應輸出電壓為2.5 V，此時對應吊艙的速度應為M，M的值在吊艙設計時已經設定，為60(°)/s;此時電機的轉速為S2，則S2的值為：S2=(60/N)xS1;

　　3)比例因子AG[2]=S2/2.5;

　　Elmo Whistle內部有可調用函數，通過相應的設置語句，控制器就可以根據判斷6個數字輸入口的狀態，執行相應的內部函數。在本系統中，體現為L(zhǎng)OCK信號功能、限位信號功能以及指示輸出等。圖5為陀螺穩定系統的部分軟件流程圖。

?

　　為了真正實現機載吊艙的數字化，在實現以上功能之外，本系統還就指令控制吊艙運動做了相應的嘗試。在原有的軟件模塊中，通過判斷輸入口3的狀態.增加了一個串口通信模塊。如果檢測到控制器數字輸入口3為低電平，則觸發串口通信模塊子程序，向控制器發送控制狀態字，實現指令控制吊艙功能。當然，這個功能也可以通過PC機向控制器發送相應的指令實現。

　　3 結束語

　　配合Elmo公司的Studio界面和Recorder軟件，可以分析機載吊艙陀螺穩定平臺是否達到技術指標要求，并且在有必要的時候修改系統硬件電路設計和程序中的參數，以達到預期的目標。

　　本系統最終設計出的機載吊艙陀螺穩定平臺，應用于目前的吊艙系統中，吊艙的穩定性能達到50μrad，俯仰轉動角度為-120°～+15°，方位轉動角度為360°連續，最大轉動速度為60(°)/s最大轉動加速度200(°)/S2，功耗小于240 W。
