同步電機的電樞反應簡介

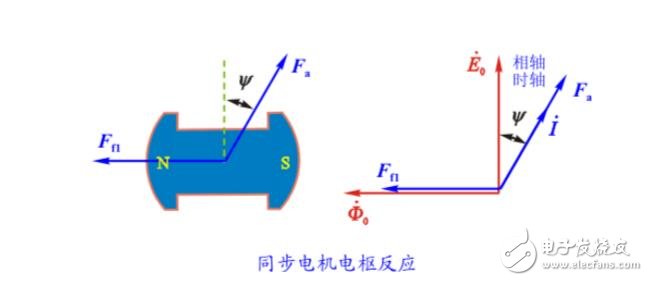

　　當同步發電機輸出負荷時，電樞繞組里的電流產生的磁場將對主磁場發生作用，這就是同步發電機的電樞反應；

　　1）當同發電機輸出的是容性負荷時，電樞反應磁場方向與主磁場方向相同，將對主磁場起增磁作用；

　　2）當同發電機輸出的是感性負荷時，電樞反應磁場方向與主磁場方向相反，將對主磁場起去磁作用；

　　3）當同發電機輸出的是電阻性負荷時，電樞反應磁場方向與主磁場方向垂直，它在主磁極的前極尖與主磁場方向相反，對主磁場起去磁作用；在主磁極的后極尖與主磁場方向相同，將對主磁場起增磁作用；由于電機工作在磁路接近飽和的狀態，所以增磁作用小于去磁的作用，總的使磁場略有減少。

　　同步電機的電樞反應條件

　　同步發電機在輸出功率時，電樞里有電流流過，這電流就會產生磁場，電樞電流產生的磁場將對主磁場發生作用，這就產生了電樞反應。在定子有電流的情況下，空載時是沒有電樞反應的。

　　電樞反應效應

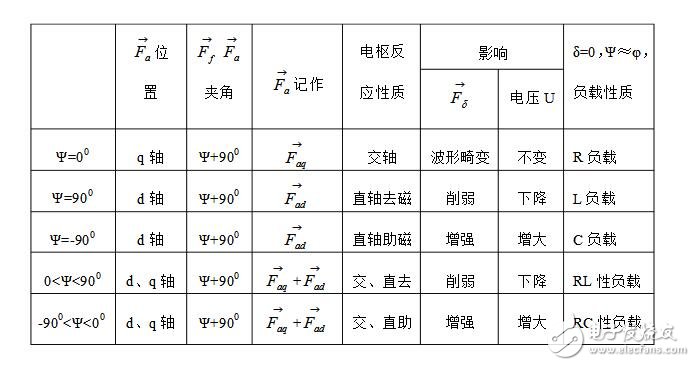

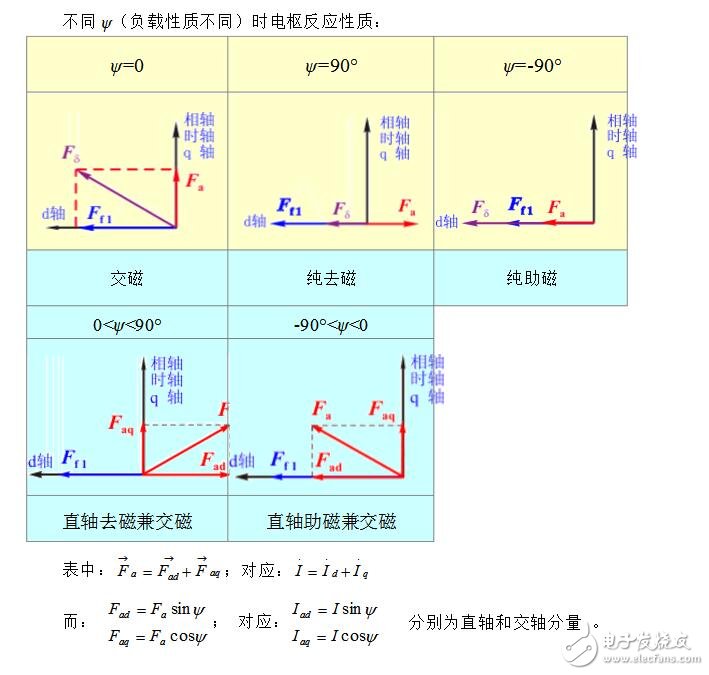

　　典型的電樞反應效應主要有如下三種，即：

　?、俳惠S電樞反應，在E0與Ia同相位時產生（若忽略電樞繞組電抗的影響，發電機相當于帶純阻性負載）；

　?、谥陛S去磁電樞反應，在Ia滯后于 E 0 90°時產生（此時發電機帶純感性負載）；

?

　?、壑陛S增磁電樞反應，在Ia超前于 E 0 90°時產生（此時發電機帶純?nèi)菪载?fù)載）。

? ? ? ?同步電抗的物理意義

　　同步電抗是同步電機的定子漏抗與電樞反應電抗之和。它表示了同步電機在對稱穩定運行時，電樞反應磁場和漏磁場對各相電路的作用

　　電樞反應電抗和同步電抗區別

　　電樞反應電抗：就是在同步發電機加上負載后，形成了回路，定子繞組，也就是電樞繞組中形成了電流，這個電流也會產生磁動勢，叫電樞磁動勢，這個電樞磁動勢會影響勵磁磁動勢，這個叫電樞反應。

　　電樞反應的結果根據負載類型的不同，分為三類。

　　1）如果是電阻負載，電樞磁動勢和勵磁磁動勢的合成磁動勢會有所增加，合成磁動勢稍微變大 ；

　　2） 如果是電感負載， 電樞磁動勢和勵磁磁動勢的合成磁動勢會變小很多，合成磁動勢變?。?/p>

　　3）如果是電容負載，電樞磁動勢和勵磁磁動勢的合成磁動勢會增大。合成磁動勢變大。

　　而電樞反應電抗就是來反應這個電樞反應磁動勢對勵磁磁動勢的影響程度了。電樞反應電抗是電樞反應的外在特征，外在特性。

　　對待同步電抗包含了電樞反應電抗，另外還有定子漏抗。這就是同步電抗和電樞反應電抗之間的關系，一個從屬關系。
