2．測定單級共射放大器輸入與輸出波形的相位關系。

3．測量共射放大器的輸入電阻，并比較測量值與計算值。

4．測定信號源內阻對電壓增益的影響。

5．測量共射放大器的輸出電阻。

6．測定負載電阻對電壓增益的影響。

7．觀察耦合電容的“隔直流、通交流”作用。

8．測定無旁路電容時發射極電阻對共射放大器電壓增益的影響。

二、實驗儀器

2N3904  NPN三極管                                 1個

電容器   1.0uF                                    2個

470uF                                             1個

20V直流電源                                       1個

雙蹤示波器                                          1臺

信號發生器                                          1臺

660Ω、1KΩ、10KΩ、200KΩ電阻                      各一個

2KΩ 電阻                                           3個

三、實驗原理

放大器的電壓增益Av可用交流輸出電壓峰值Vop除以輸入電壓峰值Vip來計算

                       Av=Vop/Vip

晶體管的輸入電阻r_be可估算為

r_be≈300+（1+β）26/Ie

其中Ie為靜態發射極電流，也可用靜態集電極電流Icq來代替。

當發射極旁路電容C₃的容量足夠大時， C₃的容抗近似等于零，C₃與發射極電阻Re的并聯總抗電阻也近似等于零，晶體管的發射極相當與交流接地，則電壓增益的計算公式為

放大器的輸入電阻R_i為分壓電阻R₁、R₂ 及晶體管輸入電阻r_be三者的并聯值

                       R_i=R₁∥R₂∥r_be

輸出電阻R₀近似等于集電極負載電阻R_c

                     R₀≈Rc

當發射極旁路電容C₃斷開時，在發射極電阻上產生串聯電流負反饋，則電壓增益

當 時，放大器的電壓放大倍數

這時輸入電阻R_i為R₁、R₂和[r_be+(1+β)]R_e]

輸出電阻R₀仍近似等與集電極負載內阻R_c。

如果在圖1的V_i節點與C₁之間斷開連線，加進一個1KΩ的內阻R,用示波器分別測量V_i和V_b電的峰值V_ip和V_bp,則輸入電阻

R_i=V_bp/I_ip

其中輸入電流峰值I_ip=(V_ip-V_bp)/R。

通過測量放大電路輸出端不接負載R_L的開路端輸出電壓V_oc和帶負載R_L時的輸出電壓V_o，用戴維南定理便可求出電路的輸出電阻R₀,算式為

                      R₀=V_ocR_L/V_o-R_L

四、實驗內容

1.在電子工作平臺上建立如圖1所示的共射放大電路，儀器按圖設置，并可參考實驗《NPN三極管分壓偏置電路》得出的有關數據。

2.單擊仿真電源開關，激活電路進行動態分析。電路達到穩定后，記錄輸入交流峰值電壓V_ip和輸出交流峰值電壓V_op，并記錄輸入和輸出波形之間的相位差。

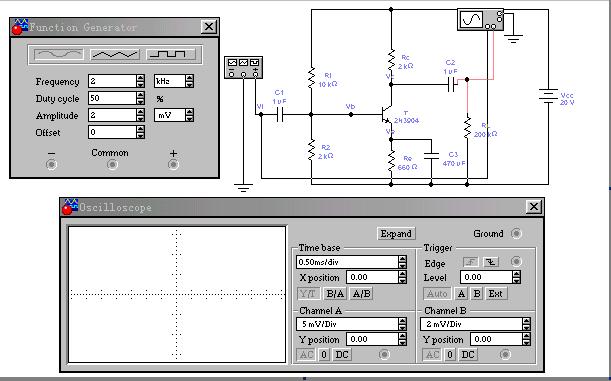

圖1 共射放大器

3.由測得的輸入和輸出峰值電壓，計算放大器的電壓增益。

4.用實驗《NPN三極管分壓偏置電路》中的β、I_e值計算晶體管輸入電阻r_be和圖1電路的電壓增益A_v。

5.在節點V_i和電容C₁之間加上一個1KΩ的電阻。單擊仿真電源開關進行動態分析。記錄輸入電壓峰值V_ip和輸出電壓峰值V_op,必要時可調整示波器。

6.用步驟5的電壓讀數重新計算電壓增益。

7.將接在V_i接點上的示波器探頭移動到V_b節點上。再次運行仿真動態分析，并記錄峰值電壓V_bp,必要時可調整示波器。

8.用V_ip、V_bp值計算放大器的輸入電流峰值I_ip,計算輸入電阻R_i 。

9.用R₁、R₂和r_be值計算放大器的輸入電阻R_i。

10.用步驟7測出V_ip和5步驟測出的V_op計算放大器的電壓增益。

11.將節點V_i和電容C₁之間的1KΩ電阻撤消，連上導線，并將示波器探頭接回V_i節點，將負載電阻改為2KΩ。然后單擊仿真開關進行動態分析。記錄輸入電壓峰值V_op,必要時可調整示波器。

12.根據步驟11的讀數重新計算電壓增益。

13.根據步驟2的輸出電壓步驟11的輸出電壓值計算放大器的輸出電阻。

14.將R_l的電阻值改回200kΩ,并將信號發生器的幅值該為10mV。將示波器的A通道輸入改為5mV/Div、AC,B通道輸入改為5V/Div、DC.

15.單擊仿真開關進行動態分析，再記錄輸出波形的直流輸出波形的直流偏壓。將示波器的探頭的移到節點V₀,并記錄輸出波形的直流偏壓。

16.將示波器探頭移回節點V₀,并將通道B設為10mV/Div、 AC。撤消發射極旁路電容C₃,并單擊仿真開關進行動態分析，記錄輸入峰值電壓V_ip和輸出峰值電壓Vop。

17.根據步驟16的讀數，計算無發射極旁路電容時放大器的電壓增益。

五、思考與分析

1 、放大器電壓增益的測量值與步驟4中的計算值比較情況如何？
2、放大器的輸出波形與輸入波形之間的相關位關系怎樣？
3、信號源內阻增大時對放大器的電壓增益有何影響？
4、在信號源與基極之間串聯1KΩ電阻后，輸入交流信號電壓Vi與基極交流電壓Vb之間有何關系？

5、放大器輸入電阻的測量值與計算值比較情況如何？

6、步驟10中放大器電壓增益的計算值比較情況如何？
7、負載電阻R_L的減小對放大器的電壓增益有何影響？
8、放大器的輸出電阻R₀與集電極負載電阻Rc之間有何關系？

9、斷開發射極旁路電容對放大器的電壓增益有何影響？
10、斷開發射極旁路電容對放大器的輸入電阻有何影響？
