高度集成的設計 （參見圖 2） 最大限度減少了所需組件?？蓡为?dú)地尋址的 LT3965 通道可以很多方式控制 LED 矩陣，包括：

　　每個 LT3965 可控制 8 個調光通道，即一個 LED 串中的 8 個 LED 或 8 段 LED。

　　8 個通道可控制兩個 RGBW LED 模塊上單獨的紅、綠、藍和白光，以調節亮度、改變儀表板或裝飾照明系統的色彩。

　　多個 LT3965 可以通過單一通信總線單獨地尋址，以成倍增加大型陣列中的 LED 串?dāng)?shù)目。

　　LT3965 的每個通道可控制多個 LED，或者多個通道可以組合，以高效地控制在較大電流的單個 LED。

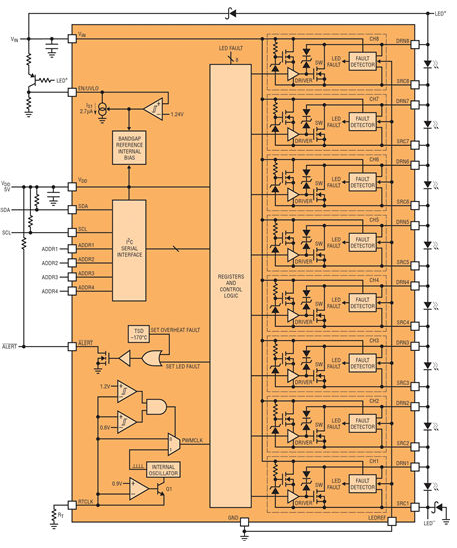

　　圖 2：LT3965 60V 8 開關 LED 矩陣調光器方框圖，包括 8 個功率 NMOS 并聯開關以用于亮度控制、一個故障標志和 I2C 串行通信接口。

　　當與合適的恒定電流 LED 驅動器結合使用時，矩陣調光器 LED 驅動器允許電腦控制前燈、白天行車燈、剎車燈和尾燈、側彎燈、儀表板顯示器以及其他裝飾照明系統中的單個 LED。LT3965 內置的自動故障檢測功能在發生故障時保護單獨 LED，并向微控制器報告故障情況。

　　60V LT3965 包括 8 個集成的 330mΩ 功率開關，這些開關可連接一個或多個 LED。這些功率開關作為并聯器件使用，斷開特定通道上的 LED 或?qū)@些 LED 進行 PWM 調光。這些開關形成了 8 個可單獨地控制亮度的通道 （調光比高達 256:1） 和一個 LED 串上 8 個不受故障影響的 LED 段。

　　當所有 8 個功率開關同時接通時 （所有 LED 都關閉），LT3965 可應對 500mA LED 串電流。這些開關可以并聯連接，使 1A 電流通過 4 個 LED 通道，如本文稍后所示。不管 LED 數量多少或電流大小，LED 串都必須由恰當設計的轉換器驅動，該轉換器的帶寬必須能夠應對矩陣調光器的快速瞬態。本文中將探討一些參考設計。

　　“升壓然后雙降壓模式” 轉換器 LT3797 以兩個 LT3965 在 500mA 驅動兩個 LED 串，總共 16 個 LED

　　LT3965 的 8 個并聯功率開關控制在 500mA 的 8 個 LED 通道之亮度。8-LED 矩陣調光器系統的 LED 串電壓可能在 0V 至 26V 之間，取決于在給定時間內有多少 LED 接通或斷開。要驅動這些 LED，建議使用大帶寬、以及不用輸出電容器或輸出電容器很小的 30V 降壓型轉換器。這種降壓型拓?fù)湟螅?V 至 16V 汽車輸入是 “預先升壓”至 30V 軌，然后降壓型穩壓器能夠運作。

　　三輸出 LT3797 LED 控制器可以很方便地作為“預先升壓”然后降壓的單個 IC 解決方案使用。該器件的一個通道可以配置為升壓型穩壓器，之后跟隨的是其余兩個通道，配置為降壓型 LED 驅動器。兩個降壓型 LED 驅動器的每一個可驅動一串矩陣式調光 LED。這種拓?fù)溆泻芏鄡?yōu)勢，最顯著的是，無論 LED 串的電壓高于還是低于電池電壓，該電路都會持續以最佳模式運行。

　　圖 3 顯示了圖 1 所示演示電路板的原理圖，包括一個 “升壓然后雙降壓模式” 轉換器 LT3797 和 LT3965 矩陣式前燈調光系統，該系統共有 16 個 LED，以 500mA 電流運行。每個 LED 可單獨地控制以接通、斷開或 PWM 調光至低達 1/256 亮度。LT3797 的 350kHz 開關頻率位于 AM 頻帶以外 （可以很好地降低 EMI），從同一 350kHz 時鐘產生的 LT3965 170Hz PWM 調光頻率位于可見光頻率范圍以外。憑借正確的系統同步，采用 LT3797 和 LT3965 的矩陣式前燈可以無閃爍運行。

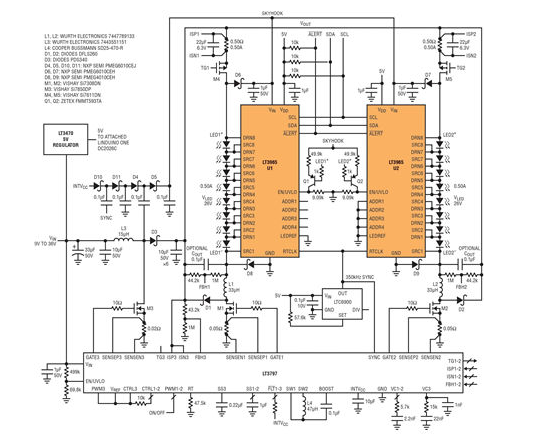

　　圖 3： LT3965 LED 矩陣調光器系統采用了“升壓然后雙降壓模式”LED 驅動器 LT3797，兩個 LT3965 矩陣調光器以汽車電池提供的 500mA 電流驅動16 個 LED。I2C 串行通信接口用于控制單個 LED 的亮度和檢查 LED 及通道故障。
