3 建立Zynq硬件系統和OLEDIP核

　　Zynq的開發板ZedBoard上使用Inteltronic／Wisechip公司的OLED顯示模組UG－2832HSWEG04，分辨率為128×32，是一款單色被動式顯示屏，驅動電路采用所羅門科技的SSD1306芯片。具體電路如圖3所示。根據原理圖可知，ZedBoard開發板使用的OLED采用SPI方式控制，SPI模式使用的信號線和電源線有如下幾條：

　　RST（RES）：硬復位OLED；

　　DC：命令／數據標志（0，讀寫命令；1，讀寫數據）；

　　SCLK：串行時鐘線；

　　SDIN：串行數據線；

　　VDD：邏輯電路電源；

　　VBAT：DC／DC轉換電路電源。

　　在SPI模式下，每個數據長度均為8位，在SCLK的上升沿，數據從SDIN移入到SSD1306，并且是高位在前的。

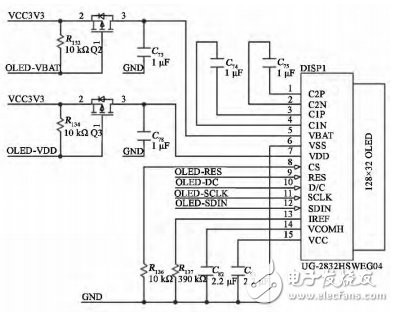

　　圖3 OLED原理圖

　　Zynq的硬件系統是指在PL中配置相關外設，掛載到PS中，作為PS部分的外設使用。OLED驅動主要用到6個IO口，在生成硬件系統時，只需要利用Xilinx的嵌入式工具XPS生成最小硬件系統，然后把OLED的相關引腳添加到最小硬件系統中。主要過程如下：

　?。?）根據芯片型號，根據XPS工具設計流程，生成Zynq的最小硬件系統。

　?。?）在最小硬件系統中，添加外設IPmy＿oled，把OLED的SPI引腳添加到工程中。添加一個6位寄存器，每位和SPI引腳對應。

　?。?）my＿oledIP核邏輯設計主要完成IP核引腳添加、端口映射和用戶邏輯功能。首先要對設計的IP核添加引腳，在系統生成的MPD文件中，添加OLED的相關引腳端口和方向信息。

　　在MPD文件中，在PORT下添加OLED的相關引腳和方向信息，具體代碼如下：

　　PORTDC＝“”，DIR＝O

　　PORTRES＝“”，DIR＝O

　　PORTSCLK＝“”，DIR＝O

　　PORTSDIN＝“”，DIR＝O

　　PORTVBAT＝“”，DIR＝O

　　PORTVDD＝“”，DIR＝O

　?。?）在系統生成的my＿oled.vhd文件中，用VHDL語言進行端口設計，主要進行以下兩個設計。

　　聲明IP和用戶6個信號和電源的端口。代碼如下：

　　DC∶outstd＿logic；

　　RES∶outstd＿logic；

　　SCLK∶outstd＿logic；

　　SDIN∶outstd＿logic；

　　VBAT∶outstd＿logic；

　　VDD∶outstd＿logic；

　　將用戶端口和IP核端口進行映射，代碼如下：

　　DC＝＞DC，

　　RES＝＞RES，

　　SCLK＝＞SCLK，

　　SDIN＝＞SDIN，

　　VBAT＝＞VBAT，

　　VDD＝＞VDD，

　?。?）在系統生成的user＿logic．v文件中，用Verilog語言進行邏輯設計，實現寄存器和SPI對應端口連接并實時讀取，主要代碼如下。其中slv＿reg0為IP核寄存器，tmp為用戶定義臨時寄存器，tmp的每一位和IP端口一一對應。實現把slv＿reg0寄存器低6位實時傳給tmp寄存器，通過對寄存器slv＿reg0的寫操作達到控制6個引腳的時序。

　　always＠（posedgeBus2IP＿Clk）

　　begin

　　tmp＜＝slv＿reg0［5：0］；

　　end
