低軌小衛星通信是近年來衛星通信應用中一個方興未艾的重要領域，"創新一號"小衛星是我國研制的具有完全自主知識產權的存儲與轉發通信小衛星，cascom手持終端是專門為這顆小衛星研制的低功耗地面手持通信終端，支持調制數據速率達76．8kbps的BPSK窄帶信道?；?a target="_blank">TI公司的低功耗16位定點數字信號處理器TMS320VC5510(最高運算能力為200MIPS)，完全用軟件實現低中頻數字接收機，其中包括執行載波恢復功能的軟件鎖相環SPLL(Soft-ware Phase-Locked Loops)。在用浮點算法實現軟件鎖相環時，由于TMS320VC5510是一個定點DSP處理器；沒有浮點處理單元，只能用編譯器產生模擬浮點運算的指令，運算量需要67．2MIPS，效率很低，因此需要一種能在TMS320VC5510上執行的定點算法，有效地降低運算量。本文提出了一種48位定點擴展精度算法實現SPLL，提高了效率，減少了運算量，同時保證了環路計算的精度和動態范圍。

1 軟件鎖相環

1．1 軟件鎖相環的結構

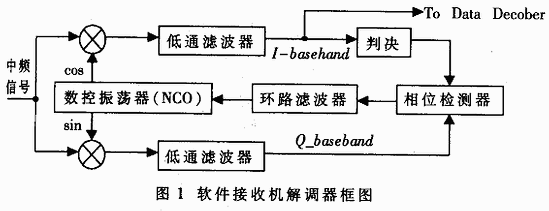

圖1表示軟件數字接收機中的解調器。它包括由改進的costas環路構成的載波跟蹤環路。

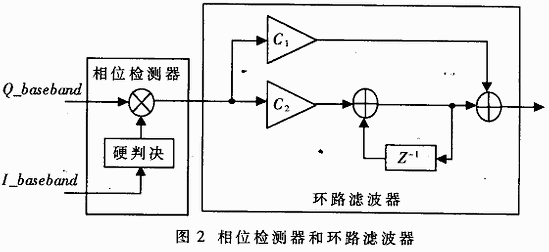

采樣后的中頻信號經過數字混頻，濾掉高頻分量，通過改進的costas環路產生控制信號，控制數控振蕩器(NCO)得到新的本振參考信號。其中的相位檢測器和環路濾波器結構如圖2所示。

1．2 軟件鎖相環的設計

由圖2可見，SPLL的計算由計算相位誤差和更新環路中間變量、輸出控制信號兩部分組成。算法描述可用偽碼白表示：

//中斷發生

{

//讀取基帶數據

I_baseband=I(n)

Q_baseband=Q(n)

//計算相相位誤差d(n)

    d(n)=sign(I_baseband)×K_norm**×Q_baseband

//更新環路中間變量s_pll(n)

s_pll(n)=C2×d(n)+s_pll(n-1)

//輸出控制信號Δf(n)

Δf(n)=C1×d(n)+s_pll(n)

//設置NCO載波頻率f(n)

f(n)=Δf(n)+f0***

}//end

注：**K_norm是歸一化因子，由I_baseband和Q_baseband和初始值決定：

***f0是固定的NCO中心頻率

算法描述中的中斷周期就是環呼采樣時間間隔。

中斷發生后，第一步讀取基帶同相項數據和正交項數據

I_baseband=I(n)=Acosθe    (1)

Q_baseband=Q(n_=Asinθe    (2)

A是基帶信號幅度，θe是相位誤差。第二步計算硬判決的同相數據乘以相位誤差。

d(n)=sign(I_baseband)×θe   (3)

其中硬判決函數如式（4），

以及θe≈sinθe.    (5)

由式（1）和（2）得：

由式（3）、（5）和（6）得：

即把同相數據硬判決后結果乘以正交項數據后再乘以歸一化因子K_norm。K_norm初始值由I_baseband和Q_baseband的初始值決定，

由于定時恢復環路和AGC(自動增益控制)環路的作用，K_norm在解調過程中近似保持恒定。第三步更新環路中間變量s_pll(n)，

s_pll(n)=C2×d(n)+s_pll(n)   (9)

第五步設置NCO載波頻率f(n),

f(n)=Δf(n)+f0     (10)

fo是固定的NCO中心頻率。至此，一次完整的SPLL計算完成。

在第三步和第四步計算中，環路濾波器系數Cl，C2可以通過環路采樣時間間隔T(或者環路更新時間間隔)、環路自由頻率ωn及環路阻尼系數ξ確定，如下兩式：

C1=(1/K0Kd)(8ξωnT)(4+4ωnT+(ωnT) 2  (11)

C2=1/K0Kd(4(ωnT)2/(4+4ξωnT+(ωnT )2    (12)

Kd為相位檢測器的增益，由于在實現軟件鎖相環時，基帶信號的同相和正交分量都經過歸一化處理，故Kd=1；K0為數控振蕩器的增益，K0=2πT。T為調制數據速率的倒數(1／76800)，ξ一般取0．707。在啟動載波恢復之前有一個頻率捕獲過程，通過1024點的FFT，可保證接收的中頻信號與本振信號之間的頻率差△f0最大.

2 48位定點擴展精度算法

圖3描述的算法在TMS320VC5510上用C語言直接利用浮點運算實現時，只能通過C編譯器產生模擬浮點運算的定點指令。這種方法效率很低，每次環路計算需花費875個指令周期。在調制數據速率為76．8kbps的數字接收機中，需要67．2MIPS的運算量。為了降低環路計算的運算量，同時保持浮點運算具有動態范圍大、精度高的優點，筆者提出了一種48位定點擴展精度計算的方法。參加運算的每個操作數由三個16位定點數W2、W1、W0級聯表示，其中高16位為二進制補碼的整數部分，低32位為二進制補碼的小數部分，符號位在最高位，粵可稱為Q15．32格式，如圖3所示。

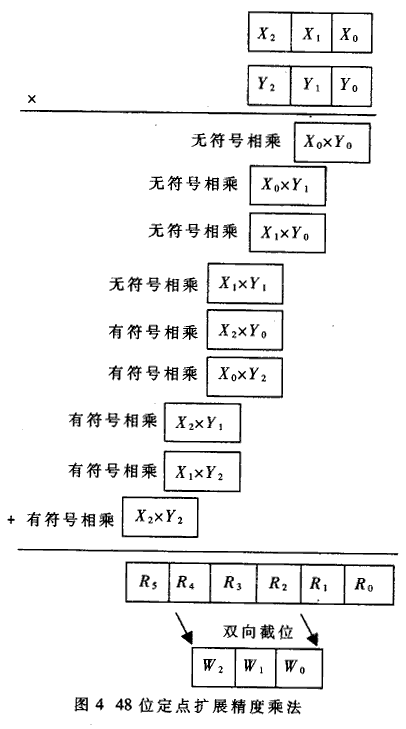

一個Q15．32 數的表示范圍是（-32768，32768），小數分辨率是1/232（2﹒3283e-10），遠遠超過16位定點表示的精度，即3e-5（1/2^15-1）。以下用加（ADD_ 48）、減(SUB_48)、乘(MULT_48)三種基本運算來說明定點擴展精度算法。操作數X由X2、X1、X0構成，操作數Y由Y2、Y1、Y0構成，結果W由W2、W1、W0構成。執行48位加法運算時，W2W1W0=X2X1X0十Y2Y1Y0，首先把小數部分X1X0和Y1Y0相加，結果保存到W1W0中，產生的進位位CARRY與X2、Y2相加，結果保存到W2。執行48位減法運算時，W2W1W0=X2X1X0－Y2Y1Y0，首先X1X0減去Y1Y0，結果保存到W1W0，產生借位位BORROW，再由X2減去Y2和借位位BORROW，結果保存到W2。兩個Q15．32數相乘時，乘積是一個Q30．64數，出于前面實現SPLL時對動態范圍和計算精度的要求，該Q30．64數可以雙向截位為Q15．32的48位定點數。具體做法是保留符號位和整數部分的低15位以及小數部分的高32位。48位定點數的乘法由圖4所示。

除了以上加、減、乘三種基本運算外，48位窄點擴展精度算法還包括取負(NEC-48)、數據拷貝(MOVE_48)兩種操作。取負操作即將X1X0取負，結果保存到W1W0，產生借位位BORROW，再用0減去X2和借位位BORROW，結果保存到w2；數據拷貝，即把X1X0拷貝到W1W0，X2拷貝到W2。

在TMS320VC5510可編程DSP的基礎上，利用48位定點擴展精度算法實現SPLL。在實現過程中，采取了模塊化的思路。首先，把SPLL整個環路計算封裝成一個可調用的C語言函數。函數參數包括C1、C2、K_norm、基帶信號的I及Q分量、環路中間變量、調整頻率。DSP的中斷例程(ISR)可以直接調用環路計算函數，而且通過輸入不同的Cl、C2，適用于不同的載波恢復環路中。另外，在函數內部用匯編語言進行編程，以充分利用DSP的計算能力，把48位定點擴展精度算法的五個基本操作封裝成用匯編指令寫的宏，對照計穿流程，調用這些宏，完成SPLL的核心計算部分。經統計，每次環路計算需132個指令周期，總的運算量10．1MIPS，是浮點算法運算量(67．2MIPS)的14％。

用48位擴展精度算法實現軟件接收機中的SPLL，解決了浮點算法運算量大的問題，同時還具備浮點算法動態范圍大、精度高的優點，已經成功應用于"創新一號"小衛星地面手持低功耗通信終端中。另外，本文提出的SPLL實現算法，通過修改環路濾波器系數，也可以應用在其他軟件接收機中，具有很好的擴展性。
