在許多單片機系統中常需要一些與時間有關的控制這就有需要使用實時時鐘，因?yàn)樵跍y(cè)控系統中需要做一些特殊數據的記錄及其出現時間的記錄。那么實時時鐘就能夠很好的解決這個問題，今天我們就來談?wù)刣s1302與單片機之間是如何作用聯系的，單片機又是如何對時鐘芯片進行操作的，一起來了解一下。

　　51單片機操作ds1302流程展示

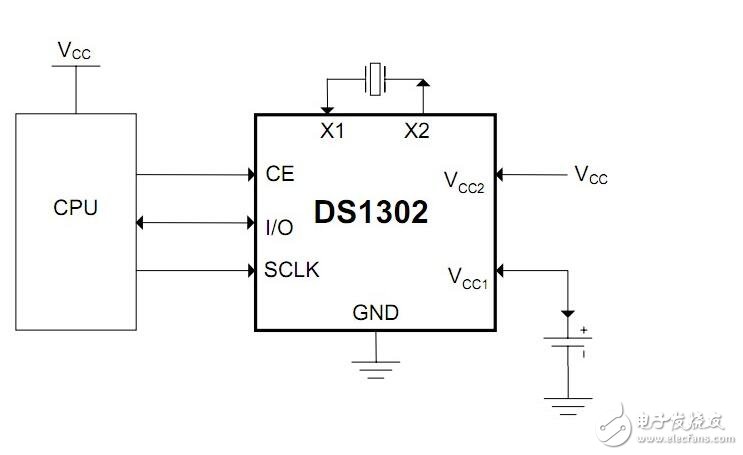

　　DS1302通過3根線與MCU連接串行數據發送，接收時鐘信號由MCU發送，可外接備用電池以便主電源斷電后不丟失數據，并可編程對備用電源充電。DS1302的結構如下：

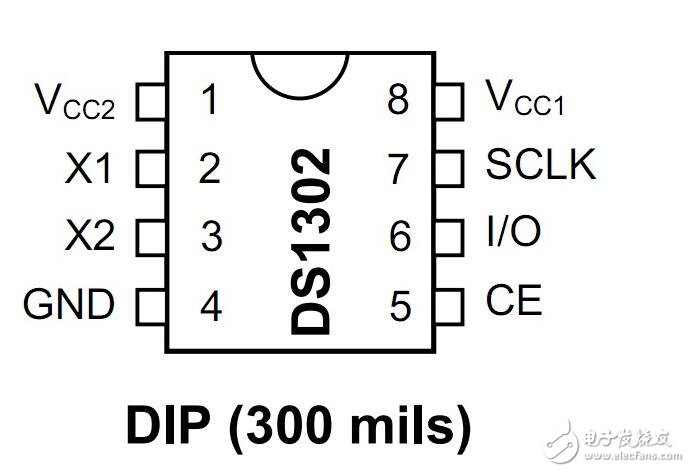

　　外部結構：

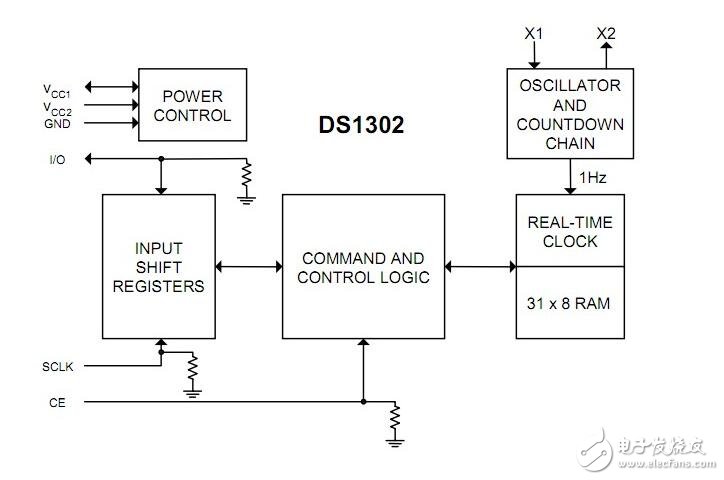

　　內部結構：

　　對DS1302的操作一般只有兩種：讀數據和寫數據。讀數據即讀出芯片RAM中的日期，時間等信息，寫數據即修改這些信息。數據的讀寫是以字節為單位操作的，讀操作函數要完成的功能便是傳入一個一字節表示特定的地址，函數返回該地址RAM中一字節或多字節的數據。寫操作函數需要傳入兩個參數：地址和要寫的數據；函數將要寫的一字節數據寫入給定的地址。

　　對于同一個內容，讀和寫通過地址中一個標志位來區分，因此表現出來就是讀和寫的地址不一樣，這樣芯片通過地址來區分你是要還是要寫；例如讀秒的地址是0x81，而寫秒的地址是0x80；因此我們首先就要寫讀數據和寫數據的兩個函數：

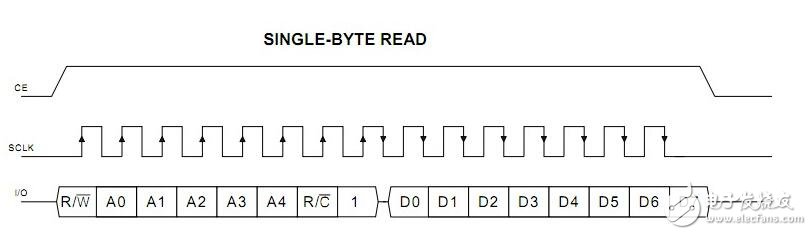

　　首先要分析讀操作的時序：

　　CE，SCLK，I/O是單片機與DS1302連接的三條線，要進行讀操作，首先把CE和SCLK置0，準備讀數據。CE是使能信號，只有他為高才能進行操作。讀數據操作實際上是先寫后讀的操 作，因?yàn)橐葘懭氲刂?，然后讀該地址的數據。圖中帶箭頭的脈沖跳變表示起作用的脈沖跳變，因此讀數據時上升沿有效，即SCLK從0變1的瞬間，I/O線上 的數據就會被寫入DS1302。

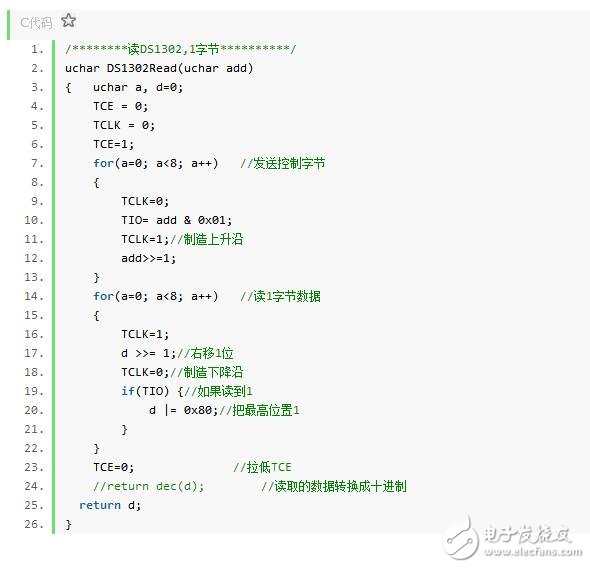

　　而讀出是下降沿有效，即DS1302會在每個下降沿的時候修改數據線上的數據，因此，從此刻到下一個下降沿的這段時間 內，MCU讀數據線上的數據都是正確的。要注意MCU寫完一個字節后第一個下降沿DS1302就開始送出數據了讀寫都是從低位到高位。所以就可以寫程序了：

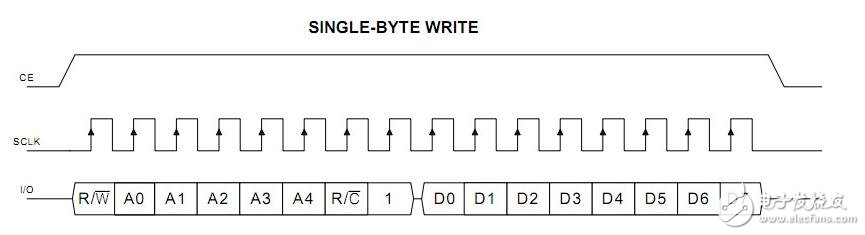

　　寫數據簡單，一次性把兩個字節全部寫進去就行了：

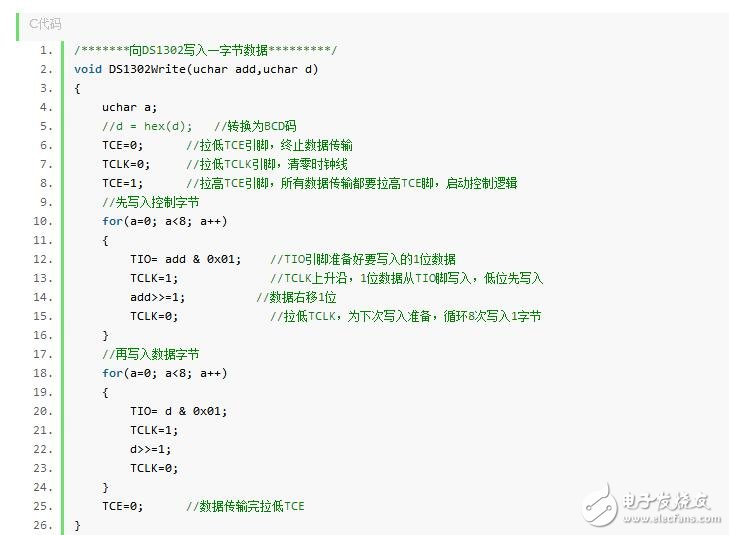

　　寫數據程序：

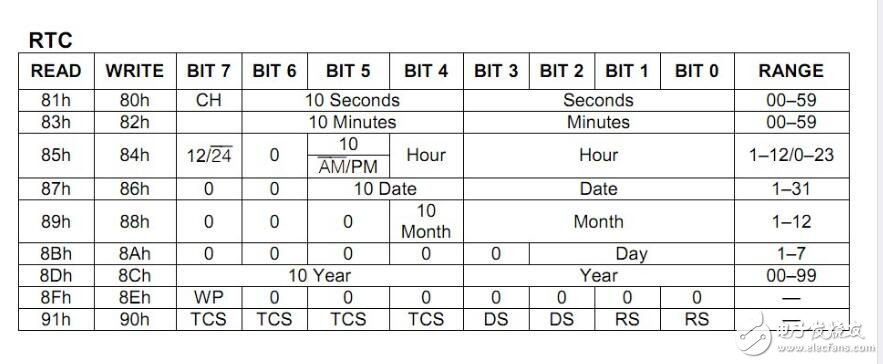

　　有了讀數據和寫數據功能，就成功了一半了，接下來就是要搞懂每個地址所對應數據的結構和含義：首先是與時間有關的，一般也就操作這些寄存器就可以讀寫時間。

　　前兩欄是地址，后面是各位所代表的含義：例如秒寄存器的最后一位bit7叫CH表示暫停時鐘的，比如說用代碼：

　　這樣就把地址為0x80寄存器的CH位置為1，其他位為0，這樣的操作就使時鐘暫停了，并且秒也置為0；但是單這樣操作是不能修改數據的，DS1302只有地址為0x8e的WP即寫保護開關可以隨意修改，其他數據要在寫保護開關關閉時才能寫，如：

　　另外使用寄存器0xbf/0xbe可以批量讀寫數據：

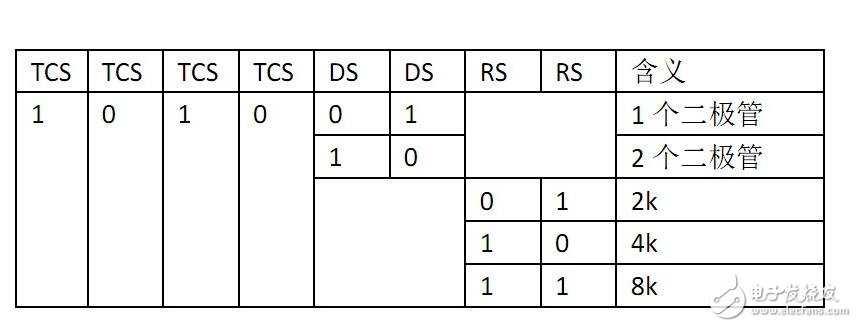

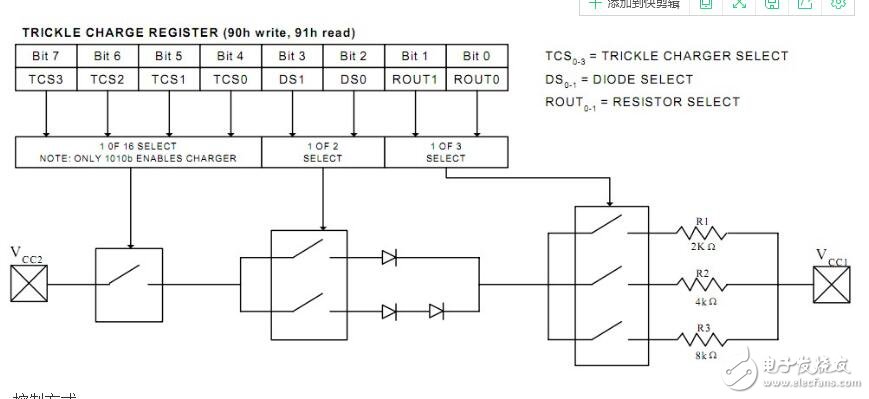

　　如果備用電池是充電電池或者電容，可以通過寄存器90h設置涓流充電二極管（1~2個）和電阻（2k，4k，8k）可選，要充電的話高四位必須是1010，低四位選擇二極管和電阻：

　　控制方式：

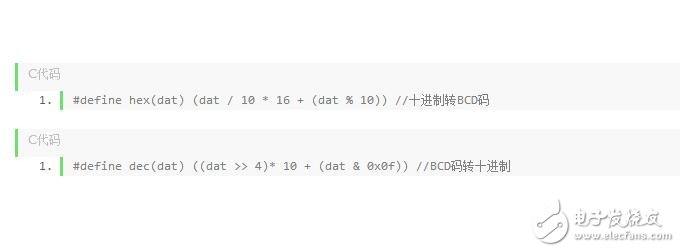

　　只有這六種控制方式，只要不在這六中之內，則斷電。從表中可以看到，我們從寄存器取得的時分秒等信息不能直接使用，因?yàn)樗母咚奈灰话愦硪晃淮?0，而低四位代表1，也就是用BCD碼表示的。如代表年的寄存器高四位以為就代表10年，而第四位只代表1年，所以在寫入的時候和讀取的時候還要做一些轉換。

　　所以，如果要在秒寄存器中寫入23，可以直接寫入0x23，也可以使用上面寫的預處理函數hex（23），效果一樣（hex（23）的作用就是把23轉換成0x23）。
