Fairchild推出最高達600W功率設計的諧振控制器--FAN7621

Fairchild Semiconductor 針對 LCD 和 PDP TV、服務器、游戲控制臺和 LED 照明應用的設計人員推出一款全新的諧振控制器FAN7621。這款諧振控制器能夠簡化設計，降低材料清單成本并提供先進的保護功能。

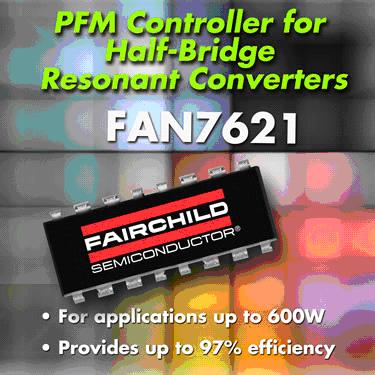

FAN7621采用16腳的SOP/DIP 封裝，整合了一個高側柵級驅動電路、一個電流受控(current-controlled)振蕩器、頻率限制電路、軟啟動和其它許多的保護功能。這款高度整合的器件可省去昂貴的外部電路如脈沖變壓器，不僅可以節省電路板的空間，還可降低整體的設計成本。FAN7621的內部高側柵級驅動電路則提供了另外一項消除共模雜訊的優勢，以確保卓越的抗噪性能，使應用能夠滿足嚴苛的EMI規范要求。為了進一步提高抗噪性能，F(xiàn)AN7621還為設計人員提供一種零電壓開關 (ZVS) 技術，能夠降低開關雜訊并允許使用尺寸較小而成本較低的EMI濾波器。

FAN7621具有穩健的保護功能如過壓保護 (OVP)、過流保護 (OCP)、異常過流保護 (AOCP) 和內部熱關斷等特性。其它的解決方案需要額外的元件才可以達到相同的保護水平，這將會增加設計的時間和整體的系統成本。

與傳統的硬開關轉換器拓?fù)湎啾�，F(xiàn)AN7621的ZVS 技術能夠顯著地降低 MOSFET 和整流器的開關損耗，將效率提升達10%，對于PDP TV等應用，效率可達97%。ZVS 技術的另一項附加優勢是可以大幅地降低開關雜訊，與硬開關技術相比，至少降低5dB。

供貨：樣品已在供應中

另外，要獲得 PDF格式的資料表和其它有用的信息，請?jiān)煸L以下網頁：
http://www.fairchildsemi.com/ds/FA/FAN7621.pdf
http://www.fairchildsemi.com/products/analog/fps.html

要獲得更多訊息，請?jiān)煸LFairchild的網頁，網址為：www.fairchildsemi.com。


Fairchild Semiconductor簡介

Fairchild Semiconductor 是全球首屈一指提供高能效功率類比和功率離散解決方案的領導廠商。作為功率專家 The Power Franchise®，F(xiàn)airchild 為消費、通訊、工業、可攜式設備、計算機和汽車系統提供業界最先進的半導體和封裝技術、制造能力和系統專業技術。Fairchild 是一家以應用主導及以解決方案為基礎的半導體供應商，其全面的 Global Power ResourceSM (全球功率資源) 包括提供在線設計工具和遍布全球的設計中心。詳情請?jiān)煸L網站： www.fairchildsemi.com。
