MAX2036 首款完全集成的8通道VGA，帶有片上CW多普勒波束成型器，用于高性能超聲成像設備

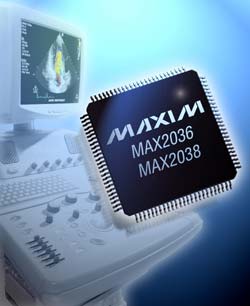

高度集成的8通道超聲VGA，帶有片上CW波束成型器

SUNNYVALE，CA。2009年8月6日。Maxim Integrated Products (NASDAQ：MXIM)推出業內首款完全集成的帶有片內連續波多普勒(CWD)波束成型器的SiGe可變?cè)鲆娣糯笃?VGA) MAX2036/MAX2038，器件專為高性能超聲成像應用而設計。MAX2036/MAX2038帶CWD波束成型器的8路VGA與現有的MAX2034 4通道低噪聲放大器(LNA)一起，能夠提供比同類競爭的集成方案更高的集成度、靈敏度和動態范圍以及更低的輸出參考噪聲。另外，MAX2036/MAX2038是目前市場上僅有的帶有完全集成的CWD波束成型器的方案，無需外部相位轉換IC、延時線、模擬開關和混頻器。

MAX2036/MAX2038具有與先前發布的MAX2035/MAX2037 VGA同樣優異的線性度和噪聲性能，并在此基礎上增加了片內8通道正交混頻器陣列和可編程LO相位發生器。正常工作期間，MAX2036/MAX2038可配置為使能VGA通路、關斷混頻器陣列(VGA模式)；或使能正交混頻器陣列、關斷VGA通路(CW模式)。CW模式下，LO分相器可以設置為4、8或16個正交相位，優化波束成型分辨率。

MAX2036/MAX2038具有檢測100kHz至1kHz以內的多普勒頻偏信號所要求的動態范圍和噪聲性能。混頻器和LO發生器具有極低的熱噪聲和抖動噪聲，900mVP-P、1.25MHz載波信號、1kHz頻偏時為-155dBc/Hz。這種極佳的噪聲性能對檢測流動血液產生的微弱的低速多普勒頻偏信號十分重要。在超聲系統中，由于存在極強的阻塞信號(通常稱為雜波)，因此很難檢測這些低速多普勒頻偏信號。多普勒測量必須在存在連續波傳輸信號的情況下進行，由固態組織和骨頭反射以及傳感器上發送與接收間的串?dāng)_產生的雜波信號在接收機輸入端可高達200mVP-P。這些雜波信號降低了接收機精確檢測微弱的低速多普勒信號(即那些CW載波附近的信號)的能力。MAX2036/MAX2038優異的近載波噪聲性能，使其在這些難以檢測的低速血流測量應用中具有極大的優勢。

與MAX2034 4通道LNA相結合，MAX2036/MAX2038在VGA模式下具有極低的級聯輸出參考噪聲(僅為20nV/)，是同類競爭芯片組方案的一半。該系列VGA的另一個關鍵特性是它們經過定制，可支持10位或12位ADC。MAX2036優化用于10位ADC，滿足更高的可變?cè)鲆娣秶�要求。MAX2038優化用于12位ADC，適用于需要利用ADC的初始分辨率實現優異的動態范圍的應用。

MAX2036/MAX2038提供100引腳TQFP無鉛封裝。芯片起價$39.98 (1000片起，美國離岸價)。
