高度集成HID鎮流器控制IC功能介紹
高度集成HID鎮流器控制IC功能豐富

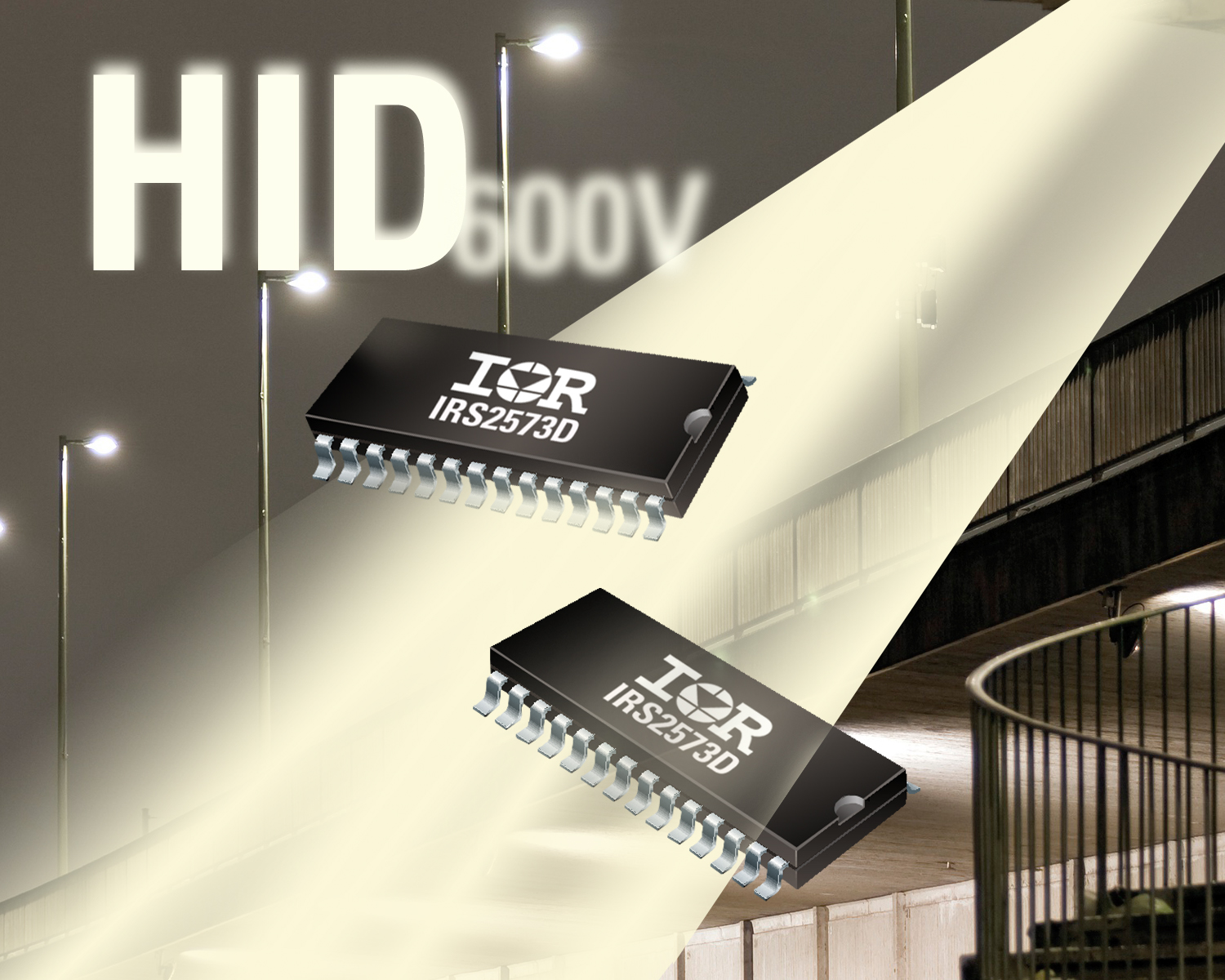

國際整流器公司 (International Rectifier,簡稱IR) 推出功能齊全的IRS2573DS高強度氣體放電燈 (HID) 電子鎮流器控制IC,適用于低、中、高功率通用工業用HID應用,包括零售店射燈、一般戶外照明應用和戶外街道照明。
IRS2573DS 600V IC結合了高側、雙模式降壓控制器和全橋驅動器。該器件新穎的降壓電路能夠在燈預熱過程中實現連續導通模式控制,以及穩態運行下的臨界導通模式。有關的全橋驅動器包含了所有高側和低側柵極驅動器輸出,以及高側電源電壓的集成式自舉MOSFET。
IR亞洲區銷售副總裁潘大偉表示:“如果采用傳統設計,在精確的范圍內控制HID燈的功率是一個復雜的設計挑戰。高度集成且功能豐富的IRS2573DS通過在一個芯片上提供完整的HID電子鎮流器系統專業技術,能夠讓已經進入照明市場的公司幾乎無需專業知識即可快速進軍HID市場。此外,因?yàn)榇蟛糠諬ID鎮流器系統電路已經集成到單一器件中,整體系統成本能夠大幅減少!
IRS2573DS提供了高度的靈活性和可編程性。這種新器件還集成了狀態機來控制在不同工作模式(包括點火、預熱、運行和故障模式)下的電燈,并采用乘法器電路來準確測量和控制燈的功率。此外,IRS2573DS還提供全面的故障檢測和故障計時電路來檢測開路、短路、無法點火、無法預熱和燈泡報廢等故障狀況,還有燈點火器和定時器。
產品基本規格
器件編號 IRS2573DS
封裝 SO28-WB
偏移電壓(V) 600
最大輸出電壓 (V) 15.6
輸出源電流(mA) 180
輸出灌電流 (mA) 260
死區時間(µsec) 1.2
新器件的數據表和應用說明已刊登于IR的網站www.i
IRS2573DS采用28引腳SO28-WB封裝,現正接受批量訂單。新器件不含鉛,也符合電子產品有害物質限制指令 (RoHS) 。
