亞德諾推出ADP1650內置I2C兼容接口的1.5 A LED閃光燈驅動器
ADP1650是一款用于高分辨率照相手機的超小尺寸、高效率單路白色LED閃光燈驅動器，可在低光照環境下提高圖像和視頻質量。這款器件集成了一個可編程1.5 MHz或3.0 MHz同步電感升壓轉換器、一個I2C兼容接口和一個1500 mA電流源。由于這款驅動器具有高開關頻率，因而可以采用1 mm高、低成本、1 mH小型電感，電流源允許LED陰極接地，以改善散熱性能，實現低EMI和緊湊布局。
這款LED驅動器在整個電池電壓范圍內都具有高效率，可以最大限度地提高輸入電源到LED電源的轉換效率，并使閃光時的電池電流降至最低?？删幊讨绷麟姵叵蘖鞴δ芸砂踩厥顾蠰ED VF和電池電壓條件下的LED電流達到最大。兩路獨立的TxMASK輸入可以在功率放大器電流上升時，迅速降低閃光燈LED電流和電池電流。I2C兼容接口支持定時器、電流和狀態位回讀編程特性，以實現工作狀態監控和安全控制。
ADP1650采用緊湊型12引腳、0.5 mm間距封裝，額定工作溫度范圍為−40℃至+125℃的結溫范圍。
ADP1650應用
支持相機功能的手機和智能電話
數碼相機、便攜式攝像機和PDA
特性及技術指標:
超小尺寸解決方案
2 mm × 1.5 mm、12引腳小型WLCSP封裝
最小尺寸的1 mm高、1 μH電感
LED電流源支持本地LED接地
進出LED的布線更簡單
LED散熱性能更佳
同步3 MHz PWM升壓轉換器，無需外部二極管
高效率：90%峰值
閃光時，降低輸入電池電流的高電平
在手電筒模式下，限制電池電流耗散
I2C 可編程
閃光燈模式中，一個LED的電流最高達1500 mA，所有條件下的精度為7%
手電筒模式中，電流最高達200 mA
可編程直流電池電流限制（4種設置）
可編程閃光定時器，最長1600 ms
低VBAT模式可自動降低LED電流
4位ADC用于LED VF、芯片/LED溫度回讀

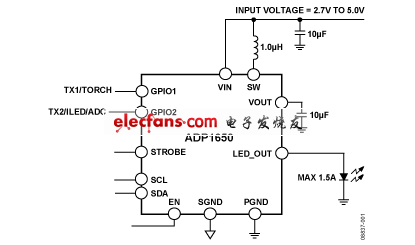

ADP1650功能框圖
