英飛凌新一代CoolMOS CFD2超結器件
隨著功率密度不斷提高，半橋(例如HID半橋或LLC)和全橋(例如ZVS全橋)等軟開關拓撲成為理想的解決方案。由于改善了功率器件上di/dt和dv/dt的動態性能，采用這些拓撲可降低系統的開關損耗，提高可靠性。這種情況主要出現在輕載條件下。事實證明，CoolMOS這樣的超結器件可以克服這個問題，由于其內部優化了反向恢復過程電荷載流子去除功能，并且消除內部寄生NPN雙極晶體管的栓鎖問題。通過增強注入載流子的結合率可大幅降低反向恢復電荷，而且增強結合率可降低關斷過程中的反向恢復峰值電流，并使反向恢復電荷大幅降低至約為原來的十分之一。對于優化體二極管(圖1)性能在硬開關條件下應用而言，反向恢復波形的形狀和印刷電路板的設計尤其重要。新一代CoolMOS 650V CFD2改進了體二極管反向恢復性能，而且給擊穿電壓留有更大的安全裕量。

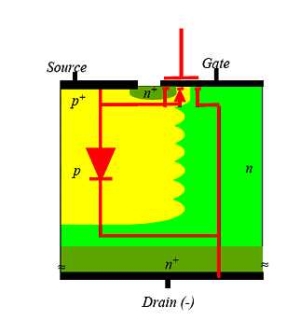

圖1 CoolMOS高壓功率MOSFET及其內部體二極管的橫截面示意圖。
反向恢復行為
新一代CoolMOS 650V CFD的反向恢復特性如圖2所示。與標準器件相比，新一代CoolMOS 650V CFD器件具備極低的反向恢復電荷Qrr、極短的反向恢復時間trr和極小的反向恢復電流最大值Irrm。

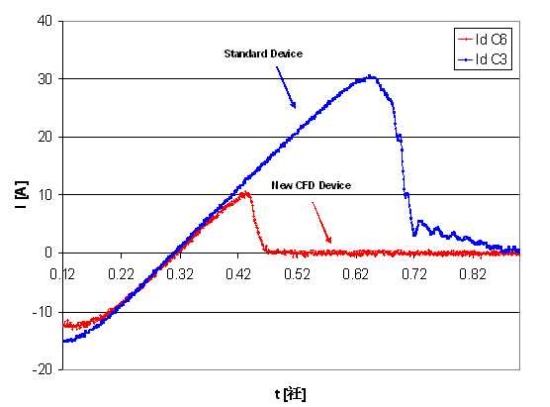

圖2是在di/dt=100A/μs、25°C和Vr=400V等條件下測量的反向恢復波形。相對于標準器件，新一代CFD器件具備極低的Qrr、trr和Irrm。
與此同時，盡管Qrr、trr和Irrm大幅降低，但這種新器件的波形仍然顯示出軟特性。這種特性十分適用于硬換流，旨在避免電壓過沖和確保器件可靠運行。
換流耐用性

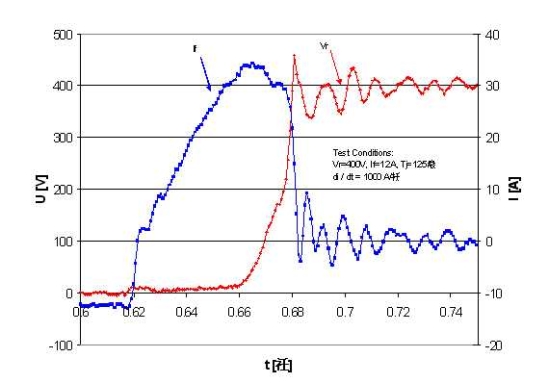

圖3新一代CoolMOS 650V CFD2器件的反向恢復波形。即使在測試儀達到最大功率條件下，這些器件也不會受損。
圖3的反向恢復測量結果(在di/dt " 2000A/μs的條件下)顯示了CoolMOS(tm) 650V CFD2器件的換流耐用性。
在這些條件下，無任何器件受損。相對于其他超結器件波動劇烈的波形，這些波形仍然顯示出了軟特性。顯而易見，這對于設計人員而言是一大優勢。設計人員可通過優化其應用，獲得最大性能，同時不必擔心器件在體二極管進行硬換流時發生損毀。
Qrr 和 trr 與溫度關系

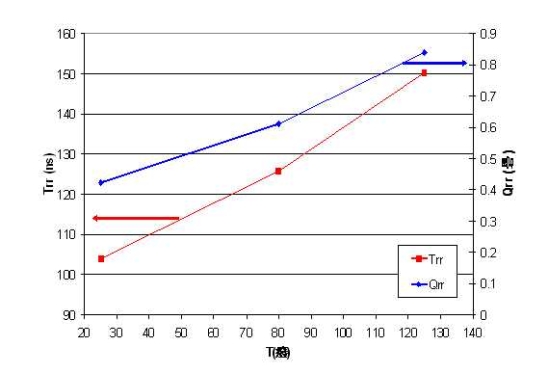

圖4 310mΩ 650V CFD器件的Qrr 和Trr 與溫度關系。
對于設計人員而言，了解Qrr和trr與溫度關系至關重要。Qrr和trr值會隨著溫度的升高而增大，這是因為器件中的載流子在高溫下不斷增加。圖4顯示了310mΩ 650V CFD2器件的Qrr和trr值與溫度的這種關系。從圖形可看出Qrr和 trr與溫度成線性關系。
Qrr 和Trr與通態電阻關系
另一個需要注意的重要方面是Qrr和trr與器件的通態電阻關系，如圖5和圖6所示。圖5和圖6將新一代基于C6技術的650V CFD2器件與英飛凌前代基于C3技術的600V CFD進行對比。

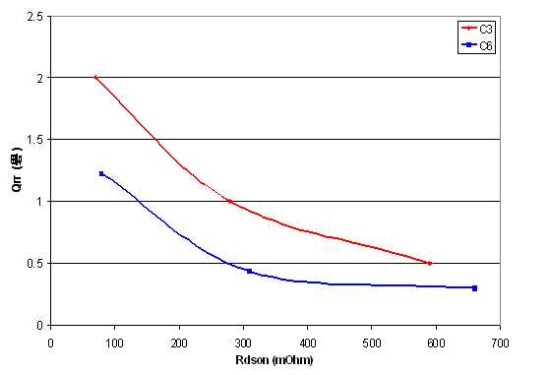

圖5 Qrr 與通態電阻關系，測量條件為25°C 。將80 mΩ、310 mΩ和 660mΩ650V CFD2器件與前代基于C3技術的600V CFD對比。
顯然，全新的650V CFD2器件相對于前代技術，在動態特性(Qrr、trr)和最低通態電阻之間達到更好的平衡。
