Avago Technologies日前宣布推出市場上最小的三通道反射編碼器。最新AEDR-850x編碼器備有可進行高分辨率測量的內置插值器，廣泛適用于各類應用，包括閉環步進電機、微型電機、打印機、復印機、讀卡機、胰島素泵以及其它類型的工業、消費類和醫療設備。

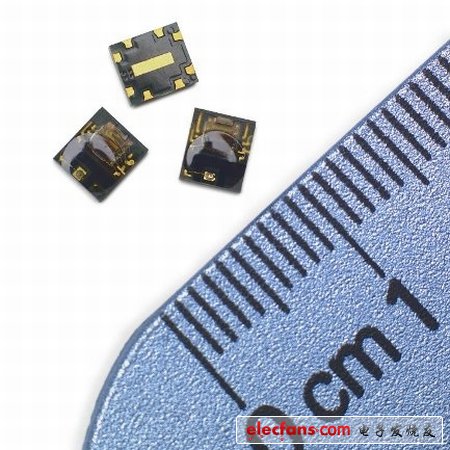

　　一個標準的反射編碼器模塊包括兩個用于方向感應的數字輸出通道，并要求另一個模塊一同工作用于索引目的。由于移動反饋應用需要高分辨率的測量，因此需要一個外部的插值設備。Avago AEDR-850x反射編碼器包含一個LED光源、光電檢測和插值電路以及三個通道，集體封裝于一個3.95mm x 3.40mm的封裝中。該模塊擁有每英寸304像素(每毫米12像素)的高分辨率編碼，并且具有緊湊、高度集成的特定，可實現更高水平的微型化，適合特別注重尺寸和空間的各種用途。

　　Avago將于太平洋時間2011年3月31日上午9點舉行一場網絡研討會，針對AEDR-850x編碼器提供一個概述。

　　“Avago的這款三通道高集成、緊湊型、高分辨率AEDR-850x編碼模塊具有真正的革命性，它使電機編碼系統有可能變得比以往任何時候都更小，”Avago 移動控制產品部總經理Hassan Hussain說，“這些創新的模塊可削減設計成本，為我們的客戶節省電路板空間，并拓展我們的反射編碼器在工業自動化和醫療領域的應用范圍。”

　　AEDR-850x編碼器提供達4X的插值，通過改變碼盤尺寸可實現多種分辨率的設計。光學模塊相對于霍爾效應設備，受EMI的影響顯著減小。在絕對操作溫度范圍-20°C到85°C內，這款堅固的編碼器適用于商業和工業操作環境。

　　AEDR-850x的其它性能

　　3.95mm x 3.40mm x 0.95mm的表面貼裝型無鉛封裝

　　TTL兼容，能夠和大多數信號處理電路直接接口

　　通過外部引腳可選擇 1X、2X和4X的插值

　　5V單電源

　　產品供貨情形

　　Avago AEDR-8500反射編碼器提供門控90o的信號，AEDR-8501編碼器提供門控180o的信號，而AEDR-8502編碼器提供無門控360o的信號。Avago直接銷售渠道及全球分銷合作伙伴將可于2011年4月提供樣品及產品。
