MAX14586,MAX14590 大電流過壓保護器
過電壓保護裝置的MAX14586/MAX14590具有低48mΩ(典型值)導通電阻(RON)的內部FET和故障保護電壓低電壓系統提供高達+36五當輸入電壓超過過壓閾值，內部FET關閉，以防止損壞的保護元件。

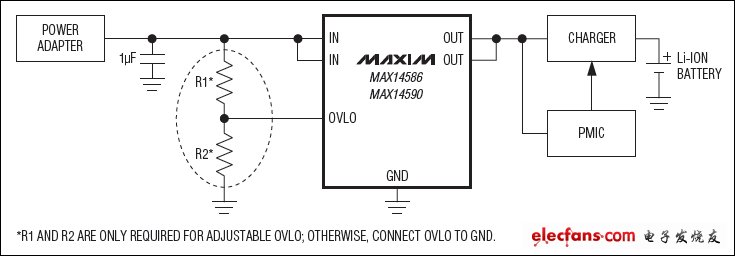

過壓保護閾值可調節之間的任何4V的電壓和20V可選的外部電阻。隨著OVLO門輸入低于外部OVLO門電壓設定選擇，設備自動選擇內部準確行程閾值。內部(OVLO門)，過壓閾值預設為7V的典型(MAX14586)或15V典型值(MAX14590)。這些器件還免受過流活動由一個內部熱關機。
該MAX14586/MAX14590是提供小型的8引腳TDFN封裝，帶有裸焊盤封裝，工作在-40 ° C至+85 ° C擴展級溫度范圍
關鍵特性
保護高功率便攜式設備
寬工作輸入電壓保護+2.2 V至+36從V
第3A的連續電流能力
綜合40mΩ(典型值)的N溝道MOSFET開關
靈活的過電壓保護設計
可調過壓保護跳閘
閾值可調節范圍寬OVLO門從4 V至+20 V的
預置內部準確OVLO門閾值：
7V的±2.9%(MAX14586)
15V的±3.3%(MAX14590)
其他保護功能提高系統的可靠性
軟啟動，以盡量減少浪涌電流
15毫秒內啟動防抖動
熱關斷保護
最大限度地減少PCB面積
8引腳TDFN封裝(采用2mm x 2mm)封裝
