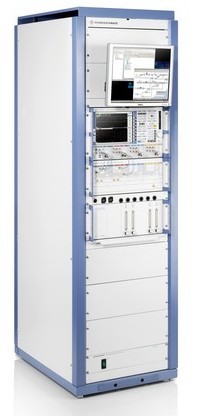

羅德與施瓦茨公司(R&S)推出了新型應用于有源相控陣?yán)走_(dá)設備研制的測試系統R&S TS6710。該系統具有高度的靈活性，是交鑰匙式的測試系統。標準的模塊化結構使R&S TS6710既適用于研發測試也適用于生產線測試。用戶可以直接使用系統內預設的多種測試方案，也可以根據特定需求對測試流程進行重新安排，大大簡化了測試的工作量。特別地，在為用戶配置該測試系統時，R&S公司無須了解待測T/R組件的任何技術細節。作為業內測試速度最快的系統，R&S TS6710可以在不到4分鐘的時間內完成25,000次T/R組件的測量。該系統僅由三臺設備組成，配置極為緊湊。擴展測試頻率范圍從1 GHz至24 GHz。

　　有源相控陣?yán)走_(dá)基于波束的電控掃描原理，在外層空間研究、航天和國防領域有著越來越廣泛的應用前景。2010年7月，由多國組成的歐洲雷達集團(Euroradar consortium)決定更加集中的研制有源相控陣?yán)走_(dá)。為緊密配合并推動研制進程，R&S公司推出了應用于有源相控陣?yán)走_(dá)模塊的交鑰匙式的自動測試系統R&S TS6710。系統由三部分構成：矢量網絡分析儀R&S ZVA用于射頻測試，控制平臺R&S OSP用于射頻信號的切換，測試平臺R&S TSVP用于被測的T/R組件控制和供電。

　　R&S TS6710具有極快的測試速度和杰出的性能，能夠在不到4分鐘的時間內對T/R組件進行25,000次性能參數測量。這意味著R&S TS6710的速度比業內其它類似的測試系統快十倍。該系統可以測量任何相位-衰減量組合的S參數，噪聲系數，輸出功率，交調以及雜散抑制等指標，同時極快的測量速度在生產線上具有巨大的優勢。一般在生產線上只需對單只T/R組件進行2500次測量，在這種情況下，R&S TS6710完成對一個T/R組件的測試只需15秒鐘，并且可以同時對兩個T/R模塊進行測試。用戶也可以選擇不同的配置完成同時對最多8個被測件進行并行測量。

　　R&S公司非常重視保密和與安全相關的規定和需求。在為用戶配置該系統的時候，R&S公司并不需要了解被測件的任何詳細信息。例如有源相控陣?yán)走_(dá)的核心指標——工作頻率，對R&S TS6710的制造者來說并不需要了解。該系統的標稱頻率范圍從1GHz至24GHz，用戶無須指定被測件的使用帶寬，這與其它公司的系統不同。R&S TS6710覆蓋所有相關的頻率范圍，甚至可以為將來的帶寬更寬的雷達所用。

　　通過參考T/R組件測量的方案庫會使操作非常方便。任何一種測試方案都可以按需配置，采用C#編寫的測試程序源代碼也會連同系統一起交付。用戶可以使用系統軟件來編輯所有的測試流程。
