從以太網絡供電獲得最大功率的解決方案：

下降法

　　DC/DC 并聯電源普遍使用的一項技術，就是所謂的下降法。如果并聯電源的輸出電壓降低，負載電流升高，并聯電源將會分享電流。這種方式不需要在電源之間通訊，也不會出現單一錯誤失效的情形，而且需要的附加零件非常少。如果使用電流模式控制，只需要限制控制回路的直流電增益，就能產生與負載電流的增減成正比的輸出電壓下降。

　　遺憾的是，下降分享方式并非十分精確。如果將這些電源以并聯方式連接，在沒有負載的情況下，一般會由輸出最高的電源調節輸出電壓。如果電源使用如圖1所示的二極管調節，最低輸出的電源將不會輸出任何電流。隨著負載電流增加，輸出電壓開始下降，由具有最高輸出電壓的電源提供所有電流，直到輸出值下降至5.25V，之后輸出第二高的電源開始提供電流。以上述假設的最差情況公差來看，在最低輸出電壓電源開始作用之前，第一個電源已提供 70%左右的輸出功率，這種現象并不理想，因?yàn)椴粔蚩煽浚贿^在某些狀況下可能可以接受。隨著負載電流進一步增加，第一個電源可能到達極限，之后由剩余的兩個電源負責增加電流，從而達到全功率操作。

　　具有同步整流功能的電源架構，可以讓電源供應或吸入輸出電流，這對于此種控制方法會造成很大的問題。在極端的情況下，單一電源可能會試圖調節高電流端與低電流端。如果在沒有負載時發生這種情況，有些電源會供應電流至輸出，同時有些電源則會由輸出端吸入電流，這樣會從某個電源獲得功率，再饋電至第二個電源，而不會將功率傳送至負載；因此建議在零安培時停用同步整流。

　　交錯式返馳

　　平衡多重輸入功率的另一項技術為交錯法。交錯法和下降法一樣，它針對每個輸入使用不同的功率級，并將電源供應至一個共同輸出。和下降法不同之處，在于交錯功率級(或稱相位)共享一個通用的一次側(primary side)控制器，這種方式可以降低成本，每個功率級也可在反相位(out of phase)時同步。同步可以降低輸出電容器的漣波電流，因此可使用較小的輸出濾波器。在交錯法中，所有功率輸入必須共享同一回路，因此在某些應用中無法使用這種方法。

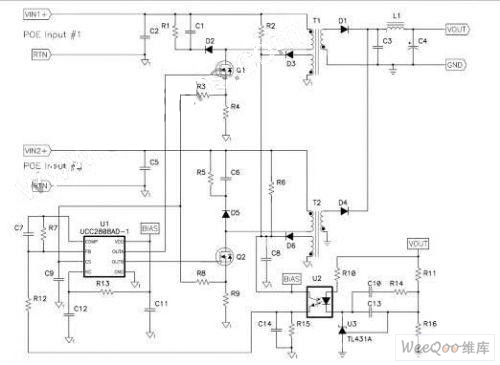

　　圖1：推挽式控制器驅動交錯式返馳。

　　許多脈寬調變(PWM)控制器專門針對交錯法進行設計，如果只需要兩種相位，可以使用推挽式控制器(push-pull controller)執行交錯法，以大幅降低成本。圖1為二相位交錯式返馳電源，使用類似UCC2808的推挽式控制器，這種芯片會限制每個相位的負載周期至50%，并將兩個功率級以180度的反相位方式進行轉換。這種推挽式控制器使用峰值電流模式控制，可以讓兩種相位保持在接近相同的峰值電流值。在非連續返馳中，每個相位的輸出功率，與初級峰值電流的平方值成正比，因此可自然平衡由兩個輸入電源獲得的功率。這種技術可以使兩個輸入電源的功率差距縮減到 5%以內。初級金氧半場效晶體管(MOSFET)的切換延遲是造成不均衡狀態的主要原因，在兩個輸入電壓不相等時情況最糟。由控制器所提供的峰值電流限制，會限制由二個輸入端獲得的最大功率，而負載周期箝位會在欠壓與失效狀況下限制輸入電流。

　　使用二次側負載分享控制器來分享功率

　　在多個輸入間分享功率的第三種方式，是透過二次側負載分享芯片來實現。采用這種方式，具有遠程感測能力的獨立電源，不管數量多寡，均可共享同一輸出。負載分享芯片常與電源模塊共享，請參考圖2的范例。一個分流電阻被用來測量每個轉換器所供應的電流。因?yàn)楣钆c寄生阻抗，其中一個電源將供應較多的電流，此電源會作為主電源，并將在負載分享(LS)總線上設定電壓，從屬單元使用此負載分享總線電壓作為輸入?yún)⒖?，以控制自己的輸出電流。如果要調整從屬單元，可以在從屬轉換器的遠程感測導線上注入電壓，這樣可從主電源控制負載的輸出電壓，保持良好的負載調節。使用這種主/從方式，可以產生非常好的電流分享準確度，一般來說在完全負載時優于3%。

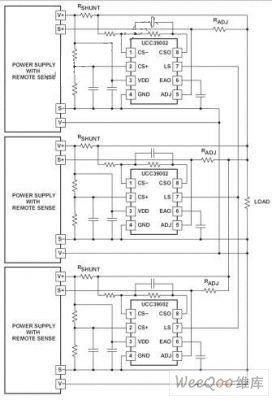

　　圖2：UCC39002負載分享控制器可以并聯獨立電源。

　　由于每個并聯電源都需要一個負載分享控制器，以及外部的分立組件，因此這種方法的組件數量與成本略高于下降法與交錯法。此外，不建議同時使用負載分享控制器與同步整流器，因?yàn)榭赡茉趩踊蚣尤搿⒁瞥齻€別電源時發生問題。

　　主/從隔離一次側電流分享

　　另一項可使用于并聯電源的技術，就是感測一個初級電流(主)，然后與另一個電流比較(從)。不論使用光耦合器或電流變壓器，都可以在電源間傳輸電流信息，同時維持隔離狀態。電流變壓器是最佳選擇，因?yàn)榭梢杂米畹偷某杀具_(dá)到良好效能。此外，相較于光耦合器，電流變壓器具有良好的準確度。電流變壓器的準確度由圈數比公差與電阻公差所決定，前者優于2%，后者數值一般為1%。光耦合器的準確度則依賴電流轉換率公差，最好的狀況為30%。

　　本文小結

　　下降法是最簡單的方式，也是成本最低廉的方式之一，不過效能最差，但不會發生單點失效情形。一般而言，效能最佳的技術是負載分享控制器，也是最昂貴的解決方案。使用交錯初級控制器或光耦合器／電流變壓器技術，可以在成本與效能間取得平衡。此外像是同步整流器的使用、以太網絡供電輸入數目、以太網絡供電輸入是否需要彼此隔離，這些額外因素都需要考慮，才能決定應該選用何種方法。為你的應用使用適當?shù)募夹g(shù)，可由以太網絡供電獲得最大功率。
