RS232

　　RS232是一種異步傳輸標準接口。通常 RS-232 接口以9個引腳 （DB-9） 或是25個引腳 （DB-25） 的型態出現 。RS232最常用的連接方式是三根線：一條發送線、一條接收線及一條地線。

　　電平信號：邏輯1（MARK）=-3V～-15V，邏輯0（SPACE）=+3～+15V

　　傳輸距離：RS-232-C標準規定，驅動器允許有2500pF的電容負載，通信距離將受此電容限制，例如，采用150pF/m的通信電纜時，最大通信距離為15m；若每米電纜的電容量減小，通信距離可以增加。傳輸距離短的另一原因是RS-232屬單端信號傳送，存在共地噪聲和不能抑制共模干擾（兩條傳輸線上的信號同時變大或變小）等問題，因此一般用于20m以內的通信。

　　RS232不能實現多機通信。

　　原因：RS232為全雙工的通信方式，一般的連接方式都為TTL電平《--電平轉換芯片--》RS232電平，線路空閑時發送和接收的TTL電平都是高電平，電平轉換芯片之后得到的RS232電平總是低?，F(xiàn)在假設A為主機，B和C為從機，那么A想給B發送信號的時候沒有問題，因?yàn)锳的TXD線連接在B和C的RXD線上面，此時B和C的RXD線都是正常的處于等待接收（空閑）的狀態，但是如果B如果收到信號想給A回復的時候，B的TXD與C的TXD線都同A的RXD線連接在一起的，B此時處于發送數據的狀態（B即想控制自己的TXD線高低電平之間變化），然而C此時處于空閑狀態（C想保證自己的TXD線為低電平不變），這個時候B和C的TXD線之間就出現了通信沖突。所以RS232可以實現點對點的通信方式，但這種方式不能實現組網的功能。

　　傳輸速率：RS232的傳輸速率較慢，能夠達到1Mbps的已經比較少。

　　RS485

　　RS485一般采用兩線制傳輸：A、B兩條傳輸線。

　　電平信號：-2V～-6V表示“0”，+2V～+6V表示“1”，電壓為A-B的電壓。

　　傳輸距離：一般1Km以內都沒有問題。理論上，通信速率在100Kpbs及以下時，RS485的最長傳輸距離可達1200米，但在實際應用中傳輸?shù)木嚯x也因芯片及電纜的傳輸特性而所差異。在傳輸過程中可以采用增加中繼的方法對信號進行放大，最多可以加八個中繼，也就是說理論上RS485的最大傳輸距離可以達到9.6公里。如果真需要長距離傳輸，可以采用光纖為傳播介質，收發兩端各加一個光電轉換器，多模光纖的傳輸距離是5~10公里，而采用單模光纖可達50公里的傳播距離。

　　RS485可以實現多機通信。

　　原因：RS485為半雙工通信方式，即分時實現收和發?？偩€空閑的狀態下需要保證狀態為邏輯1，也就是A-B的電壓符合邏輯1的電平值。假設此時1為主機，2和3為從機，數據線的連接方式為1，2，3的A連接在一起，1，2，3的B也連接在一起，不存在RS232連接方式的問題。

　　補充：

　　同步傳輸是一種以數據塊為傳輸單位的數據傳輸方式，該方式下數據塊與數據塊之間的時間間隔是固定的，必須嚴格地規定它們的時間關系。每個數據塊的頭部和尾部都要附加一個特殊的字符或比特序列，標記一個數據塊的開始和結束，一般還要附加一個校驗序列，以便對數據塊進行差錯控制。

　　異步傳輸（Asynchronous Transmission）： 異步傳輸將比特分成小組進行傳送，小組可以是8位的1個字符或更長。發送方可以在任何時刻發送這些比特組，而接收方從不知道它們會在什么時候到達。一個常見的例子是計算機鍵盤與主機的通信。

　　同步異步的區別主要就在于收發雙方的時鐘是否同步。

　　波特率計算：如果設置波特率為115200，數據位為8bit，起始位為1bit，結束位為1bit，校驗位為1bit；

　　那1s鐘不間斷可傳送的字符（1bit起始位+8bit數據位+1bit校驗位+1bit結束位，共11bit）為115200/11=10472；10472/1024結果約為10.227所以速率約為10kB/ps。

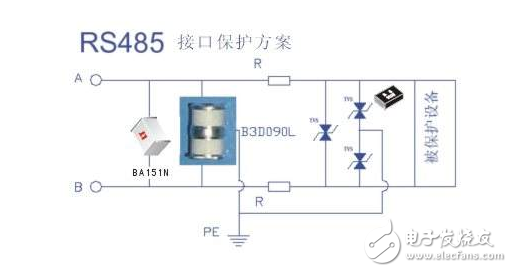

　　RS232協議和RS485協議有什么不同？

　　典型的串行通訊標準是RS232和RS485.它們定義了電壓，阻抗等。但不對軟件協議給予定義區別于RS232， RS485的特性包括：

　　1. RS-485的電氣特性：邏輯“1”以兩線間的電壓差為+（2—6） V表示;邏輯“0”以兩線間的電壓差為-（2—6）V表示。接口信號電平比RS -232-C降低了，就不易損壞接口電路的芯片，且該電平與TTL電平兼容，可方便與TTL 電路連接。

　　2. RS-485的數據最高傳輸速率為10Mbps

　　3. RS-485接口是采用平衡驅動器和差分接收器的組合，抗共模干能力增強，即抗噪聲干擾性好。

　　4. RS-485接口的最大傳輸距離標準值為4000英尺，實際上可達 3000米，另外RS-232-C接口在總線上只允許連接1個收發器，即單站能力。而 RS-485接口在總線上是允許連接多達128個收發器。即具有多站能力，這樣用戶可以利用單一的RS-485接口方便地建立起設備網絡。 因RS-485接口具有良好的抗噪聲干擾性，長的傳輸距離和多站能力等上述優點就使其成為首選的串行接口。因?yàn)镽S485接口組成的半雙工網絡 ，一般只需二根連線，所以RS485接口均采用屏蔽雙絞線傳輸。 RS485接口連接器采用DB-9的9芯插頭座，與智能終端RS485接口采用DB-9（孔） ，與鍵盤連接的鍵盤接口RS485采用DB-9（針）。
