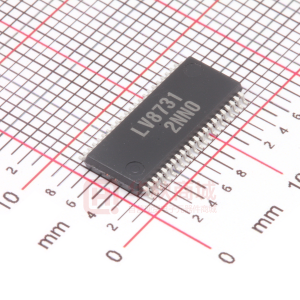

LV8731V 步進電機驅動器 PWM 恒流控制
數據：
數據表：PWM恒流控制步進電機驅動器
LV8731V是一款雙通道H橋驅動器IC，可以切換步進電機驅動器，它具有微步驅動功能，支持4W 1-2相激勵，以及兩個通道的有刷電機驅動器，支持電機的正向，反向，制動和待機。它非常適用于驅動有刷直流電機和步進電機，用于辦公設備和娛樂應用。
| 特性 | 優勢 |
- 導通電阻低（上側：0.3Ω;下側：0.25Ω;上部總電阻）和更低：0.55Ω; Ta = 25°C，IO = 2A）
| |
- 激勵模式可設置為2階段，1-2階段，W1-2階段或4W1-2階段
| |
| | |
- 輸入短路保護電路（可選擇鎖存型或自動復位型）
| |
| | |
| | |
- 單通道PWM電流控制步進電機驅動器（可選配直流電機驅動器）通道2）合并。
|
| |
- 激勵步驟僅通過步進信號輸入進行
|
| |
| 應用 | 終端產品 |
- 步進/有刷直流電機
- 計算和外圍設備
- 工業
| - 打印機
- 平板掃描儀
- 噴墨打印機
- 多功能打印機
- 文檔掃描儀
- PoE安全相機
- 老虎機
- 自動售貨機
- 取款機
|
電路圖、引腳圖和封裝圖
![]()
