數據： ICL7660CSA+ 數據手冊
| 屬性 | 參數值 |
|---|---|
| 型號 | ICL7660CSA+ |
| 描述 | IC REG CHARG PUMP INV 20MA 8SOIC |
| 制造商 | Maxim Integrated |
| 品牌 | Maxim Integrated |
| 系列 | - |
| 包裝 | Tube |
| 供貨狀態 | Active |
| 功能 | 比率metric |
| 輸出 配置 | Positive or Negative |
| Topology | Charge Pump |
| 輸出類型 | Fixed |
| Number of 輸出s | 1 |
| Voltage - 輸入 (Min) | 1.5V |
| Voltage - 輸入 (最大) | 10V |
| Voltage - 輸出 (Min/Fixed) | -Vin, nVin, Vin/2 |
| Voltage - 輸出 (最大) | - |
| Current - 輸出 | 20mA |
| 頻率 - Switching | 10kHz |
| Synchronous Rectifier | No |
| 工作溫度 | 0°C ~ 70°C (TA) |
| 安裝類型 | Surface Mount |
| 封裝 | 8-SOIC (0.154"", 3.90mm Width) |
| 制造商封裝 | 8-SOIC |

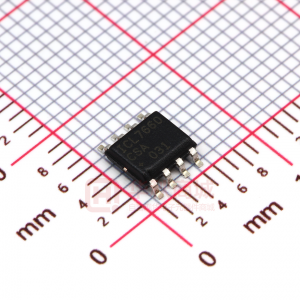

型號：ICL7660CSA 封裝：SOP-8
品牌：TDSEMIC 描述：ICL7660CSA是采用CMOS工藝制造的單片DC/DC電壓轉換集成電路。具有反轉、倍壓、分壓及多倍電壓輸出。芯片管腳定義與ICL7660CSA一致?？稍?.5V/10V范圍內穩定工作，且在整個溫度范圍內無需外加任何二極管。每0.5V壓降可釋放10mA的電流。利用BOOST輸入端可將振蕩器頻率提高到音頻頻段以上，減小了輸出紋波，因此，可減小對外部電容容量大小的要求。ICL7660CSA集低靜態電流和高轉換效率于一身，芯片內置了振蕩器控制電路和四個功率MOSFET轉換開關。應用方式包括：負壓發生，倍電壓發生，和輸入電壓1/2分壓。
金額：￥0.86000
去購買

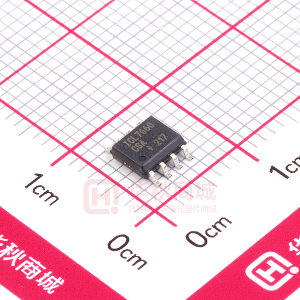

型號：ICL7660CSA+T 封裝：SOIC-8
品牌：Maxim 描述：充電泵 開關穩壓器 IC 正或負 固定 -Vin，nVin，Vin/2 1 輸出 20mA 8-SOIC（0.154"，3.90mm 寬）
金額：￥
去購買
型號：ICL7660CSA+T 封裝：SOIC-8
品牌：ADI 描述：充電泵 開關穩壓器 IC 正或負 固定 -Vin，nVin，Vin/2 1 輸出 20mA 8-SOIC（0.154"，3.90mm 寬）
金額：￥3.22560
