DRV5053 DRV5053 數字鎖存霍爾效應傳感器

數據： DRV5053 模擬雙極霍爾效應傳感器數據表 (Rev. B)

描述

DRV5053器件是一款斬波穩定霍爾IC，能夠在整個溫度范圍內提供具有出色靈敏度穩定性和集成保護特性的磁場感測解決方案。

0V至2V模擬輸出可對施加的磁感應強度做出線性響應，并且能夠辨別磁場方向的極性。反向極性保護高達-22V的寬工作電壓范圍（至38V）使得此器件適用于廣泛的和消費類應用。

針對反向電源情況，負載突降和輸出短路或過流提供內部保護功能。

特性

線性輸出霍爾傳感器
出色的溫度穩定性
- 溫度范圍內的靈敏度為±10％
高靈敏度選項：
- -11mV /mT（OA，請見）
- -23mV /mT（ PA）
- -45mV /mT（RA）
- -90mV /mT（VA）
- + 23mV /mT（CA）
- + 45mV /mT（EA）
支持寬電壓范圍
- 至38V
- 無需外部穩壓器
放大的輸出級
- 2.3mA灌電流，300μA拉電流
輸出電壓：0.2V至1.8V
- B = 0mT，OUT = 1V
快速上電：35μs
小型封裝尺寸
- 插入式3引腳系統級封裝（SIP）（LPG）
  - 4.00mm×3.15mm
保護特性< /strong>

反向電源保護（高達-22V）

支持高達40V拋負載

輸出短路保護

應用

流量計

對接調整

振動校正

減震器控制

所有商標均為其各自所有者的財產。

參數 與其它產品相比?線性霍爾效應 傳感器

?

Type

Supply Voltage (Vcc) (Min) (V)

Supply Voltage (Vcc) (Max) (V)

Output

Accuracy (%)

Rating

Sensitivity (Typ) (mV/mT)

Operating Temperature Range (C)

Pin/Package

?

DRV5053 DRV5055 DRV5056

Bipolar ? ? Ratiometric Bipolar ? ? Ratiometric Unipolar ? ?

2.5 ? ? 3 ? ? 3 ? ?

38 ? ? 5.5 ? ? 5.5 ? ?

0.2 V to 1.8 V ? ? 0.2 V to Vcc ? ? 0.6 V to Vcc ? ?

70 ? ? 5 ? ? 5 ? ?

Catalog ? ? Catalog ? ? Catalog ? ?

-11
-23
-45
-90
+23
+45 ? ? 12.5
25
50
100 ? ? 25
50
100
200 ? ?

-40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ?

3SOT-23
3TO-92 ? ? 3SOT-23
3TO-92 ? ? 3SOT-23
3TO-92 ? ?

?
Type
Supply Voltage (Vcc) (Min) (V)
Supply Voltage (Vcc) (Max) (V)
Output
Accuracy (%)
Rating
Sensitivity (Typ) (mV/mT)
Operating Temperature Range (C)
Pin/Package
?

DRV5053	DRV5055	DRV5056
Bipolar ? ?	Ratiometric Bipolar ? ?	Ratiometric Unipolar ? ?
2.5 ? ?	3 ? ?	3 ? ?
38 ? ?	5.5 ? ?	5.5 ? ?
0.2 V to 1.8 V ? ?	0.2 V to Vcc ? ?	0.6 V to Vcc ? ?
70 ? ?	5 ? ?	5 ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?
-11 -23 -45 -90 +23 +45 ? ?	12.5 25 50 100 ? ?	25 50 100 200 ? ?
-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?
3SOT-23 3TO-92 ? ?	3SOT-23 3TO-92 ? ?	3SOT-23 3TO-92 ? ?

技術文檔

數據手冊（1）

DRV5053 模擬雙極霍爾效應傳感器數據表 (Rev. B)

元器件購買 DRV5053 相關庫存

霍爾開關

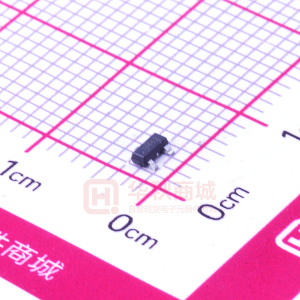

型號：DRV5053RAQDBZR 封裝：SOT-23
