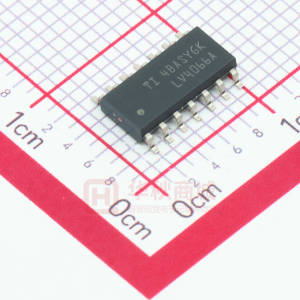

SN74LV4066A 四路雙向模擬開關

描述

這款四極硅柵CMOS模擬開關設計用于2 V至5.5 VV _CC操作。

這些開關設計用于處理模擬和數字信號。每個開關允許幅度高達5.5 V（峰值）的信號在任一方向傳輸。

每個開關部分都有自己的使能輸入控制（C）。施加到C的高電平電壓會打開相關的開關部分。

應用包括信號選通，斬波，調制或解調（調制解調器），以及用于模擬到數字和數字到信號的信號多路復用。模擬轉換系統。

2 V至5.5 VV _CC操作
支持混合模式電壓操作所有端口
高開關輸出電壓比
開關之間的低串?dāng)_
單獨的開關控制
極低的輸入電流
ESD保護超過JESD 22
- 2000-V人體模型（A114-A）
- 200-V機型（A115-A）
- 1000 V充電設備型號（C101）

?
Configuration
Number of Channels (#)
Power Supply Type
Vss (Min) (V)
Vss (Max) (V)
Vdd (Min) (V)
Vdd (Max) (V)
Ron (Typ) (Ohms)
Bandwidth (MHz)
Rating
Operating Temperature Range (C)
Package Size: mm2:W x L (PKG)
Package Group
Supply Range (Max)
Ron (Max) (Ohms)
Input/Output Continuous Current (Max) (mA)
Supply Current (Typ) (uA)
Supply Current (Max) (uA)
OFF-state leakage current (Max) (μA)
ON-state leakage current (Max) (μA)
Input/Output ON-state Capacitance (Typ) (pF)
Input/Output OFF-state Capacitance (Typ) (pF)
ESD Charged Device Model (kV)
ESD HBM (kV)
VIL (Max) (V)
VIH (Min) (V)
?

SN74LV4066A
1:1 SPST ? ?
4 ? ?
Single ? ?
N/A ? ?
N/A ? ?
2 ? ?
5.5 ? ?
21 ? ?
50 ? ?
Catalog ? ?
-40 to 85 ? ?
See datasheet (PDIP) 14SO: 80 mm2: 7.8 x 10.2(SO) 14SOIC: 52 mm2: 6 x 8.65(SOIC) 14SSOP: 48 mm2: 7.8 x 6.2(SSOP) 14TSSOP: 32 mm2: 6.4 x 5(TSSOP) 14TVSOP: 23 mm2: 6.4 x 3.6(TVSOP) 14VQFN: 12 mm2: 3.5 x 3.5(VQFN) ? ?
PDIP SO SOIC SSOP TSSOP TVSOP VQFN ? ?
5.5 ? ?
180 ? ?
28 ? ?
1 ? ?
35 ? ?
1 ? ?
1 ? ?
5.5 ? ?
5.5 ? ?
1 ? ?
2 ? ?
Vdd*.3 ? ?
Vdd*.7 ? ?

數據手冊（1）
