數據： TMP10x Temperature Sensor With I2C and SMBus Interface with Alert Function in SOT-23 Package 數據表

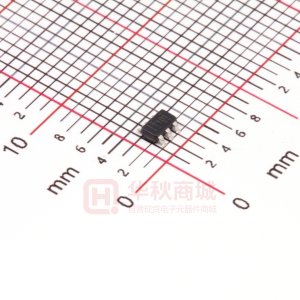

TMP100和TMP101器件是數字溫度傳感器，適用于負溫度系數（NTC）和正溫度系數（PTC）熱敏電阻更換。這些器件的典型精度為±1°C，無需校準或外部元件信號調理。設備溫度傳感器是高度線性的，不需要復雜的計算或查找表來獲得溫度。片上12位ADC的分辨率低至0.0625°C。這些器件采用6引腳SOT-23封裝。
TMP100和TMP101器件具有SMBus，雙線和I 2 C接口兼容性。 TMP100設備允許一條總線上最多八個設備。 TMP101器件提供SMBus報警功能，每條總線最多三個器件。
TMP100和TMP101器件是各種通信，計算機，消費類，環境，工業和儀器儀表應用中擴展溫度測量的理想選擇。
指定了TMP100和TMP101器件適用于-55°C至125°C的溫度范圍。
| Interface |
| Local Sensor Accuracy (Max) (+/- C) |
| Temp Resolution (Max) (bits) |
| Operating Temperature Range (C) |
| Supply Voltage (Min) (V) |
| Supply Voltage (Max) (V) |
| Supply Current (Typ) (uA) |
| Supply Current (Max) (uA) |
| Features |
| Addresses |
| Rating |
| Package Group |
| Package Size: mm2:W x L (PKG) |
| Iq (Typ) (uA) |
| TMP101 | LM73 | TMP100 |
|---|---|---|
| I2C, SMBus, 2-Wire | I2C, SMBus, 2-Wire | I2C, SMBus, 2-Wire |
| 2 | 1 | 2 |
| 12 | 14 | 12 |
| -55 to 125 | -40 to 150 | -55 to 125 |
| 2.7 | 2.7 | 2.7 |
| 5.5 | 5.5 | 5.5 |
| 45 | 320 | 45 |
| 75 | 550 | 75 |
|
Configurable Resolution Programmable Alert Fault Queue One-Shot Conversion Shutdown |
Configurable Resolution Programmable Alert One-Shot Conversion Shutdown UL Recognized |
Configurable Resolution One-Shot Conversion Shutdown |
| 3 | 6 | 8 |
| Catalog | Catalog | Catalog |
| SOT-23 | SOT-23-THIN | SOT-23 |
| 6SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) | 6SOT-23-THIN: 8 mm2: 2.8 x 2.9(SOT-23-THIN) | 6SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) |
| 45 | 320 | 45 |
