• 具有三個獨立的16位數據存儲器總線和一個程序存儲器總線的高級多總線架構
• 40位算術邏輯單元（ALU）包括一個40位桶形移位器和兩個獨立的40位累加器
• 17-×17位并行乘法器耦合到一個40位專用加法器，用于非流水線單周期乘法/累積（MAC）操作
• 比較，選擇和存儲單元（CSSU）以進行維特比算子的添加/比較選擇
• 指數編碼器以計算40的指數值單周期位累加器值
• 具有8個輔助寄存器和2個輔助寄存器算術單元（ARAU）的兩個地址發生器
• 具有總線保持器功能的數據總線
• 8M×16位最大可尋址外部程序空間的擴展尋址模式
• 128K×16位片上RAM組成：
  • 8個8K×16位的塊 - 芯片雙重訪問程序/數據RAM
  • 八個集團ks的8K×16位片上單次訪問程序RAM
• 為程序存儲器配置的16K×16位片上ROM
• 增強型外部并行接口（XIO2）
• 程序代碼的單指令重復和塊重復操作
• 用于更好程序和數據管理的塊存儲器移動指令
• 使用32位長字操作數的指令
• 使用兩個或三個操作數讀取的指令
• 使用并行存儲和并行加載的算術指令
• 條件存儲指令
• 快速從中斷返回
• 片上外設
  • 軟件可編程等待狀態發生器和可編程存儲區切換
  • 具有外部時鐘源的片上可編程鎖相環（PLL）時鐘發生器
  • 一個16位定時器
  • 六通道直接存儲器存取（DMA）控制器
  • 三個多通道緩沖串行端口（McBSP）
  • 8/16位增強型并行主機端口Inter面（HPI8 /16）
• 具有掉電模式的IDLE1，IDLE2和IDLE3指令的功耗控制
• CLKOUT關閉控制以禁用CLKOUT
• 基于片上掃描的仿真邏輯，IEEE Std 1149.1（JTAG）邊界掃描邏輯^（1）
• 144引腳球柵陣列（BGA） ）（GGU后綴）

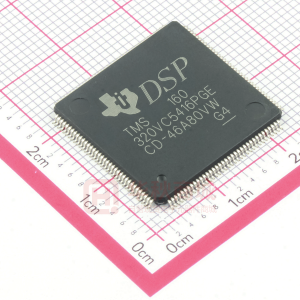

• 144引腳薄型四方扁平封裝（LQFP）（PGE后綴）
• 6.25-ns單周期定點指令執行時間（160 MIPS）
• 8.33-ns單周期定點指令執行時間（120 MIPS）
• 3.3-VI /O電源電壓（160和120 MIPS）
• 1.6V核電源電壓（160 MIPS）
• 1.5 V核電源電壓（120 MIPS）

^（1） IEEE標準1149.1-1990標準測試訪問端口和邊界掃描架構。
注意：本數據手冊旨在與 TMS320C54x一起使用？ DSP功能概述（文獻編號SPRU307）。
TMS320C54x，TMS320是Texas Instruments的商標。
所有商標均為其各自所有者的財產。
