OPA170是一款36V，單電源，低噪聲運算放大器，此運算放大器特有一個微型封裝，此封裝能夠在+ 2.7V（±1.35） V）至+ 36V（±18V）的電源范圍內運行。它們在保證低靜態電流的情況下提供令人滿意的偏移，漂移和帶寬。
與大多數只有一個額定電源OPA170在電容負載高達300pF時保持穩定。輸入可在負電源軌以下以及正電源軌2V之內正常運行。請注意，這些器件可在正電源軌之上100mV的滿軌到軌輸入上運行，但是在正電源軌2V之內運行時性能會受到影響。

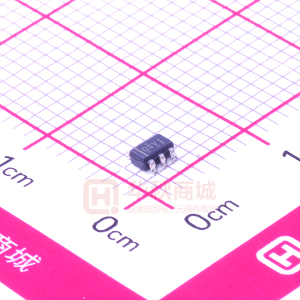

OPA170采用SOT553-5封裝，額定溫度范圍介于-40°C至+ 150°C之間。
| ? |
|---|
| Number of Channels (#) |
| Total Supply Voltage (Min) (+5V=5, +/-5V=10) |
| Total Supply Voltage (Max) (+5V=5, +/-5V=10) |
| GBW (Typ) (MHz) |
| Slew Rate (Typ) (V/us) |
| Rail-to-Rail |
| Vos (Offset Voltage @ 25C) (Max) (mV) |
| Iq per channel (Typ) (mA) |
| Rating |
| Operating Temperature Range (C) |
| Package Group |
| Output Current (Typ) (mA) |
| Offset Drift (Typ) (uV/C) |
| Vn at 1kHz (Typ) (nV/rtHz) |
| Architecture |
| IIB (Max) (pA) |
| CMRR (Typ) (dB) |
| Package Size: mm2:W x L (PKG) |
| ? |
| OPA170-EP |
|---|
| 1 ? ? |
| 2.7 ? ? |
| 36 ? ? |
| 1.2 ? ? |
| 0.4 ? ? |
| In to V- Out ? ? |
| 1.8 ? ? |
| 0.11 ? ? |
| HiRel Enhanced Product ? ? |
| -40 to 150 ? ? |
| SOT-5X3 ? ? |
| 17 ? ? |
| 0.3 ? ? |
| 19 ? ? |
| CMOS ? ? |
| 15 ? ? |
| 120 ? ? |
| 5SOT-5X3: 3 mm2: 1.6 x 1.6(SOT-5X3) ? ? |
