數據： TLV5618A-EP: Digital-to-Aanalog Converter with Power Down 數據表
TLV5618A是一款雙通道12位電壓輸出DAC，具有靈活的3線串行接口。串行接口兼容TMS320，SPI ??，QSPI ??和Microwire？串口。它采用16位串行字符串編程，包含4個控制位和12個數據位。
電阻串輸出電壓由x2增益軌到軌輸出緩沖器緩沖。該緩沖器具有AB類輸出級，可提高穩定性并縮短建立時間。 DAC的可編程建立時間允許設計人員優化速度與功耗。
采用CMOS工藝實現，該器件專為2.7 V至5.5 V的單電源供電而設計。采用8引腳SOIC封裝。
TLV5618AM的工作溫度范圍為？55°C至125°C。
符合JEDEC和行業標準的元件認證，確保在擴展溫度范圍內可靠運行。這包括但不限于高加速應力測試（HAST）或偏壓85/85，溫度循環，高壓釜或無偏HAST，電遷移，鍵合金屬間壽命和模塑化合物壽命。此類鑒定測試不應被視為超出規定的性能和環境限制使用該組件的合理性。
SPI和QSPI是Motorola，Inc。的商標。
Microwire是National Semiconductor Corporation的商標。
| ? |
|---|
| Resolution (Bits) |
| Settling Time (μs) |
| Sample / Update Rate (MSPS) |
| DAC Channels |
| Architecture |
| Power Consumption (Typ) (mW) |
| DNL (Max) (+/-LSB) |
| Interface |
| INL (Max) (+/-LSB) |
| Reference: Type |
| Output Type |
| Rating |
| Operating Temperature Range (C) |
| Package Group |
| Package Size: mm2:W x L (PKG) |
| Gain Error (Max) (%FSR) |
| SFDR (dB) |
| SNR (dB) |
| ? |
| TLV5618A-EP |
|---|
| 12 ? ? |
| 3 ? ? |
| 0.093 ? ? |
| 2 ? ? |
| String ? ? |
| 1.8 ? ? |
| 1 ? ? |
| SPI ? ? |
| 4 ? ? |
| Ext ? ? |
| Buffered Voltage ? ? |
| HiRel Enhanced Product ? ? |
| -55 to 125 ? ? |
| SOIC ? ? |
| 8SOIC: 29 mm2: 6 x 4.9(SOIC) ? ? |
| 0.6 ? ? |
| 72 ? ? |
| 76 ? ? |

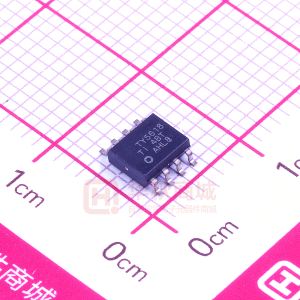

型號：TLV5618AIDR 封裝：SOIC-8
品牌：TI 描述：TLV5618A 12 位 2.5us 雙路 DAC，具有串行輸入、可編程穩定時間、在 Q temp 溫度范圍內運行
金額：￥88.20980
去購買
型號：TLV5618AID 封裝：SOIC-8
品牌：TI 描述：2.7V 至 5.5V 低功耗雙通道 12 位數模轉換器，具有省電功能
金額：￥
