數據: 2.7 V to 5.5 V 12-Bit Parallel Digital-to-Analog Converter with Power Down 數據表
TLV5619是一款12位電壓輸出DAC,帶有微處理器和TMS320兼容并行接口。 12個數據位是雙緩沖的,因此可以使用LDAC \引腳異步更新輸出。在正常工作期間,器件在5 V電源下耗散8 mW,在3 V電源下耗散4.3 mW。通過將DAC設置為關斷模式,功耗可降至50 nW。
輸出電壓由一個×2增益軌到軌放大器緩沖,該放大器具有A類輸出級提高穩定性并縮短穩定時間。
符合JEDEC和行業標準的元件認證,確保在擴展溫度范圍內可靠運行。這包括但不限于高加速應力測試(HAST)或偏壓85/85,溫度循環,高壓釜或無偏HAST,電遷移,鍵合金屬間壽命和模塑化合物壽命。此類鑒定測試不應被視為超出規定的性能和環境限制使用該組件的合理性。
| ? |
|---|
| Resolution (Bits) |
| Settling Time (μs) |
| Sample / Update Rate (MSPS) |
| DAC Channels |
| Architecture |
| Power Consumption (Typ) (mW) |
| DNL (Max) (+/-LSB) |
| Interface |
| INL (Max) (+/-LSB) |
| Reference: Type |
| Output Type |
| Rating |
| Operating Temperature Range (C) |
| Package Group |
| Package Size: mm2:W x L (PKG) |
| Gain Error (Max) (%FSR) |
| SFDR (dB) |
| SNR (dB) |
| ? |
| TLV5619-EP |
|---|
| 12 ? ? |
| 1 ? ? |
| 1 ? ? |
| 1 ? ? |
| String ? ? |
| 4.3 ? ? |
| 1 ? ? |
| Parallel ? ? |
| 4 ? ? |
| Ext ? ? |
| Buffered Voltage ? ? |
| HiRel Enhanced Product ? ? |
| -40 to 125 ? ? |
| SOIC ? ? |
| 20SOIC: 132 mm2: 10.3 x 12.8(SOIC) ? ? |
| 0.5 ? ? |
| 72 ? ? |
| 78 ? ? |

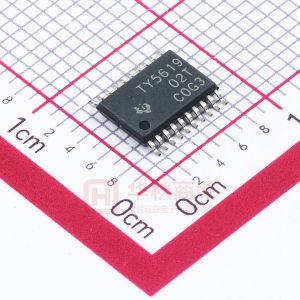

型號:TLV5619IPWR 封裝:TSSOP20
品牌:TI 描述:TLV5619 12 位單通道并行 DAC,具有電壓輸出、低功耗和異步更新
金額:¥91.29680

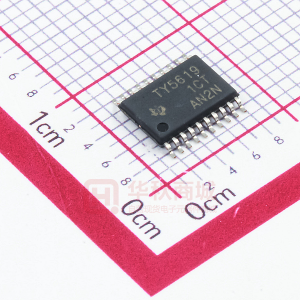

去購買型號:TLV5619IPW 封裝:TSSOP20_6.5X4.4MM
品牌:TI 描述:2.7 V至5.5 V 12位并行數模轉換器,帶省電功能
金額:¥168.19686
