      SN74LVC1G126-EP 具有三態輸出的增強型產品單路總線緩沖器閘

      數據：

      描述

      該單總線緩沖門設計用于1.65 V至5.5 VV CC 操作。

      SN74LVC1G126是一款具有三態輸出的單線驅動器。當輸出使能（OE）輸入為低電平時，輸出禁用。

      為確保上電或掉電期間的高阻態，OE應通過下拉電阻連接到GND;電阻的最小值由驅動器的電流源能力決定。

      該器件完全適用于使用I off 的部分斷電應用。 I off 電路禁用輸出，防止在斷電時損壞通過器件的電流回流。

      特性

      • 受控基線
        • 一個裝配/測試現場，一個制造現場
      • 增強的減少制造資源（DMS）支持
      • 增強產品更改通知
      • 資格譜系
      • 支持5-VV CC 操作
      • 輸入接受電壓至5.5 V
      • 3.3 V時最大t pd 3.7 ns
      • 低功耗，10-μA最大I CC
      • ±24- mA輸出驅動電壓為3.3 V
      • I off 支持部分關斷模式操作
      • 閂鎖性能超過JESD 78，Class II 100 mA
      • ESD保護超過JESD 22
        • 2000-V人體模型（A114-A）
        • 200-V機型（A115-A）
        • 1000 V充電設備型號（C101）

      符合wi的組件資格JEDEC和行業標準確保在擴展溫度范圍內可靠運行。這包括但不限于高加速應力測試（HAST）或偏壓85/85，溫度循環，高壓釜或無偏HAST，電遷移，鍵合金屬間壽命和模塑化合物壽命。此類鑒定測試不應被視為超出規定的性能和環境限制使用該組件的合理性。

      參數 與其它產品相比?小尺寸邏輯產品

      ?
      Technology Family
      Sub-Family
      Gate Type
      VCC (Min) (V)
      VCC (Max) (V)
      Bits (#)
      Voltage (Nom) (V)
      F @ Nom Voltage (Max) (Mhz)
      ICC @ Nom Voltage (Max) (mA)
      tpd @ Nom Voltage (Max) (ns)
      IOL (Max) (mA)
      Input Type
      Output Type
      Logic
      3-State Output
      Schmitt Trigger
      Rating
      Operating Temperature Range (C)
      Package Group
      Package Size: mm2:W x L (PKG)
      SN74LVC1G126-EP SN74LVC1G126 SN74LVC1G126-Q1
      LVC ? ? LVC ? ? LVC ? ?
      Non-Inverting Buffer/Driver ? ? Non-Inverting Buffer/Driver ? ? Non-Inverting Buffer/Driver ? ?
      BUFFER ? ? BUFFER ? ? BUFFER ? ?
      1.65 ? ? 1.65 ? ? 1.65 ? ?
      5.5 ? ? 5.5 ? ? 5.5 ? ?
      1 ? ? 1 ? ? 1 ? ?
      1.8
      2.5
      3.3
      5 ? ?      		 1.8
      2.5
      3.3
      5 ? ?      		 1.8
      2.5
      3.3
      5 ? ?
      150 ? ? 150 ? ? 150 ? ?
      0.01 ? ? 0.01 ? ? 0.01 ? ?
      8
      5.5
      4.5
      4 ? ?      		 8
      5.5
      4.5
      4 ? ?      		 5.8
      4.5 ? ?
      32 ? ? 32 ? ? 32 ? ?
      CMOS/TTL ? ? CMOS/TTL ? ? CMOS/TTL ? ?
      CMOS ? ? CMOS
      3-state ? ?      		 CMOS
      3-state ? ?
      True ? ? True ? ? True ? ?
      Yes ? ? Yes ? ? Yes ? ?
      No ? ? No ? ? No ? ?
      HiRel Enhanced Product ? ? Catalog ? ? Automotive ? ?
      -40 to 85 ? ? -40 to 125
      -40 to 85 ? ?      		 -40 to 125 ? ?
      SC70 ? ? DSBGA
      SC70
      SON
      SOT-23
      SOT-5X3 ? ?      		 SOT-23 ? ?
      5SC70: 4 mm2: 2.1 x 2(SC70) ? ? See datasheet (DSBGA)
      5SC70: 4 mm2: 2.1 x 2(SC70)
      See datasheet (SON)
      5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23)
      5SOT-5X3: 3 mm2: 1.6 x 1.6(SOT-5X3) ? ?      		 5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?

      技術文檔

      數據手冊（1）

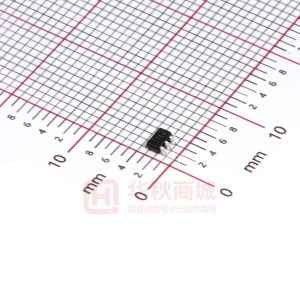

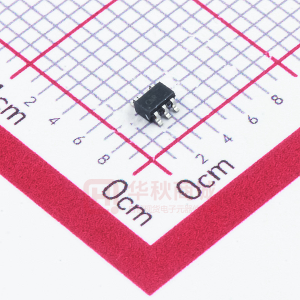

      元器件購買 SN74LVC1G126-EP 相關庫存
