      TPS7A3001-EP 負輸入電壓、-200mA、超低噪聲、高 PSRR、低壓降線性穩壓器增強型產品

      數據：

      描述

      TPS7A3001是一款負高電壓（-36 V），超低噪聲（15.1μV RMS ，72dB PSRR）線性穩壓器，此穩壓器能提供200 mA的最大負載電流。

      這些線性穩壓器包括CMOS邏輯電平兼容使能引腳和可編程電容器軟啟動功能，此功能可實現定制的電源管理方案。其它特點包括內置的限流及熱關斷保護功能，此功能用于在故障情況下對器件及系統的保護。

      TPS7A3001采用雙極型技術設計而成，并且非常適合于高準度度，高精度的儀器儀表應用。在此類應用中，規整的電源電壓對于系統性能的最大化至關重要）。這種設計使其成為功率運算放大器，模數轉換器（ADC），數模轉換器（DAC）及其它高性能模擬電路的最佳選擇。

      此外，TPS7A3001線性穩壓器也適合于后置DC /DC轉換器的穩壓操作。通過濾除DC /DC開關轉換所固有的輸出電壓紋波，可在靈儀器儀表，測試和測量，音頻和射頻的應用中將系統性能最大化。

      對于需要正向和負向高性能軌的應用，請考慮TI的正向高電壓，超低噪音線性穩壓器TPS7A49xx系列產品。

      特性

      • 輸入電壓范圍：-3 V至-36 V
      • 噪音：
        • 14μV RMS （20Hz至20kHz）
        • 15.1μV RMS （10Hz至100kHz）
      • 電源紋波抑制：
        • 72dB（120Hz）
        • ≥55dB（10Hz至700kHz）
      • 可調輸出電壓：-1.18V至-35V
      • 最大輸出電流：200mA
      • 壓差：216 mV（在100 mA電流下）
      • 采用≥2.2μF陶瓷電容器時可保持穩定
      • CMOS邏輯電平兼容型使能引腳
      • 內置，固定，電流限制及熱關斷保護功能

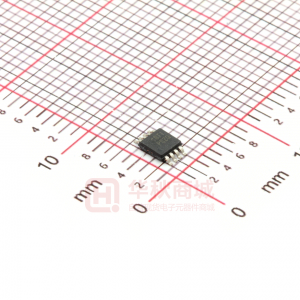

      • 采用具有高散熱性能的MSOP-8 PowerPAD封裝

      參數 與其它產品相比?線性穩壓器 (LDOs)

      ?
      Output Options
      Iout (Max) (A)
      Vin (Max) (V)
      Vin (Min) (V)
      Vout (Max) (V)
      Vout (Min) (V)
      Fixed Output Options (V)
      Package Group
      Operating Temperature Range (C)
      Noise (uVrms)
      Rating
      Output Capacitor Type
      PSRR @ 100KHz (dB)
      Accuracy (%)
      Vdo (Typ) (mV)
      Iq (Typ) (mA)
      Package Size: mm2:W x L (PKG)
      TPS7A3001-EP LM120QML LM137QML-SP UCC284-EP
      Adjustable Output
      Negative Output ? ?      		 Fixed Output
      Negative Output ? ?      		 Adjustable Output
      Negative Output ? ?      		 Negative Output
      Fixed Output ? ?
      0.2 ? ? 1.5 ? ? 1.5 ? ? 0.5 ? ?
      -3 ? ? -7 ? ? -4.2 ? ? -3.2 ? ?
      -36 ? ? -32 ? ? -40 ? ? -15 ? ?
      -1.2 ? ? -5 ? ? -1.2 ? ? -5 ? ?
      -33 ? ? -15 ? ? -37 ? ? -5 ? ?
      ? -5
      -12
      -15 ? ?      		 ? -5 ? ?
      MSOP-PowerPAD ? ? TO
      TO ? ?      		 TO ? ? SOIC ? ?
      -55 to 125 ? ? -55 to 125
      -55 to 150 ? ?      		 -55 to 125 ? ? -55 to 100 ? ?
      15 ? ? ? ? 200 ? ?
      HiRel Enhanced Product ? ? Military ? ? Space ? ? HiRel Enhanced Product ? ?
      Ceramic ? ? ? Non-Ceramic ? ? Non-Ceramic ? ?
      55 ? ? ? ? ?
      2.5 ? ? ? 0.3 ? ? 2.5 ? ?
      216 ? ? 2000 ? ? 3000 ? ? 200 ? ?
      0.05 ? ? 2 ? ? 1.4 ? ? 0.2 ? ?
      8MSOP-PowerPAD: 15 mm2: 4.9 x 3(MSOP-PowerPAD) ? ? 3TO: 92 mm2: 9.14 x 10.03(TO)
      2TO: 989 mm2: 25.4 x 38.938(TO) ? ?      		 3TO: 92 mm2: 9.14 x 10.03(TO) ? ? 8SOIC: 29 mm2: 6 x 4.9(SOIC) ? ?

      技術文檔

      數據手冊（1）
