數據： IEEE 802.3af PoE High Power PD Controller 數據表
8引腳集成電路包含開發高功率IEEE 802.3af型供電設備（PD）所需的所有功能。與TPS237X系列器件相比，TPS2376-H具有更高的電流限制和更高的散熱能力。 TPS2376-H實現了完全兼容的PoE接口，同時允許非標準實現，從而獲得更多功率。當使用52 V最小PSE工作超過100米CAT-5電纜時，可以構建26 W PD。 TPS2376-H具有100 V額定值，600 mA功能，可調節浪涌限制，具有自動重試功能的故障保護以及真正的漏極開路電源功能。
，100 V，低側開關PowerPad是德州儀器公司的商標。
| ? |
|---|
| Vin (Min) (V) |
| Vin (Max) (V) |
| PoE Current Limit (Min) (mA) |
| PoE Inrush Limit (Typ) (mA) |
| rDS(on) per FET (Typ) (mOhms) |
| PoE Standards Supported |
| PD Power Level |
| DC/DC Control |
| Fault Response |
| Features |
| Package Group |
| Package Size: mm2:W x L (PKG) |
| Pin/Package |
| ? |
| TPS2376-H | TPS2375 | TPS2375-1 | TPS2376 | TPS2377 | TPS2377-1 |
|---|---|---|---|---|---|
| 0 ? ? | 0 ? ? | 0 ? ? | 0 ? ? | 0 ? ? | 0 ? ? |
| 57 ? ? | 57 ? ? | 57 ? ? | 57 ? ? | 57 ? ? | 57 ? ? |
| 625 ? ? | 405 ? ? | 405 ? ? | 405 ? ? | 405 ? ? | 405 ? ? |
| Programmable ? ? | Programmable ? ? | Programmable ? ? | Programmable ? ? | Programmable ? ? | Programmable ? ? |
| 580 ? ? | 580 ? ? | 580 ? ? | 580 ? ? | 580 ? ? | 580 ? ? |
| 802.3at Type 1 (802.3af) ? ? | 802.3at Type 1 (802.3af) ? ? | 802.3at Type 1 (802.3af) ? ? | 802.3at Type 1 (802.3af) ? ? | 802.3at Type 1 (802.3af) ? ? | 802.3at Type 1 (802.3af) ? ? |
| 13W 25W ? ? | 13W ? ? | 13W ? ? | 13W ? ? | 13W ? ? | 13W ? ? |
| PD Only ? ? | PD Only ? ? | PD Only ? ? | PD Only ? ? | PD Only ? ? | PD Only ? ? |
| Auto Retry ? ? | Latch ? ? | Auto Retry ? ? | Latch ? ? | Latch ? ? | Auto Retry ? ? |
| PG Programmable UVLO Thermal Shutdown ? ? | PG Programmable UVLO Thermal Shutdown ? ? | PG Programmable UVLO Thermal Shutdown ? ? | PG Programmable UVLO Thermal Shutdown ? ? | PG Programmable UVLO Thermal Shutdown ? ? | PG Programmable UVLO Thermal Shutdown ? ? |
| SO PowerPAD ? ? | SOIC TSSOP ? ? | TSSOP ? ? | SOIC TSSOP ? ? | SOIC TSSOP ? ? | SOIC ? ? |
| 8SO PowerPAD: 19 mm2: 3.9 x 4.89(SO PowerPAD) ? ? | 8SOIC: 29 mm2: 6 x 4.9(SOIC) 8TSSOP: 19 mm2: 6.4 x 3(TSSOP) ? ? | 8TSSOP: 19 mm2: 6.4 x 3(TSSOP) ? ? | 8SOIC: 29 mm2: 6 x 4.9(SOIC) 8TSSOP: 19 mm2: 6.4 x 3(TSSOP) ? ? | 8SOIC: 29 mm2: 6 x 4.9(SOIC) 8TSSOP: 19 mm2: 6.4 x 3(TSSOP) ? ? | 8SOIC: 29 mm2: 6 x 4.9(SOIC) ? ? |
| 8SO PowerPAD ? ? | 8SOIC 8TSSOP ? ? | 8TSSOP ? ? | 8SOIC 8TSSOP ? ? | 8SOIC 8TSSOP ? ? | 8SOIC ? ? |

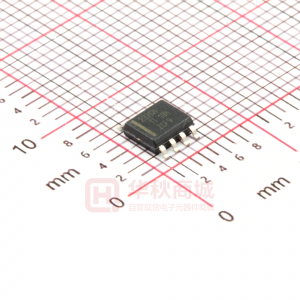

型號：TPS2376DDAR-H 封裝：SOIC8_150MIL_EP
品牌：TI 描述：以太網供電控制器（PoE） 1 通道 802.3af（PoE） SOIC8_150MIL_EP 0~57V
金額：￥20.34000
