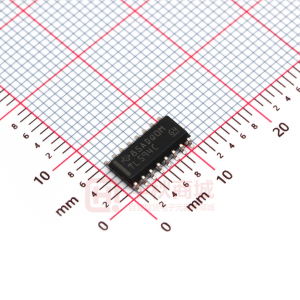

TL594器件集成了在單芯片上構建脈沖寬度調制（PWM）控制電路所需的所有功能。該器件主要設計用于電源控制，為系統工程師提供了靈活性，可根據特定應用定制電源控制電路。
TL594器件包含兩個誤差放大器，一個片上可調振蕩器，死區時間控制（DTC）比較器，脈沖轉向控制觸發器，精度為1％的5V穩壓器，欠壓鎖定控制電路和輸出控制電路。
未提交的輸出晶體管提供共發射極或射極跟隨器輸出能力。每個器件都提供推挽式或單端輸出操作，并通過輸出控制功能進行選擇。這些器件的架構禁止在推挽操作期間輸出兩次脈沖的可能性。欠壓鎖定控制電路將輸出鎖定，直到內部電路工作。
| ? |
|---|
| Topology |
| Control Method |
| Vin (Min) (V) |
| Vin (Max) (V) |
| Frequency (Max) (kHz) |
| UVLO Thresholds On/Off (V) |
| Duty Cycle (Max) (%) |
| Gate Drive (Typ) (A) |
| Features |
| Rating |
| Operating Temperature Range (C) |
| Pin/Package |
| ? |
| TL594 | SG2524 | SG3524 | TL494 |
|---|---|---|---|
| Boost Buck Flyback Forward Full-Bridge Half-Bridge Push-Pull ? ? | Boost Buck Flyback Forward Full-Bridge Half-Bridge Push-Pull ? ? | Boost Buck Flyback Forward Full-Bridge Half-Bridge Push-Pull ? ? | Boost Buck Flyback Forward Full-Bridge Half-Bridge Push-Pull ? ? |
| Voltage ? ? | Voltage ? ? | Voltage ? ? | Voltage ? ? |
| -0.3 ? ? | 8 ? ? | 8 ? ? | -0.3 ? ? |
| 41 ? ? | 40 ? ? | 40 ? ? | 41 ? ? |
| 300 ? ? | 722 ? ? | 722 ? ? | 300 ? ? |
| 6.1/6 ? ? | N/A ? ? | N/A ? ? | N/A ? ? |
| 45 ? ? | 45 ? ? | 45 ? ? | 45 ? ? |
| 0.2 ? ? | 0.05 ? ? | 0.05 ? ? | 0.2 ? ? |
| Adjustable Switching Frequency Dead Time Control Error Amplifier Multi-topology ? ? | Adjustable Switching Frequency Error Amplifier Multi-topology ? ? | Adjustable Switching Frequency Error Amplifier Multi-topology ? ? | Adjustable Switching Frequency Dead Time Control Error Amplifier Multi-topology ? ? |
| Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? |
| -40 to 85 0 to 70 ? ? | -25 to 85 ? ? | 0 to 70 ? ? | -40 to 85 0 to 70 ? ? |
| 16PDIP 16SO 16SOIC 16TSSOP ? ? | 16PDIP 16SOIC ? ? | 16PDIP 16SO 16SOIC ? ? | 16PDIP 16SO 16SOIC 16TSSOP ? ? |
