數據： CSD17577Q5A 30V N 通道 NexFET 功率金屬氧化物半導體場效應晶體管 (MOSFET) 數據表
這款30V，3.5mΩ，SON 5mm×6mm NexFET功率MOSFET被設計成功率轉換應用中以最大程度降低電阻。
頂部圖標
要了解所有可用封裝，請見數據表末尾的可訂購產品附錄.R θJA = 40°C /W，這是在一個厚度0.06英寸的環氧樹脂（FR4）印刷電路板（PCB）上的1英寸 2 ，2盎司的銅焊盤上測得的典型值
| ? |
|---|
| VDS (V) |
| Configuration |
| Rds(on) Max at VGS=4.5V (mOhms) |
| Rds(on) Max at VGS=10V (mOhms) |
| IDM, Max Pulsed Drain Current (Max) (A) |
| QG Typ (nC) |
| QGD Typ (nC) |
| Package (mm) |
| VGS (V) |
| VGSTH Typ (V) |
| ID, Silicon limited at Tc=25degC (A) |
| ID, package limited (A) |
| Logic Level |
| ? |
| CSD17577Q5A | CSD17576Q5B | CSD17581Q5A |
|---|---|---|
| 30 ? ? | 30 ? ? | 30 ? ? |
| Single ? ? | Single ? ? | Single ? ? |
| 5.8 ? ? | 2.9 ? ? | 4.2 ? ? |
| 4.2 ? ? | 2 ? ? | 3.4 ? ? |
| 280 ? ? | 400 ? ? | 256 ? ? |
| 13 ? ? | 25 ? ? | 20 ? ? |
| 2.8 ? ? | 5.4 ? ? | 4 ? ? |
| SON5x6 ? ? | SON5x6 ? ? | SON5x6 ? ? |
| 20 ? ? | 20 ? ? | 20 ? ? |
| 1.4 ? ? | 1.4 ? ? | 1.3 ? ? |
| 83 ? ? | 184 ? ? | 123 ? ? |
| 60 ? ? | 100 ? ? | 60 ? ? |
| Yes ? ? | Yes ? ? | Yes ? ? |

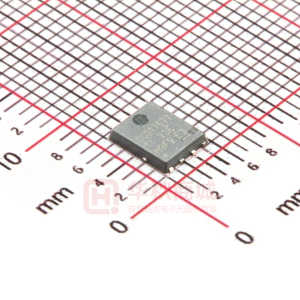

型號：CSD17577Q5A 封裝：VSONP8
品牌：TI 描述：MOS管 N-Channel VDS=30V VGS=±20V ID=60A P=53W VSONP_5X6MM
金額：￥4.36180
