LM7301 采用 TinyPak 封裝的 4 MHz GBW、軌至軌輸入/輸出運算放大器

描述

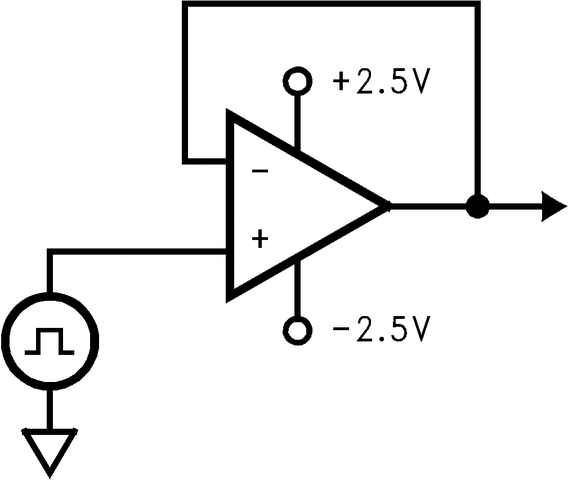

LM7301可在各種應用中提供高性能。 LM7301提供更大的軌到軌輸入范圍，完整的軌到軌輸出擺幅，大容性負載驅動能力和低失真。

電源電流僅為0.6 mA，4-該器件的MHz增益帶寬支持新的便攜式應用，其中更高功率的器件不可接受地耗盡電池壽命。

LM7301可由超過兩個電源軌的電壓驅動，因此消除了對超出共模的擔憂電壓范圍。軌到軌輸出擺幅能力可在輸出端提供最大可能的動態范圍。在低電源電壓下工作時，這一點尤為重要。

LM7301采用1.8 V至32 V電源供電，非常適合低功耗系統的各種應用。

將放大器放在信號源處可減小電路板尺寸并簡化信號路由。 LM7301可輕松安裝在薄型PCMCIA卡上。

所有商標均為各自所有者的財產。

?
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
GBW (Typ) (MHz)
Slew Rate (Typ) (V/us)
Rail-to-Rail

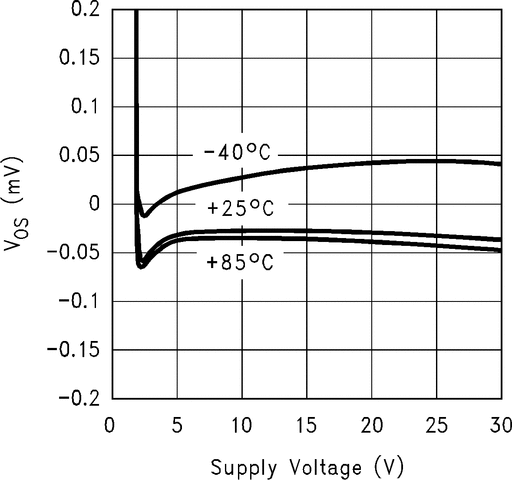

Vos (Offset Voltage @ 25C) (Max) (mV)
Iq per channel (Typ) (mA)
Vn at 1kHz (Typ) (nV/rtHz)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Offset Drift (Typ) (uV/C)
Features
Input Bias Current (Max) (pA)
CMRR (Typ) (dB)
Output Current (Typ) (mA)
Architecture
?

LM7301	LM6142	LM6144	LM8261	LM8272
1 ? ?	2 ? ?	4 ? ?	1 ? ?	2 ? ?
2.2 ? ?	1.8 ? ?	1.8 ? ?	2.5 ? ?	2.5 ? ?
30 ? ?	24 ? ?	24 ? ?	30 ? ?	24 ? ?
4 ? ?	17 ? ?	17 ? ?	21 ? ?	13 ? ?
1.25 ? ?	25 ? ?	25 ? ?	12 ? ?	12 ? ?
In Out ? ?	In Out ? ?	In Out ? ?	In Out ? ?	In Out ? ?
6 ? ?	1 ? ?	1 ? ?	5 ? ?	5 ? ?
0.6 ? ?	0.65 ? ?	0.65 ? ?	0.97 ? ?	0.9 ? ?
36 ? ?	16 ? ?	16 ? ?	15 ? ?	15 ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?
SOIC SOT-23 ? ?	PDIP SOIC ? ?	PDIP SOIC ? ?	SOT-23 ? ?	VSSOP ? ?
8SOIC: 29 mm2: 6 x 4.9(SOIC) 5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?	See datasheet (PDIP) 8SOIC: 29 mm2: 6 x 4.9(SOIC) ? ?	See datasheet (PDIP) 14SOIC: 52 mm2: 6 x 8.65(SOIC) ? ?	5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?	8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?
2 ? ?	3 ? ?	3 ? ?	2 ? ?	2 ? ?
N/A ? ?	N/A ? ?	N/A ? ?	High Cload Drive ? ?	High Cload Drive ? ?
200000 ? ?	280000 ? ?	280000 ? ?	2000000 ? ?	2000000 ? ?
93 ? ?	107 ? ?	107 ? ?	110 ? ?	80 ? ?
9.5 ? ?	8 ? ?	8 ? ?	53 ? ?	100 ? ?
Bipolar ? ?	Bipolar ? ?	Bipolar ? ?	Bipolar ? ?	Bipolar ? ?
