數據： OPAx209 2.2-nV/√Hz, Low-Power, 36-V Operational Amplifier 數據表
OPA209系列精密運算放大器實現了極低的電壓噪聲密度（2.2 nV /√ Hz < /span>）電源電流僅為2.5 mA（最大值）。該系列還提供軌到軌輸出擺幅，有助于最大化動態(tài)范圍。
在精密數據采集應用中，OPA209提供快速建立時間，精度為16位，即使對于10 V輸出也是如此波動。這種出色的交流性能，加上僅150μV（最大值）的偏移和低漂移溫度，使OPA209非常適合快速，高精度應用。
OPA209具有寬泛的雙電源功能 - 供電范圍為±2.25 V至±18 V，或單電源供電，工作電壓范圍為4.5 V至36 V.

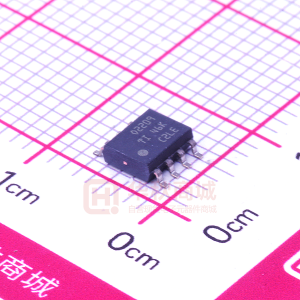

OPA209采用5引腳SOT-23,8引腳VSSOP封裝，標準8引腳SOIC封裝。雙通道OPA2209采用8引腳VSSOP和8引腳SOIC封裝。四通道OPA4209采用14引腳TSSOP封裝。
OPA209系列的額定溫度范圍為？40°C至125°C。
所有其他商標均為其各自所有者的財產。
| ? |
|---|
| Number of Channels (#) |
| Total Supply Voltage (Min) (+5V=5, +/-5V=10) |
| Total Supply Voltage (Max) (+5V=5, +/-5V=10) |
| GBW (Typ) (MHz) |
| Slew Rate (Typ) (V/us) |
| Rail-to-Rail |
| Vos (Offset Voltage @ 25C) (Max) (mV) |
| Offset Drift (Typ) (uV/C) |
| Iq per channel (Typ) (mA) |
| Vn at 1kHz (Typ) (nV/rtHz) |
| CMRR (Typ) (dB) |
| Rating |
| Operating Temperature Range (C) |
| Package Group |
| Package Size: mm2:W x L (PKG) |
| Input Bias Current (Max) (pA) |
| Output Current (Typ) (mA) |
| Features |
| Architecture |
| ? |
| OPA2209 | OPA2211A |
|---|---|
| 2 ? ? | 2 ? ? |
| 4.5 ? ? | 4.5 ? ? |
| 36 ? ? | 36 ? ? |
| 18 ? ? | 45 ? ? |
| 6.4 ? ? | 27 ? ? |
| Out ? ? | Out ? ? |
| 0.15 ? ? | 0.15 ? ? |
| 1 ? ? | 0.35 ? ? |
| 2.2 ? ? | 3.6 ? ? |
| 2.2 ? ? | 1.1 ? ? |
| 130 ? ? | 120 ? ? |
| Catalog ? ? | Catalog ? ? |
| -40 to 125 ? ? | -40 to 125 ? ? |
| SOIC VSSOP ? ? | SO PowerPAD SON ? ? |
| 8SOIC: 29 mm2: 6 x 4.9(SOIC) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ? | 8SO PowerPAD: 19 mm2: 3.9 x 4.89(SO PowerPAD) See datasheet (SON) ? ? |
| 4500 ? ? | 175000 ? ? |
| 65 ? ? | 30 ? ? |
| N/A ? ? | Shutdown Small Size ? ? |
| Bipolar ? ? | Bipolar ? ? |
