數據： Step-Down Controller for Notebook Power Supply 數據表
TPS51218是一款小型單降壓控制器，具有自適應導通時間D-CAP?模式。該器件適用于數字消費類產品中的低輸出電壓，高電流，PC系統電源軌和類似的負載點（POL）電源。采用最小引腳數的小型封裝可節省PCB空間，而專用EN引腳和預設頻率選擇可最大限度地減少新設計所需的設計工作量。輕載條件下的跳躍模式，強柵極驅動器和低側FET R DS（on）電流檢測在寬負載范圍內支持低損耗和高效率。轉換輸入電壓是高端FET漏極電壓，范圍為3 V至28 V，輸出電壓范圍為0.7 V至2.6 V.該器件需要外部5 V電源。 TPS51218采用10引腳SON封裝，額定溫度范圍為-40°C至85°C。
| ? |
|---|
| Vin (Min) (V) |
| Vin (Max) (V) |
| Vout (Min) (V) |
| Vout (Max) (V) |
| Iout (Max) (A) |
| Regulated Outputs (#) |
| Number of Phases |
| Switching Frequency (Min) (kHz) |
| Switching Frequency (Max) (kHz) |
| Iq (Typ) (mA) |
| Features |
| Duty Cycle (Max) (%) |
| Operating Temperature Range (C) |
| Rating |
| Package Group |
| Control Mode |
| ? |
| TPS51218 | TPS51117 | TPS51217 |
|---|---|---|
| 3 ? ? | 1.8 ? ? | 3 ? ? |
| 28 ? ? | 28 ? ? | 28 ? ? |
| 0.7 ? ? | 0.76 ? ? | 0.6 ? ? |
| 2.6 ? ? | 5.5 ? ? | 2.6 ? ? |
| 20 ? ? | 10 ? ? | 20 ? ? |
| 1 ? ? | 1 ? ? | 1 ? ? |
| 1 ? ? | 1 ? ? | 1 ? ? |
| 266 ? ? | 100 ? ? | 312 ? ? |
| 465 ? ? | 550 ? ? | 368 ? ? |
| 0.32 ? ? | 0.4 ? ? | 0.32 ? ? |
| Enable Light Load Efficiency Power Good Pre-Bias Start-Up Synchronous Rectification ? ? | Enable Power Good Pre-Bias Start-Up Synchronous Rectification ? ? | Dynamic Voltage Scaling Enable Light Load Efficiency Power Good Pre-Bias Start-Up Synchronous Rectification ? ? |
| 91 ? ? | 95 ? ? | 89 ? ? |
| -40 to 85 ? ? | -40 to 85 ? ? | -40 to 85 ? ? |
| Catalog ? ? | Catalog ? ? | Catalog ? ? |
| WSON ? ? | TSSOP VQFN ? ? | WSON ? ? |
| D-CAP ? ? | D-CAP ? ? | D-CAP ? ? |

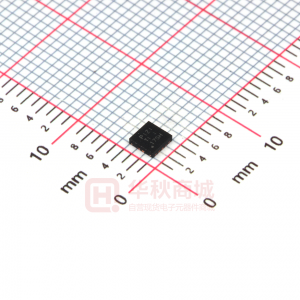

型號：TPS51218DSCR 封裝：WSON-10_3X3MM-EP
品牌：TI 描述：降壓 穩壓器 正 輸出 降壓 DC DC 切換控制器 IC 10-WSON（3x3）
金額：￥2.25400
