數據： TPS54531 具有 Eco-mode? 的 5A、28V 輸入、降壓 SWIFT? DC/DC 轉換器 數據表 (Rev. A)
TPS54531器件是一款28V，5A非同步降壓轉換器，集成有一個低R DS（上）的此外，1μA的關斷電源電流使得該器件適用于電池供電類應用。具有內部斜坡補償?shù)碾娏髂Ｊ娇刂坪喕送獠垦a償計算，并在允許使用陶瓷輸出電容的同時減少了組件數量。一個電阻分壓器設定輸入欠壓閉鎖的滯后時間。過壓瞬態保護電路可限制啟動和瞬變期間的電壓過沖。逐周期電流限制機制，頻率折返和熱關斷特性可在過載條件下對器件和負載施加保護.TPS54531器件采用8引腳SO PowerPAD TM 封裝，內部已經過優化，提升了散熱性能。
< small>所有商標均為其各自所有者的財產。
| ? |
|---|
| Vin (Min) (V) |
| Vin (Max) (V) |
| Vout (Min) (V) |
| Vout (Max) (V) |
| Iout (Max) (A) |
| Regulated Outputs (#) |
| Switching Frequency (Min) (kHz) |
| Switching Frequency (Max) (kHz) |
| Iq (Typ) (mA) |
| Features |
| Control Mode |
| Duty Cycle (Max) (%) |
| Operating Temperature Range (C) |
| Rating |
| Package Group |
| ? |
| TPS54531 | TPS54231 | TPS54331 | TPS54336A |
|---|---|---|---|
| 3.5 ? ? | 3.5 ? ? | 3.5 ? ? | 4.5 ? ? |
| 28 ? ? | 28 ? ? | 28 ? ? | 28 ? ? |
| 0.8 ? ? | 0.8 ? ? | 0.8 ? ? | 0.8 ? ? |
| 25 ? ? | 25 ? ? | 25 ? ? | 25 ? ? |
| 5 ? ? | 2 ? ? | 3 ? ? | 3 ? ? |
| 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? |
| 570 ? ? | 570 ? ? | 570 ? ? | 340 ? ? |
| 570 ? ? | 570 ? ? | 570 ? ? | 340 ? ? |
| 0.11 ? ? | 0.075 ? ? | 0.11 ? ? | 0.6 ? ? |
| Enable Light Load Efficiency ? ? | Enable Light Load Efficiency UVLO Adjustable ? ? | Enable Light Load Efficiency UVLO Adjustable ? ? | Enable Light Load Efficiency Synchronous Rectification UVLO Adjustable ? ? |
| Current Mode ? ? | Current Mode ? ? | Current Mode ? ? | Current Mode ? ? |
| 90 ? ? | 90 ? ? | 90 ? ? | 90 ? ? |
| -40 to 85 ? ? | -40 to 150 ? ? | -40 to 150 ? ? | -40 to 150 ? ? |
| Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? |
| SO PowerPAD ? ? | SOIC ? ? | SO PowerPAD SOIC ? ? | SO PowerPAD VSON ? ? |

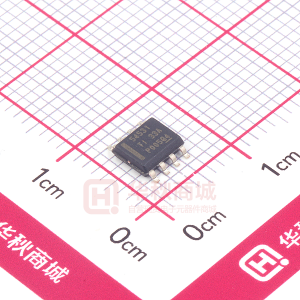

型號：TPS54531DDAR 封裝：SOIC-8-EP
品牌：TI 描述：降壓型-40℃~+85℃@（TA）1降壓可調0.8V~26.04V 5A 3.5V~28V 570kHz SOIC8_150MIL_EP DC-DC轉換器ROHS
金額：￥3.07720
