數據： LM2733 0.6 and 1.6-MHz Boost Converters With 40-V Internal FET Switch in SOT-23 數據表
LM2733開關穩壓器是電流模式升壓轉換器，工作固定頻率為1.6 MHz（?? X ??選項）和600 kHz（?? Y？ ？\ x9Doption）。
使用SOT-23封裝，通過內部1-A開關的最小功率損耗，以及使用小型電感器和電容器，可實現業界最高的功率密度。 40 V內部開關使這些解決方案非常適合升壓至16 V或更高的電壓。
這些器件具有邏輯電平關斷引腳，可用于降低靜態電流并延長電池壽命。 /p>
通過逐周期電流限制和熱關斷提供保護。內部補償簡化了設計并減少了元件數量。
| ? |
|---|
| Vin (Min) (V) |
| Vin (Max) (V) |
| Vout (Min) (V) |
| Vout (Max) (V) |
| Switch Current Limit (Typ) (A) |
| Regulated Outputs (#) |
| Switching Frequency (Min) (kHz) |
| Switching Frequency (Max) (kHz) |
| Iq (Typ) (mA) |
| Features |
| Duty Cycle (Max) (%) |
| Operating Temperature Range (C) |
| Rating |
| Package Group |
| ? |
| LM2733 | LM2621 | LM2623 | LM2731 | LM27313 | LM2735 | LM2735-Q1 | TLV61046A | TPS61040 | TPS61087 | TPS61170 |
|---|---|---|---|---|---|---|---|---|---|---|
| 2.7 ? ? | 1.2 ? ? | 0.8 ? ? | 2.7 ? ? | 2.7 ? ? | 2.7 ? ? | 2.7 ? ? | 1.8 ? ? | 1.8 ? ? | 2.5 ? ? | 3 ? ? |
| 14 ? ? | 14 ? ? | 14 ? ? | 14 ? ? | 14 ? ? | 5.5 ? ? | 5.5 ? ? | 5.5 ? ? | 6 ? ? | 6 ? ? | 18 ? ? |
| 3 ? ? | 1.24 ? ? | 1.24 ? ? | 1.23 ? ? | 4 ? ? | 3 ? ? | 3 ? ? | 3.3 ? ? | 1.8 ? ? | 3 ? ? | 3 ? ? |
| 40 ? ? | 14 ? ? | 14 ? ? | 22 ? ? | 28 ? ? | 24 ? ? | 24 ? ? | 28 ? ? | 28 ? ? | 18.5 ? ? | 38 ? ? |
| 1.5 ? ? | 2.85 ? ? | 2.85 ? ? | 1.5 ? ? | 1.25 ? ? | 2.25 ? ? | 2.25 ? ? | 0.9 ? ? | 0.4 ? ? | 4 ? ? | 1.2 ? ? |
| 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | ? | 1 ? ? | 1 ? ? |
| 400 ? ? | ? | 300 ? ? | ? | 1150 ? ? | ? | ? | 850 ? ? | ? | 900 ? ? | 1000 ? ? |
| 1850 ? ? | 2000 ? ? | 2000 ? ? | ? | 1900 ? ? | ? | ? | 1250 ? ? | 1000 ? ? | 1500 ? ? | 1200 ? ? |
| 1.1 ? ? | 0.08 ? ? | 0.08 ? ? | 2 ? ? | 2.1 ? ? | 7 ? ? | 7 ? ? | 0.11 ? ? | 0.028 ? ? | 0.075 ? ? | 2.3 ? ? |
| Enable Light Load Efficiency ? ? | Enable ? ? | Enable ? ? | ? | Enable Light Load Efficiency ? ? | Enable ? ? | Enable ? ? | Enable Light Load Efficiency Load Disconnect ? ? | Enable ? ? | Enable Power Good ? ? | Enable Light Load Efficiency ? ? |
| 96 ? ? | ? | 90 ? ? | ? | 88 ? ? | ? | ? | ? | 88 ? ? | 90 ? ? | 93 ? ? |
| -40 to 125 ? ? | -40 to 85 ? ? | -40 to 85 ? ? | -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? | -40 to 85 ? ? | -40 to 85 ? ? | -40 to 85 ? ? |
| Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Automotive ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? |
| SOT-23 ? ? | VSSOP ? ? | VSSOP WSON ? ? | SOT-23 ? ? | SOT-23 ? ? | MSOP-PowerPAD SOT-23 WSON ? ? | SOT-23 WSON ? ? | SOT-23 ? ? | SOT-23 SOT-23-THIN WSON ? ? | VSON WSON ? ? | WSON ? ? |

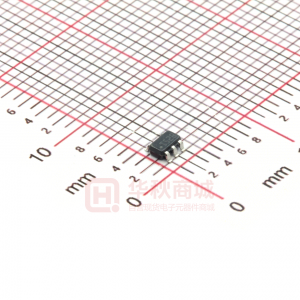

型號：LM2733XMF/NOPB 封裝：SOT23-5
品牌：TI 描述：功能類型：升壓型 輸出類型：可調 輸入電壓：2.7~14V 輸出電壓：3~40V 輸出電流(最大值)：1A
金額：￥5.10195
去購買

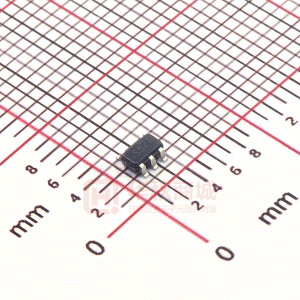

型號：LM2733XMFX/NOPB 封裝：SOT23-5
品牌：TI 描述：LM2733是一款高頻率開關模式升壓轉換器,具有40V內部FET開關,可在SOT-23封裝中實現高功率密度。它支持1.6MHz或0.6MHz的固定頻率切換,具有低關斷電流和寬輸入電壓范圍。
金額：￥2.15600
去購買

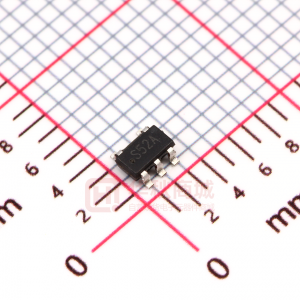

型號：LM2733YMF/NOPB 封裝：SOT23-5
品牌：TI 描述：升壓轉換器型號-40℃~+125℃@（TJ）1升壓可調2.7V~40V 1A 2.7V~14V 600kHz SOT-23-5 DC-DC轉換器ROHS
金額：￥4.14540
去購買
